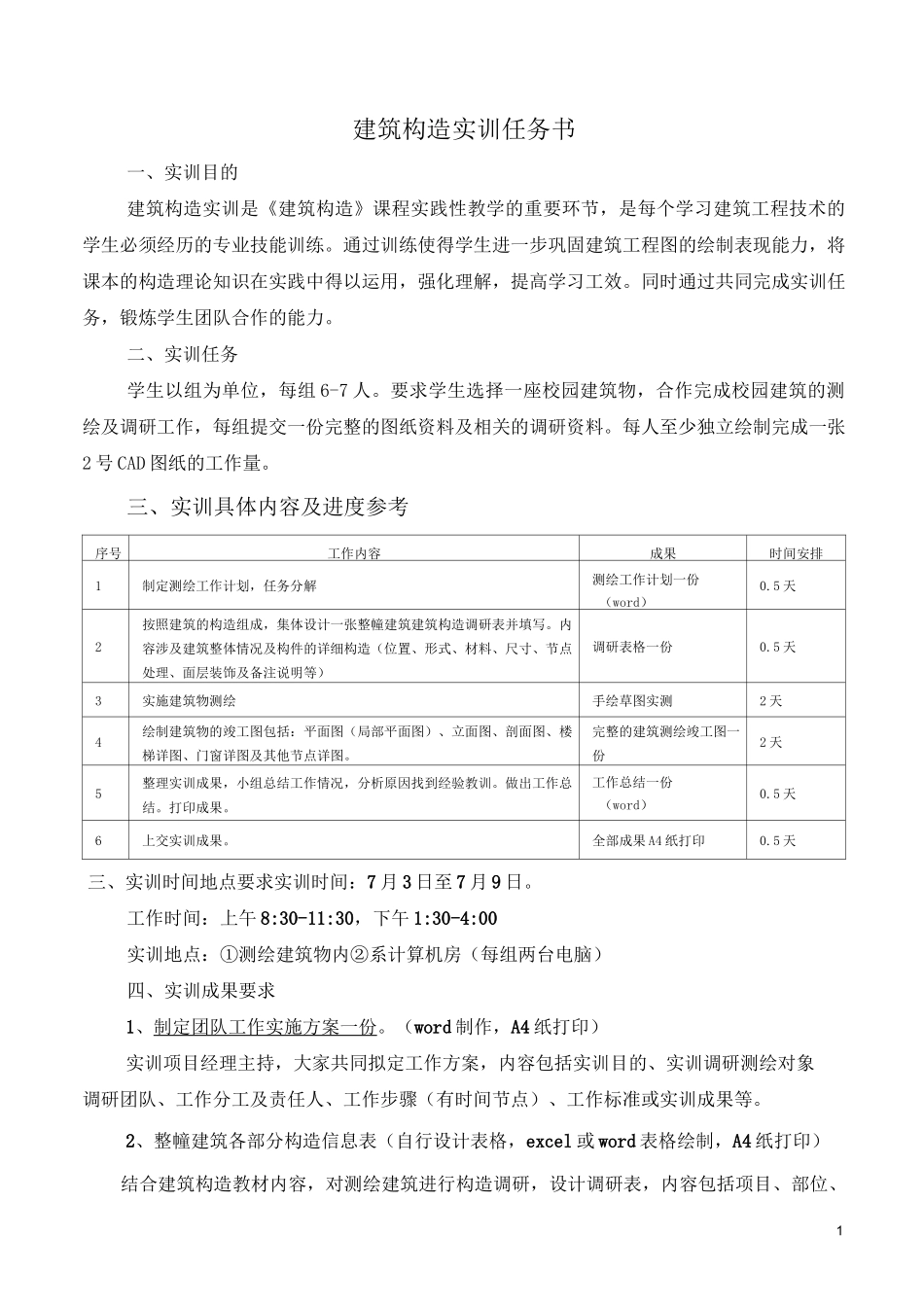

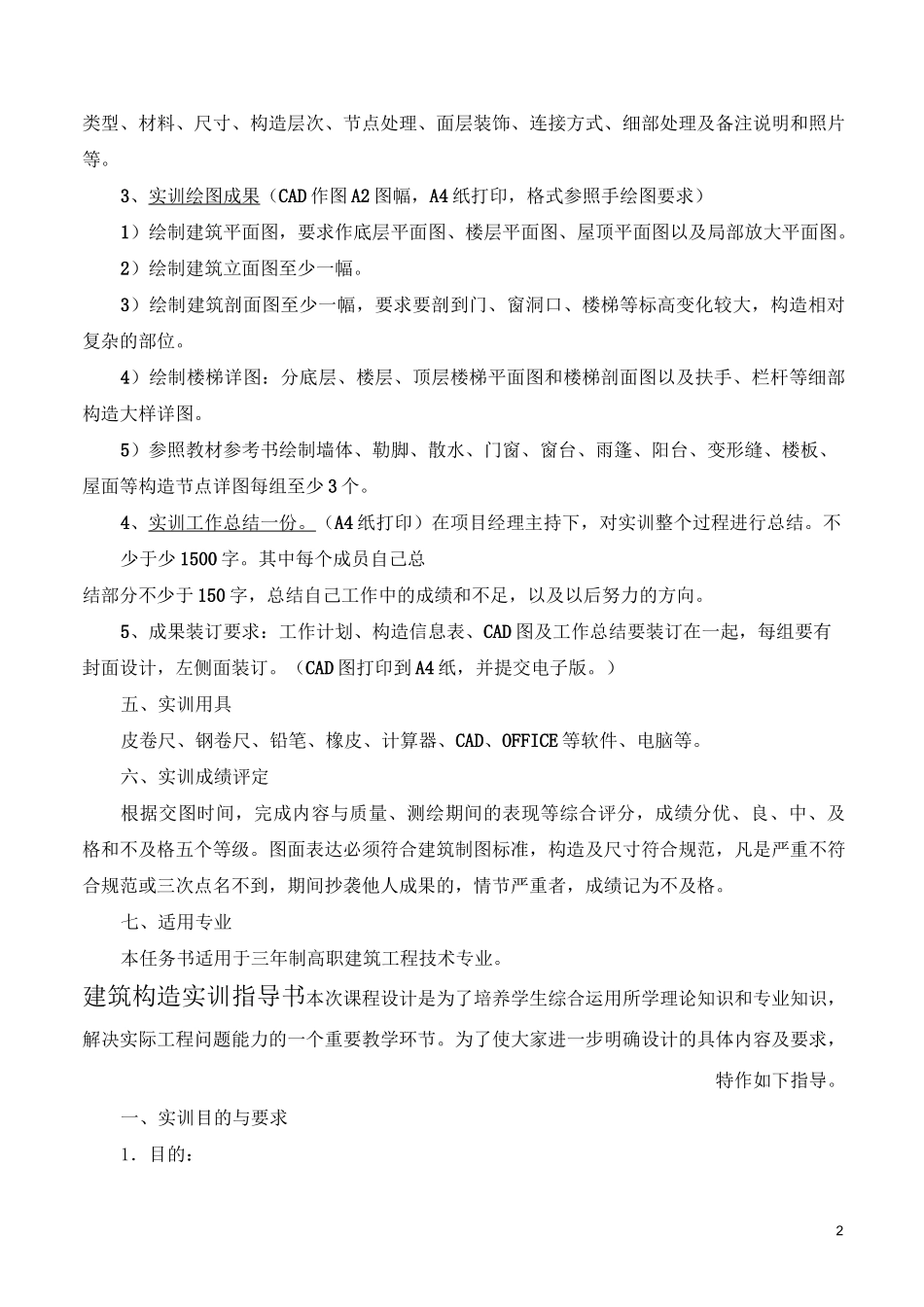

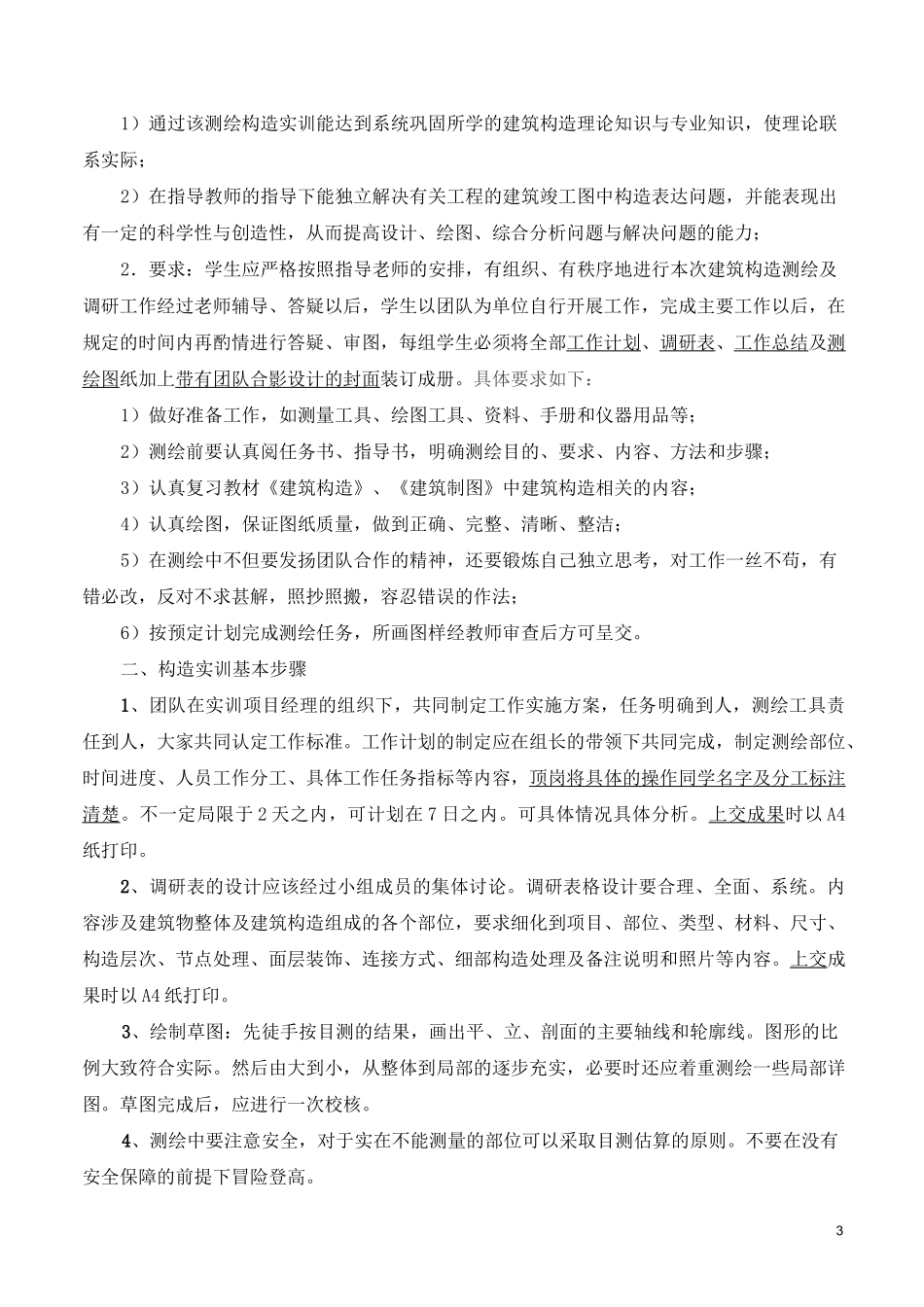

1建筑构造实训任务书一、实训目的建筑构造实训是《建筑构造》课程实践性教学的重要环节,是每个学习建筑工程技术的学生必须经历的专业技能训练。通过训练使得学生进一步巩固建筑工程图的绘制表现能力,将课本的构造理论知识在实践中得以运用,强化理解,提高学习工效。同时通过共同完成实训任务,锻炼学生团队合作的能力。二、实训任务学生以组为单位,每组 6-7 人。要求学生选择一座校园建筑物,合作完成校园建筑的测绘及调研工作,每组提交一份完整的图纸资料及相关的调研资料。每人至少独立绘制完成一张2 号 CAD 图纸的工作量。三、实训具体内容及进度参考序号工作内容成果时间安排1制定测绘工作计划,任务分解测绘工作计划一份(word)0.5 天2按照建筑的构造组成,集体设计一张整幢建筑建筑构造调研表并填写。内容涉及建筑整体情况及构件的详细构造(位置、形式、材料、尺寸、节点处理、面层装饰及备注说明等)调研表格一份0.5 天3实施建筑物测绘手绘草图实测2 天4绘制建筑物的竣工图包括:平面图(局部平面图)、立面图、剖面图、楼梯详图、门窗详图及其他节点详图。完整的建筑测绘竣工图一份2 天5整理实训成果,小组总结工作情况,分析原因找到经验教训。做出工作总结。打印成果。工作总结一份(word)0.5 天6上交实训成果。全部成果 A4 纸打印0.5 天三、实训时间地点要求实训时间:7 月 3 日至 7 月 9 日。工作时间:上午 8:30-11:30,下午 1:30-4:00实训地点:①测绘建筑物内②系计算机房(每组两台电脑)四、实训成果要求1、制定团队工作实施方案一份。(word 制作,A4 纸打印)实训项目经理主持,大家共同拟定工作方案,内容包括实训目的、实训调研测绘对象调研团队、工作分工及责任人、工作步骤(有时间节点)、工作标准或实训成果等。2、整幢建筑各部分构造信息表(自行设计表格,excel 或 word 表格绘制,A4 纸打印)结合建筑构造教材内容,对测绘建筑进行构造调研,设计调研表,内容包括项目、部位、2类型、材料、尺寸、构造层次、节点处理、面层装饰、连接方式、细部处理及备注说明和照片等。3、实训绘图成果(CAD 作图 A2 图幅,A4 纸打印,格式参照手绘图要求)1)绘制建筑平面图,要求作底层平面图、楼层平面图、屋顶平面图以及局部放大平面图。2)绘制建筑立面图至少一幅。3)绘制建筑剖面图至少一幅,要求要剖到门、窗洞口、楼梯等标高变化较大,构造相对复杂的部位。4)绘制楼梯详图:分底层...
