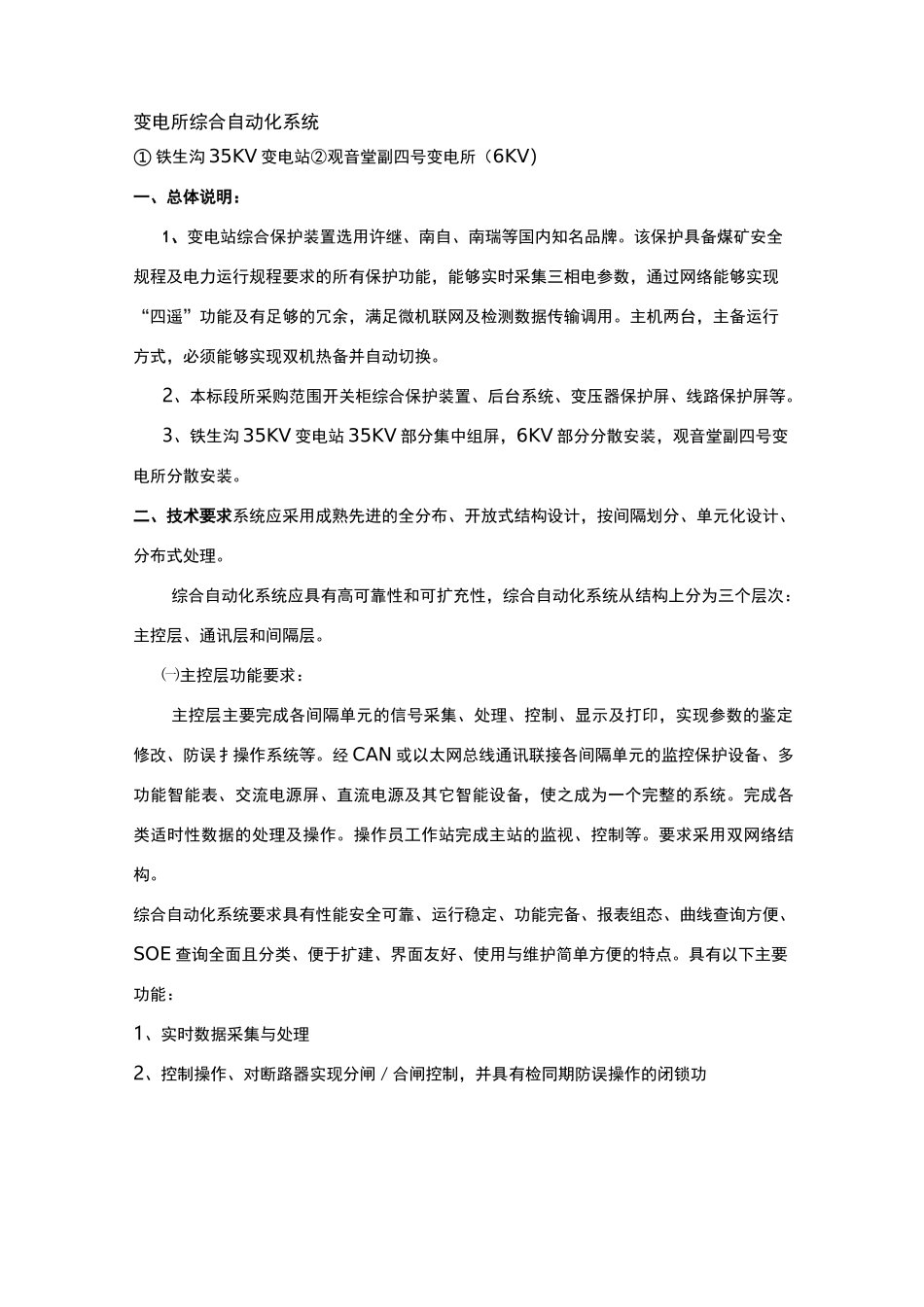

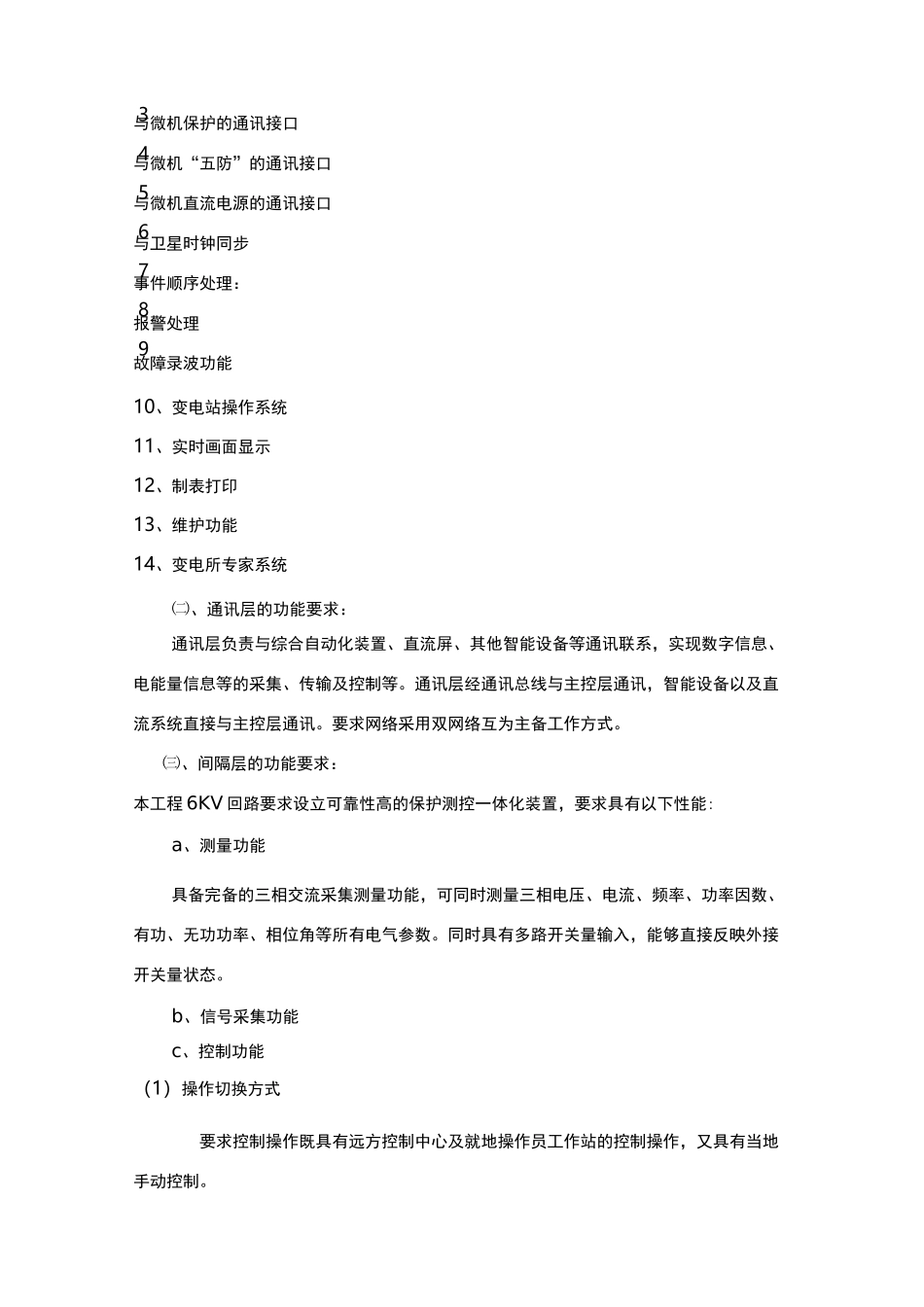

变电所综合自动化系统① 铁生沟 35KV 变电站②观音堂副四号变电所（6KV）一、总体说明：1、变电站综合保护装置选用许继、南自、南瑞等国内知名品牌。该保护具备煤矿安全规程及电力运行规程要求的所有保护功能，能够实时采集三相电参数，通过网络能够实现“四遥”功能及有足够的冗余，满足微机联网及检测数据传输调用。主机两台，主备运行方式，必须能够实现双机热备并自动切换。2、本标段所采购范围开关柜综合保护装置、后台系统、变压器保护屏、线路保护屏等。3、铁生沟 35KV 变电站 35KV 部分集中组屏，6KV 部分分散安装，观音堂副四号变电所分散安装。二、技术要求系统应采用成熟先进的全分布、开放式结构设计，按间隔划分、单元化设计、分布式处理。综合自动化系统应具有高可靠性和可扩充性，综合自动化系统从结构上分为三个层次：主控层、通讯层和间隔层。㈠主控层功能要求：主控层主要完成各间隔单元的信号采集、处理、控制、显示及打印，实现参数的鉴定修改、防误扌操作系统等。经 CAN 或以太网总线通讯联接各间隔单元的监控保护设备、多功能智能表、交流电源屏、直流电源及其它智能设备，使之成为一个完整的系统。完成各类适时性数据的处理及操作。操作员工作站完成主站的监视、控制等。要求采用双网络结构。综合自动化系统要求具有性能安全可靠、运行稳定、功能完备、报表组态、曲线查询方便、SOE 查询全面且分类、便于扩建、界面友好、使用与维护简单方便的特点。具有以下主要功能：1、实时数据采集与处理2、控制操作、对断路器实现分闸／合闸控制，并具有检同期防误操作的闭锁功3456789与微机保护的通讯接口与微机“五防”的通讯接口与微机直流电源的通讯接口与卫星时钟同步事件顺序处理：报警处理故障录波功能10、变电站操作系统11、实时画面显示12、制表打印13、维护功能14、变电所专家系统㈡、通讯层的功能要求：通讯层负责与综合自动化装置、直流屏、其他智能设备等通讯联系，实现数字信息、电能量信息等的采集、传输及控制等。通讯层经通讯总线与主控层通讯，智能设备以及直流系统直接与主控层通讯。要求网络采用双网络互为主备工作方式。㈢、间隔层的功能要求：本工程 6KV 回路要求设立可靠性高的保护测控一体化装置，要求具有以下性能:a、测量功能具备完备的三相交流采集测量功能，可同时测量三相电压、电流、频率、功率因数、有功、无功功率、相位角等所有电气参数。同时具有多路开关量输入，能够直接反映外接开关...
