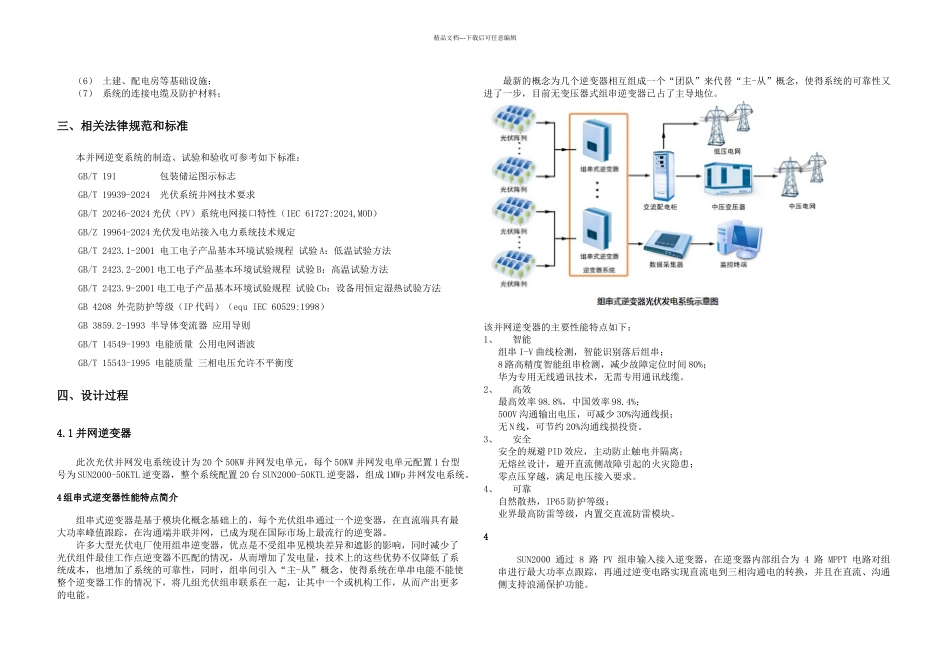

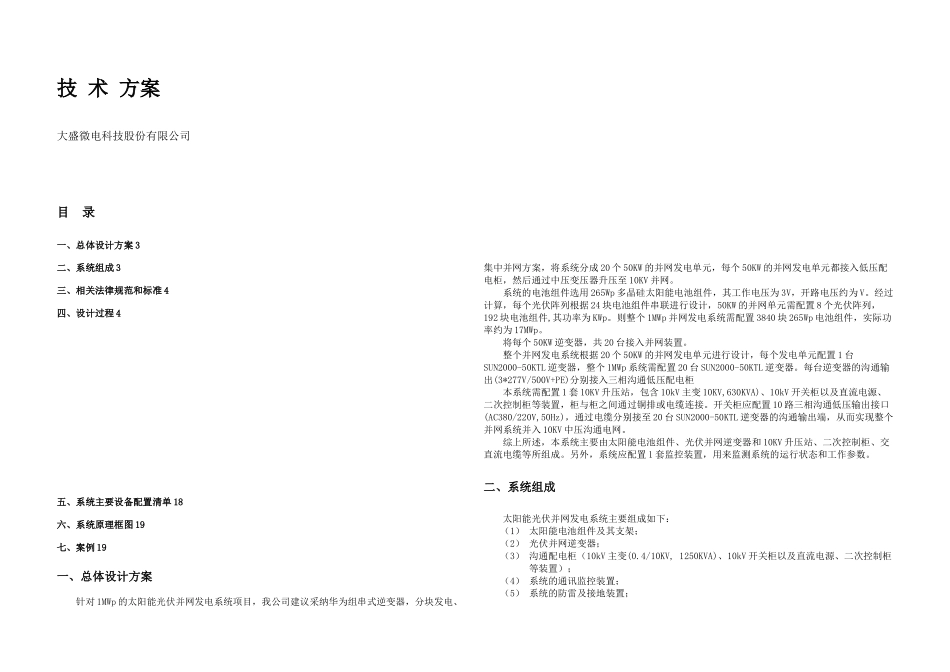

技 术 方案大盛微电科技股份有限公司目 录一、总体设计方案 3二、系统组成 3三、相关法律规范和标准 4四、设计过程 4五、系统主要设备配置清单 18六、系统原理框图 19七、案例 19一、总体设计方案针对 1MWp 的太阳能光伏并网发电系统项目，我公司建议采纳华为组串式逆变器，分块发电、集中并网方案，将系统分成 20 个 50KW 的并网发电单元，每个 50KW 的并网发电单元都接入低压配电柜，然后通过中压变压器升压至 10KV 并网。系统的电池组件选用 265Wp 多晶硅太阳能电池组件，其工作电压为 3V，开路电压约为 V。经过计算，每个光伏阵列根据 24 块电池组件串联进行设计，50KW 的并网单元需配置 8 个光伏阵列，192 块电池组件,其功率为 KWp。则整个 1MWp 并网发电系统需配置 3840 块 265Wp 电池组件，实际功率约为 17MWp。将每个 50KW 逆变器，共 20 台接入并网装置。整个并网发电系统根据 20 个 50KW 的并网发电单元进行设计，每个发电单元配置 1 台SUN2000-50KTL 逆变器，整个 1MWp 系统需配置 20 台 SUN2000-50KTL 逆变器。每台逆变器的沟通输出(3*277V/500V+PE)分别接入三相沟通低压配电柜本系统需配置 1 套 10KV 升压站，包含 10kV 主变 10KV,630KVA)、10kV 开关柜以及直流电源、二次控制柜等装置，柜与柜之间通过铜排或电缆连接。开关柜应配置 10 路三相沟通低压输出接口(AC380/220V,50Hz)，通过电缆分别接至 20 台 SUN2000-50KTL 逆变器的沟通输出端，从而实现整个并网系统并入 10KV 中压沟通电网。综上所述，本系统主要由太阳能电池组件、光伏并网逆变器和 10KV 升压站、二次控制柜、交直流电缆等所组成。另外，系统应配置 1 套监控装置，用来监测系统的运行状态和工作参数。二、系统组成太阳能光伏并网发电系统主要组成如下：（1） 太阳能电池组件及其支架；（2） 光伏并网逆变器；（3） 沟通配电柜（10kV 主变(0.4/10KV, 1250KVA)、10kV 开关柜以及直流电源、二次控制柜等装置）；（4） 系统的通讯监控装置；（5） 系统的防雷及接地装置； 精品文档---下载后可任意编辑（6） 土建、配电房等基础设施；（7） 系统的连接电缆及防护材料；三、相关法律规范和标准本并网逆变系统的制造、试验和验收可参考如下标准：GB/T 191 包装储运图示标志GB/T 19939-2024 光伏系统并网技术要求GB/T 20246-2024 光伏（PV）系统电网接口特性（IEC 61727:2024,M...
