m小箱梁运输吊装专项施工方案

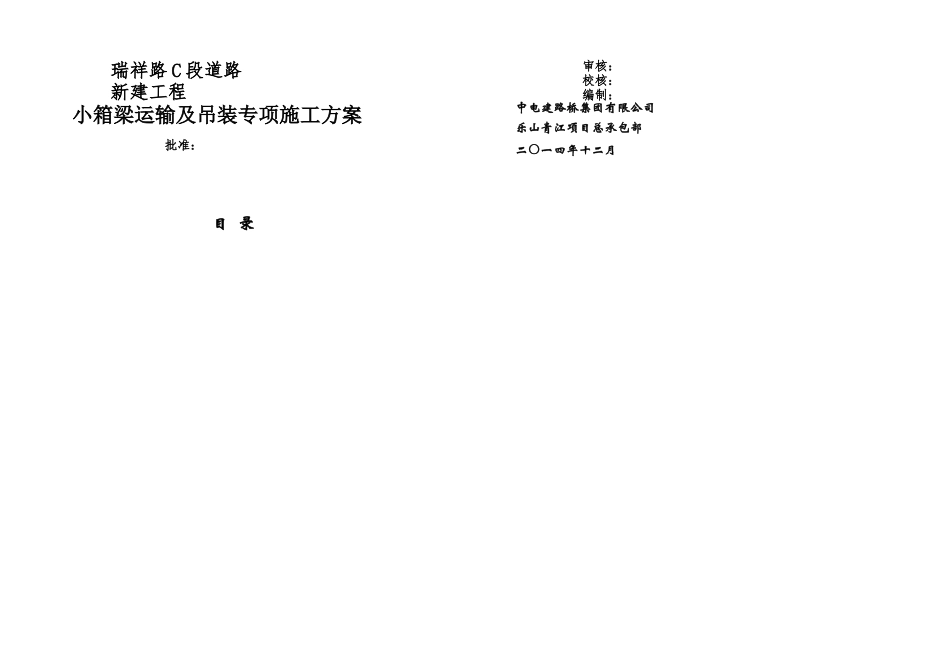

m小箱梁运输吊装专项施工方案_第1页
1/18

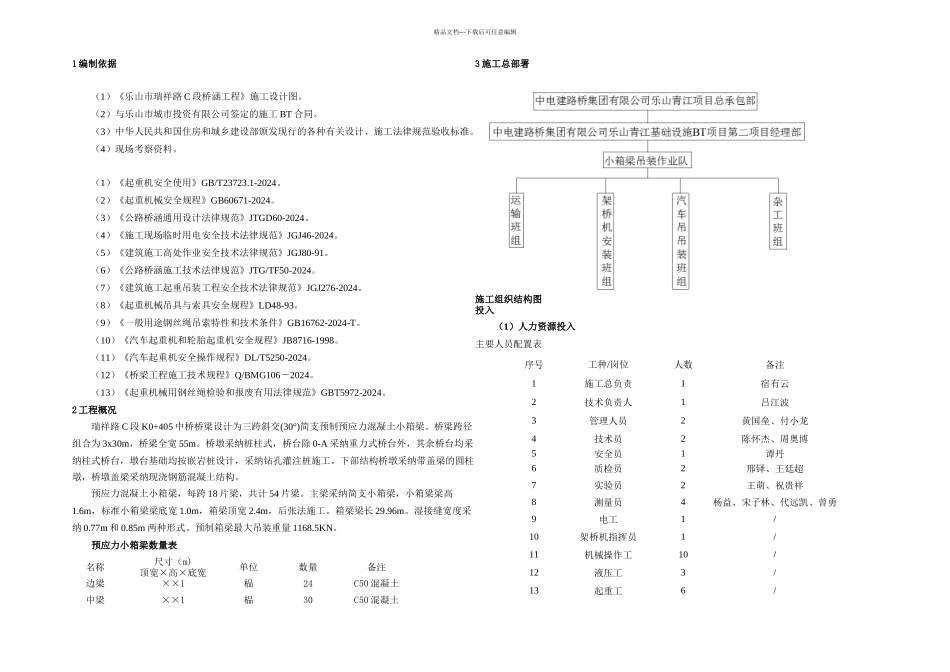

m小箱梁运输吊装专项施工方案_第2页
2/18
m小箱梁运输吊装专项施工方案_第3页
3/18
瑞祥路 C 段道路新建工程小箱梁运输及吊装专项施工方案批准:审核:校核:编制:中电建路桥集团有限公司乐山青江项目总承包部二〇一四年十二月目 录精品文档---下载后可任意编辑1 编制依据(1)《乐山市瑞祥路 C 段桥涵工程》施工设计图。(2)与乐山市城市投资有限公司签定的施工 BT 合同。(3)中华人民共和国住房和城乡建设部颁发现行的各种有关设计、施工法律规范验收标准。(4)现场考察资料。(1)《起重机安全使用》GB/T23723.1-2024。(2)《起重机械安全规程》GB60671-2024。(3)《公路桥涵通用设计法律规范》JTGD60-2024。(4)《施工现场临时用电安全技术法律规范》JGJ46-2024。(5)《建筑施工高处作业安全技术法律规范》JGJ80-91。(6)《公路桥涵施工技术法律规范》JTG/TF50-2024。(7)《建筑施工起重吊装工程安全技术法律规范》JGJ276-2024。(8)《起重机械吊具与索具安全规程》LD48-93。(9)《一般用途钢丝绳吊索特性和技术条件》GB16762-2024-T。(10)《汽车起重机和轮胎起重机安全规程》JB8716-1998。(11)《汽车起重机安全操作规程》DL/T5250-2024。(12)《桥梁工程施工技术规程》Q/BMG106-2024。(13)《起重机械用钢丝绳检验和报废有用法律规范》GBT5972-2024。2 工程概况瑞祥路 C 段 K0+405 中桥桥梁设计为三跨斜交(30°)简支预制预应力混凝土小箱梁。桥梁跨径组合为 3x30m,桥梁全宽 55m。桥墩采纳桩柱式,桥台除 0-A 采纳重力式桥台外,其余桥台均采纳柱式桥台,墩台基础均按嵌岩桩设计,采纳钻孔灌注桩施工。下部结构桥墩采纳带盖梁的圆柱墩,桥墩盖梁采纳现浇钢筋混凝土结构。预应力混凝土小箱梁,每跨 18 片梁,共计 54 片梁。主梁采纳简支小箱梁,小箱梁梁高1.6m,标准小箱梁梁底宽 1.0m,箱梁顶宽 2.4m,后张法施工。箱梁梁长 29.96m。湿接缝宽度采纳 0.77m 和 0.85m 两种形式。预制箱梁最大吊装重量 1168.5KN。预应力小箱梁数量表名称尺寸(m)顶宽×高×底宽单位数量备注边梁××1榀24C50 混凝土中梁××1榀30C50 混凝土3 施工总部署施工组织结构图投入(1)人力资源投入主要人员配置表序号工种/岗位人数备注1施工总负责1宿有云2技术负责人1吕江波3管理人员2黄国垒、付小龙4技术员2陈怀杰、周奥博5安全员1谭丹6质检员2邢铎、王廷超7实验员2王萌、祝贵祥8测量员4杨益、宋子林、代远凯、曾勇9电工1/10架桥机指挥员1/11机械操作工10/12液压工3/13起重工6/精品文档---下载后可...
