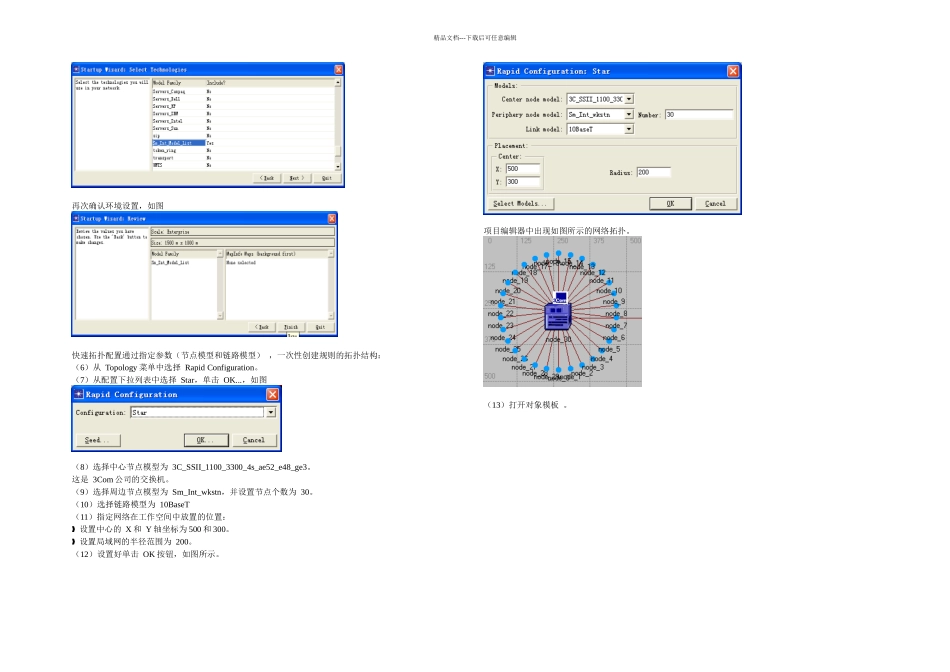

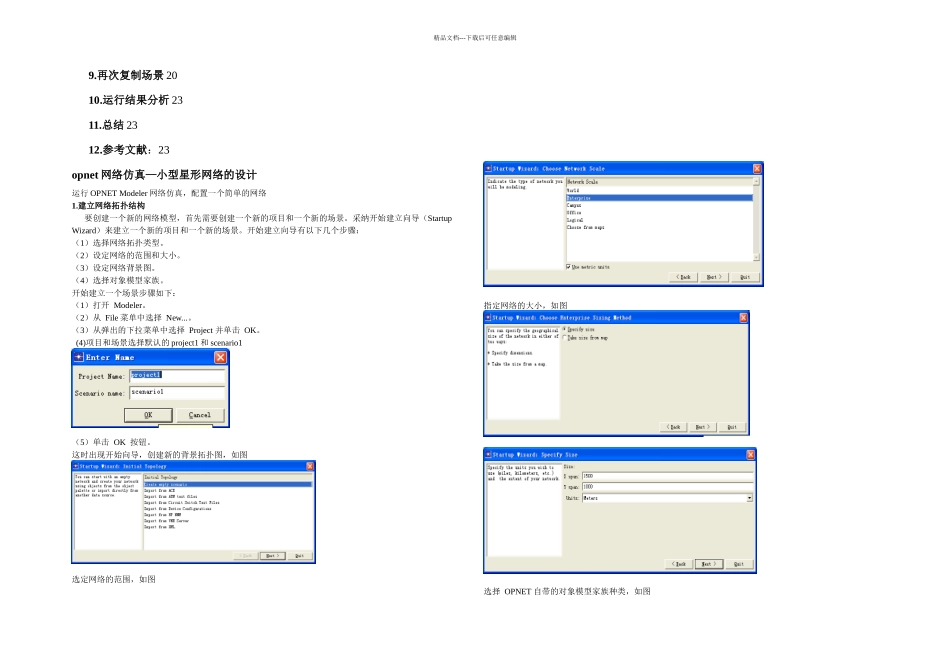

精品文档---下载后可任意编辑Internet 网高级技术课程设计任务书题目 opnet 网络仿真 -- 小型星型网络的设计 专业学号姓名主要内容：设计一个小型星形网络的拓扑结构，然后根据该拓扑结构在 opnet 网络仿真平台上模拟仿真出星形网络，并查看其的运行情况。可以适当地增加网络服务和子网，然后对比一下网络的运行情况。分析和总结一下该网络拓扑结构的性能。基本要求：在 opnet 网络仿真平台上实现下列要求: 配置一个小型的星形网络要求 1. 所有网络设备都与同一台交换机连接；2. 整个网络没有性能瓶颈；3. 要有一定的可扩展余地。参考文献：完 成 期 限：2024 年 7 月 2 日 指导老师签名：专业负责人签名：2010 年 7 月 2 日目录opnet 网络仿真—小型星形网络的设计 31.建立网络拓扑结构 32.收集统计量 113.保存项目 124.运行仿真 125.查看结果 146.复制场景并扩展网络 157.再次运行 178.比较结果 18精品文档---下载后可任意编辑9.再次复制场景 2010.运行结果分析 2311.总结 2312.参考文献：23opnet 网络仿真—小型星形网络的设计运行 OPNET Modeler 网络仿真，配置一个简单的网络1.建立网络拓扑结构要创建一个新的网络模型，首先需要创建一个新的项目和一个新的场景。采纳开始建立向导（Startup Wizard）来建立一个新的项目和一个新的场景。开始建立向导有以下几个步骤： （1）选择网络拓扑类型。 （2）设定网络的范围和大小。 （3）设定网络背景图。 （4）选择对象模型家族。开始建立一个场景步骤如下： （1）打开 Modeler。 （2）从 File 菜单中选择 New...。 （3）从弹出的下拉菜单中选择 Project 并单击 OK。(4)项目和场景选择默认的 project1 和 scenario1（5）单击 OK 按钮。这时出现开始向导，创建新的背景拓扑图，如图选定网络的范围，如图指定网络的大小，如图选择 OPNET 自带的对象模型家族种类，如图精品文档---下载后可任意编辑再次确认环境设置，如图快速拓扑配置通过指定参数（节点模型和链路模型） ，一次性创建规则的拓扑结构： （6）从 Topology 菜单中选择 Rapid Configuration。 （7）从配置下拉列表中选择 Star，单击 OK...，如图 （8）选择中心节点模型为 3C_SSII_1100_3300_4s_ae52_e48_ge3。 这是 3Com 公司的交换机。（9）选择周边节点模型为 Sm_Int_wkstn，并设置节点个数为 30。（10）选择链路模型为 10BaseT （11）指定网络在...
