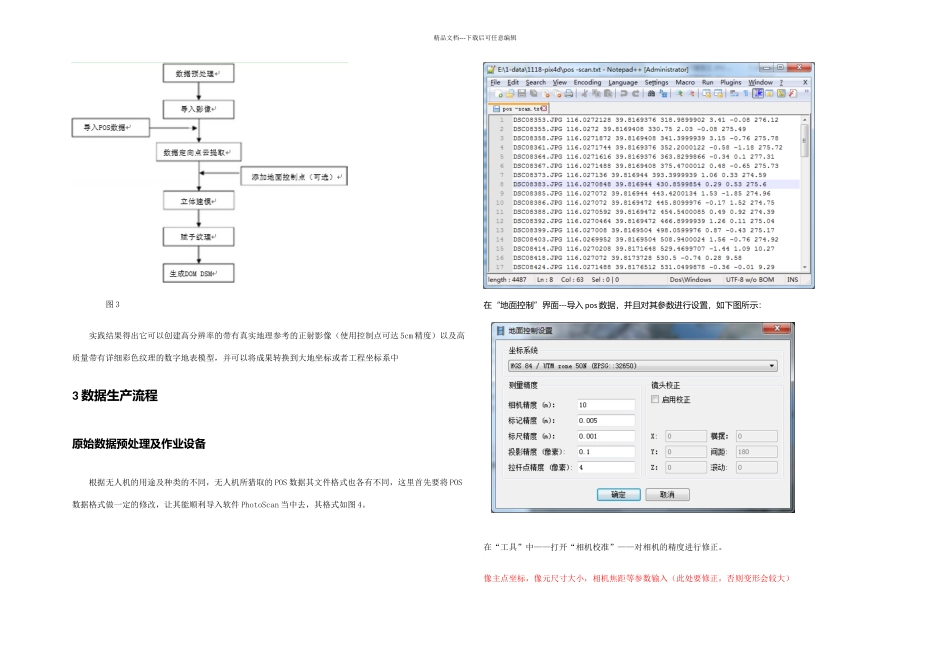

精品文档---下载后可任意编辑PhotoScan 在无人机航空摄影测量中的应用案例 随着航空摄影测量技术的飞速进展,利用低空无人飞机进行航空摄影猎取遥感数据已成为现实。但由于无人机飞行姿态不稳定,所猎取的影像存在旋片角大、畸变严重等现象。由于以上特点,利用传统的航空摄影测量数据处理软件处理无人机航摄数据时,工作量大,工作周期长。AgisoftPhotoScan 软件是AGISOFT 公司出品的 3D 扫描系统,在影像的快速拼接,DEM、DOM 快速生成方面具有自己的优势。本文以青海省格尔木市夏日哈木镍钴矿区的无人机影像数据为资料,利用 PhotoScan 作为数据处理工具,就影像自动快速拼接、正射影像图(DOM)及三维地表模型(DSM)的生成方法进行了探讨与讨论。 1 原始数据的特点及来源利用无人机航空摄影猎取影像数据,速度快,效率高,但无人机航测不同于传统的大飞机航测,因为它体积小,重量轻,姿态稳定性方面不如大飞机,在飞行过程中伴随自驾仪对其姿态的不断调整,有时会产生较大的旋片角。而且由于所搭载的相机毕竟不如专业大飞机航测所用的相机,其影像畸变也较为严重。不过随着科学技术的不断进展及处理无人机航测影像软件的技术不断改进,以上问题已经得到解决和验证。本测区影像数据就是通过无人机航空摄影测量技术所猎取的,其分辨率按设计要求为 0.2 米,设计航高为 1100 米,实施航飞共计四个架次,布设 40 条航线,总航程 445.83 公里,测区范围总面积达 120 平方公里(图 1),猎取原始照片数据 2185 张(图 2)。 图 1 图 2 2 数据处理软件 AgisoftPhotoScan 的分析介绍AgisoftPhotoScan 是俄罗斯 Agisoft 公司研发的 3D 扫描软件,这是一款基于影像自动生成高质量三维模型的软件,它根据多视图三维重建技术,可以对任意照片进行处理,小到考古摆件,大到大量航片数据处理,软件仅通过导入具有一定重叠率的数码影像,便可实现高质量的正射影像生成及三维模型重建,整个工作流程无论是影像定向还是三维模型重建过程都是完全自动化 我们将 PhotoScan 引入无人机航空摄影测量数据处理应用当中,结合夏日哈木矿区无人机航飞数据,实现了航测成果中 DOM 和 DSM 产品的生产(图 3)。精品文档---下载后可任意编辑图 3实践结果得出它可以创建高分辨率的带有真实地理参考的正射影像(使用控制点可达 5cm 精度)以及高质量带有详细彩色纹理的数字地表模型,并可以将成果转换到大地坐标或者工程坐...
