PIPEPHASE软件使用说明

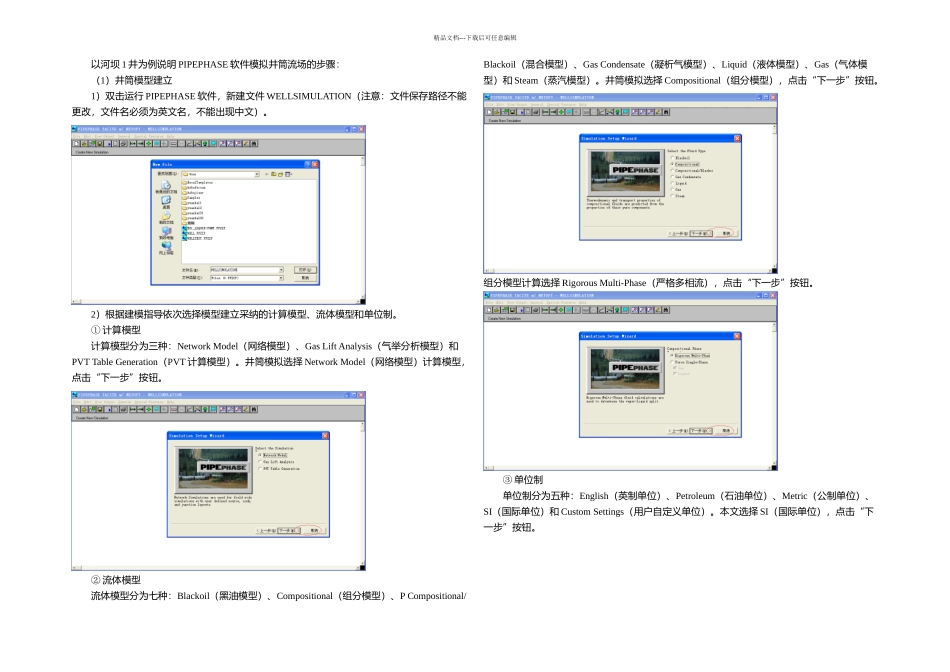

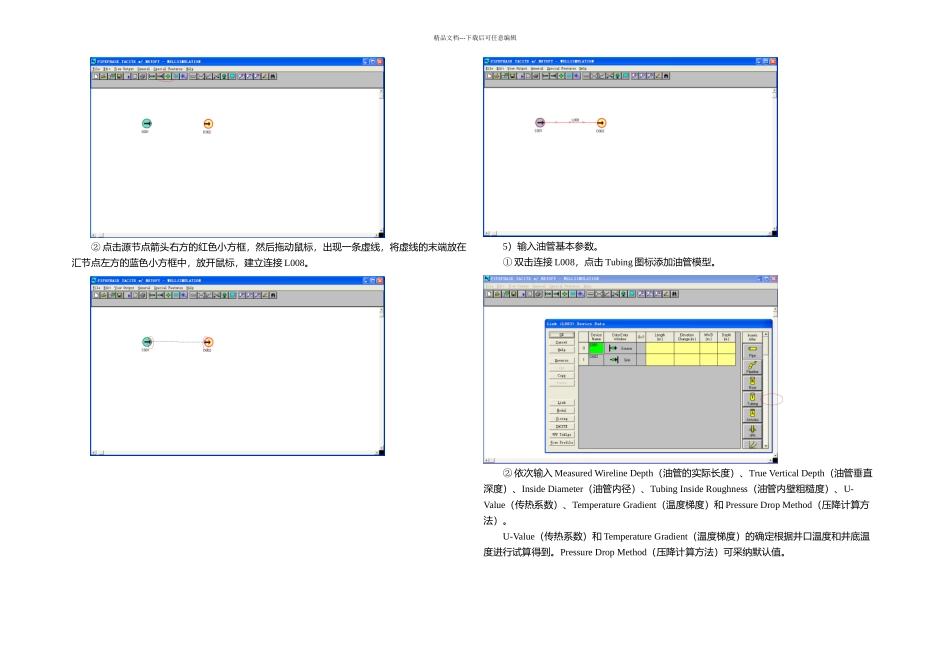

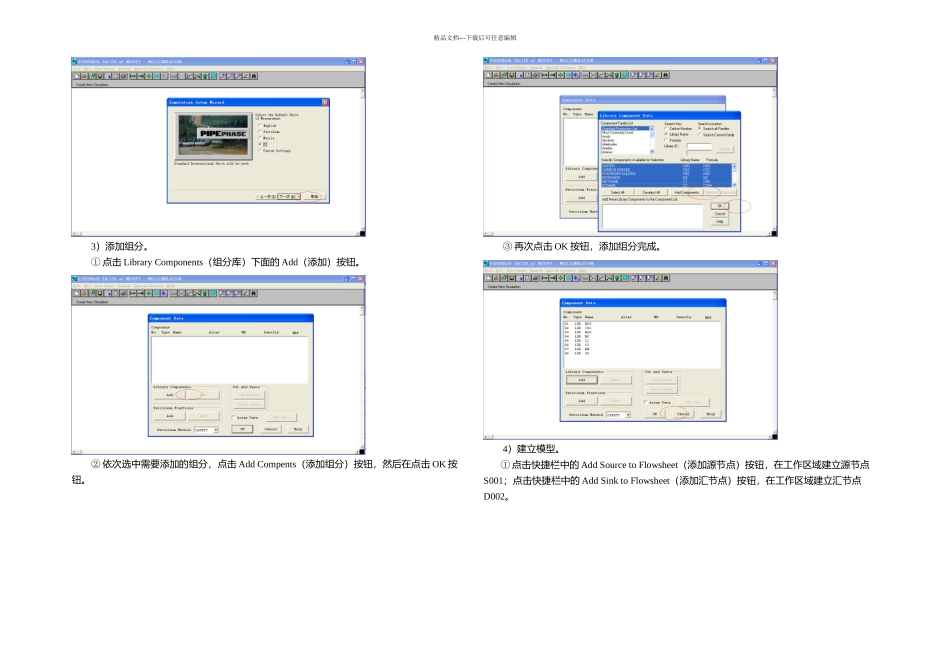

精品文档---下载后可任意编辑以河坝 1 井为例说明 PIPEPHASE 软件模拟井筒流场的步骤：（1）井筒模型建立1）双击运行 PIPEPHASE 软件，新建文件 WELLSIMULATION（注意：文件保存路径不能更改，文件名必须为英文名，不能出现中文）。2）根据建模指导依次选择模型建立采纳的计算模型、流体模型和单位制。① 计算模型计算模型分为三种：Network Model（网络模型）、Gas Lift Analysis（气举分析模型）和PVT Table Generation（PVT 计算模型）。井筒模拟选择 Network Model（网络模型）计算模型，点击“下一步”按钮。② 流体模型流体模型分为七种：Blackoil（黑油模型）、Compositional（组分模型）、P Compositional/ Blackoil（混合模型）、Gas Condensate（凝析气模型）、Liquid（液体模型）、Gas（气体模型）和 Steam（蒸汽模型）。井筒模拟选择 Compositional（组分模型），点击“下一步”按钮。组分模型计算选择 Rigorous Multi-Phase（严格多相流），点击“下一步”按钮。③ 单位制单位制分为五种：English（英制单位）、Petroleum（石油单位）、Metric（公制单位）、SI（国际单位）和 Custom Settings（用户自定义单位）。本文选择 SI（国际单位），点击“下一步”按钮。精品文档---下载后可任意编辑3）添加组分。① 点击 Library Components（组分库）下面的 Add（添加）按钮。② 依次选中需要添加的组分，点击 Add Compents（添加组分）按钮，然后在点击 OK 按钮。③ 再次点击 OK 按钮，添加组分完成。4）建立模型。① 点击快捷栏中的 Add Source to Flowsheet（添加源节点）按钮，在工作区域建立源节点S001；点击快捷栏中的 Add Sink to Flowsheet（添加汇节点）按钮，在工作区域建立汇节点D002。精品文档---下载后可任意编辑② 点击源节点箭头右方的红色小方框，然后拖动鼠标，出现一条虚线，将虚线的末端放在汇节点左方的蓝色小方框中，放开鼠标，建立连接 L008。5）输入油管基本参数。① 双击连接 L008，点击 Tubing 图标添加油管模型。② 依次输入 Measured Wireline Depth（油管的实际长度）、True Vertical Depth（油管垂直深度）、Inside Diameter（油管内径）、Tubing Inside Roughness（油管内壁粗糙度）、U-Value（传热系数）、Temperature Gradient（温度梯度）和 Pressure Drop Method（压降计算方法）。U-Value（传热系数）和 Temperature Gradient（...
