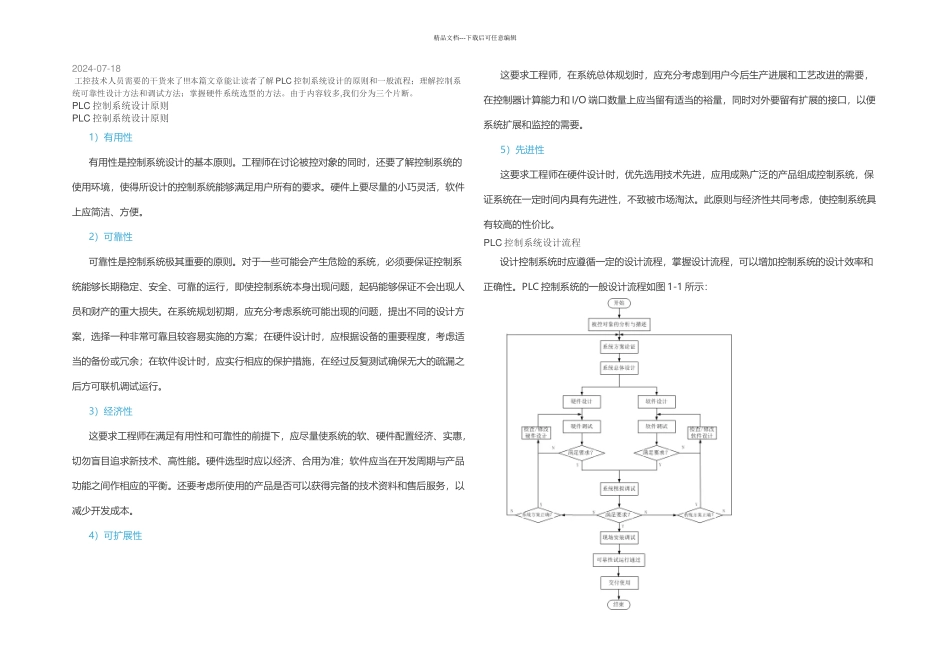

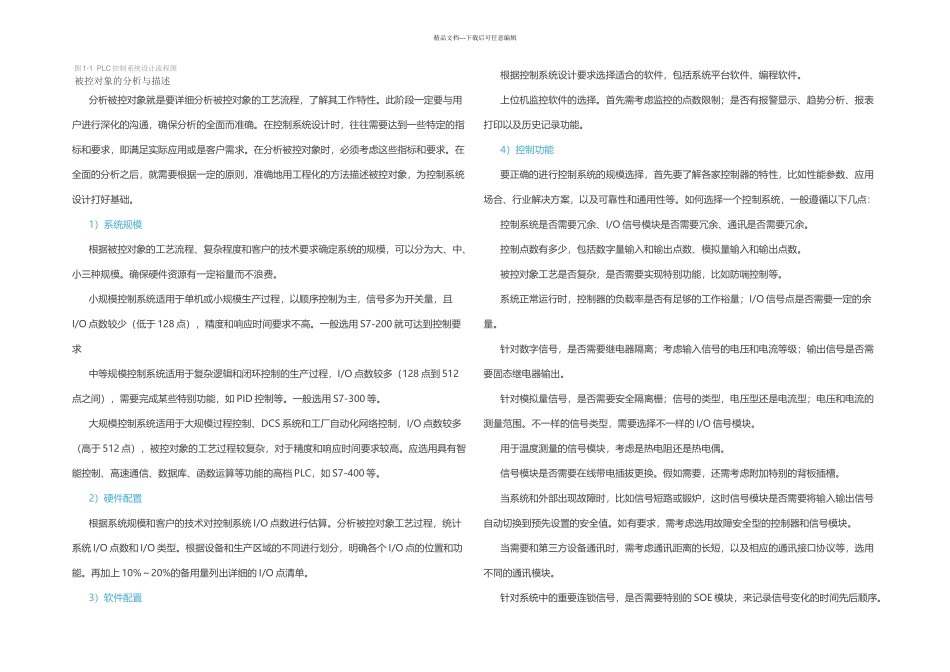

精品文档---下载后可任意编辑2024-07-18 工控技术人员需要的干货来了!!!本篇文章能让读者了解 PLC 控制系统设计的原则和一般流程;理解控制系统可靠性设计方法和调试方法;掌握硬件系统选型的方法。由于内容较多,我们分为三个片断。PLC 控制系统设计原则PLC 控制系统设计原则1)有用性有用性是控制系统设计的基本原则。工程师在讨论被控对象的同时,还要了解控制系统的使用环境,使得所设计的控制系统能够满足用户所有的要求。硬件上要尽量的小巧灵活,软件上应简洁、方便。2)可靠性可靠性是控制系统极其重要的原则。对于一些可能会产生危险的系统,必须要保证控制系统能够长期稳定、安全、可靠的运行,即使控制系统本身出现问题,起码能够保证不会出现人员和财产的重大损失。在系统规划初期,应充分考虑系统可能出现的问题,提出不同的设计方案,选择一种非常可靠且较容易实施的方案;在硬件设计时,应根据设备的重要程度,考虑适当的备份或冗余;在软件设计时,应实行相应的保护措施,在经过反复测试确保无大的疏漏之后方可联机调试运行。3)经济性这要求工程师在满足有用性和可靠性的前提下,应尽量使系统的软、硬件配置经济、实惠,切勿盲目追求新技术、高性能。硬件选型时应以经济、合用为准;软件应当在开发周期与产品功能之间作相应的平衡。还要考虑所使用的产品是否可以获得完备的技术资料和售后服务,以减少开发成本。4)可扩展性这要求工程师,在系统总体规划时,应充分考虑到用户今后生产进展和工艺改进的需要,在控制器计算能力和 I/O 端口数量上应当留有适当的裕量,同时对外要留有扩展的接口,以便系统扩展和监控的需要。5)先进性这要求工程师在硬件设计时,优先选用技术先进,应用成熟广泛的产品组成控制系统,保证系统在一定时间内具有先进性,不致被市场淘汰。此原则与经济性共同考虑,使控制系统具有较高的性价比。PLC 控制系统设计流程设计控制系统时应遵循一定的设计流程,掌握设计流程,可以增加控制系统的设计效率和正确性。PLC 控制系统的一般设计流程如图 1-1 所示:精品文档---下载后可任意编辑 图 1-1 PLC 控制系统设计流程图 被控对象的分析与描述分析被控对象就是要详细分析被控对象的工艺流程,了解其工作特性。此阶段一定要与用户进行深化的沟通,确保分析的全面而准确。在控制系统设计时,往往需要达到一些特定的指标和要求,即满足实际应用或是客户需求。在分析被控对象时,必须考虑这些指标和...
