PROE斜齿轮参数化设计

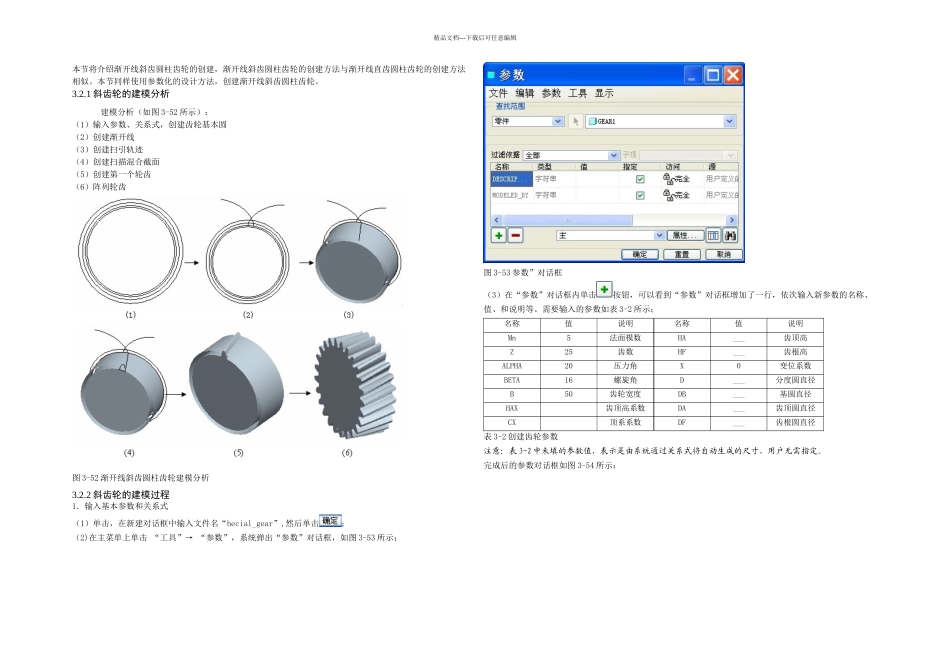

PROE斜齿轮参数化设计_第1页
1/17

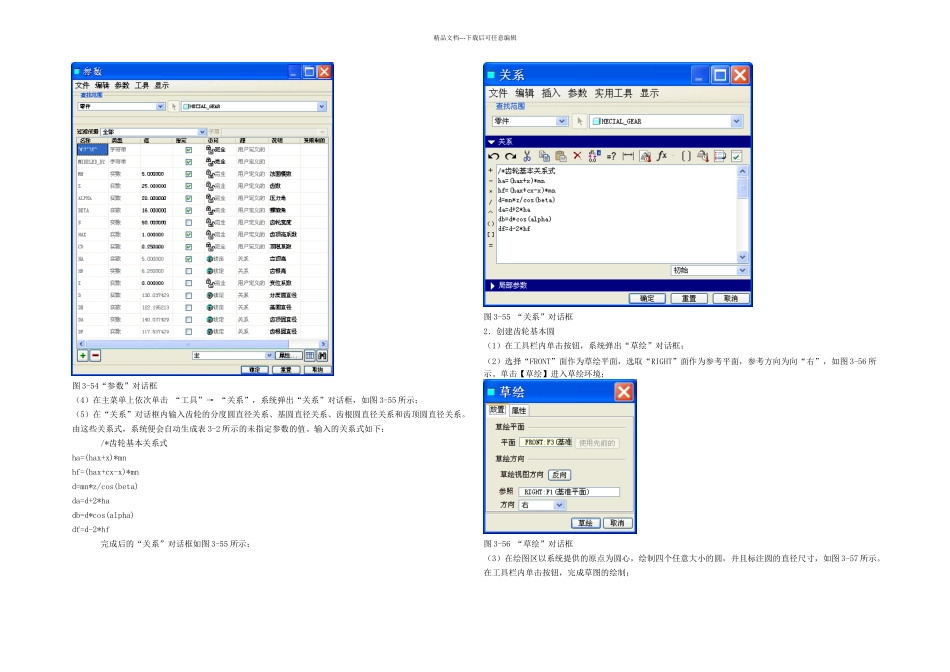

PROE斜齿轮参数化设计_第2页
2/17

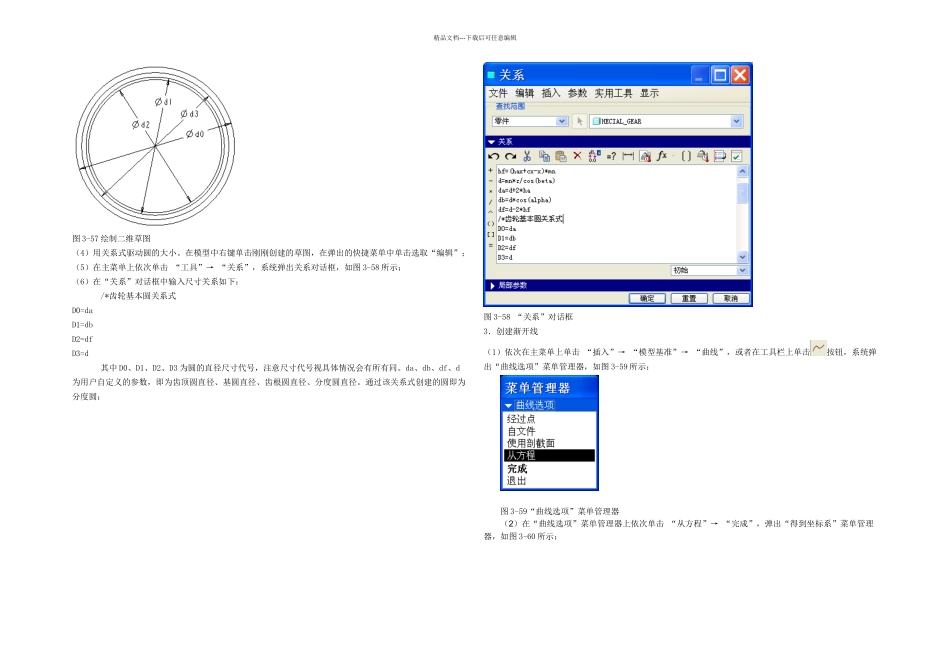

PROE斜齿轮参数化设计_第3页
3/17
精品文档---下载后可任意编辑本节将介绍渐开线斜齿圆柱齿轮的创建,渐开线斜齿圆柱齿轮的创建方法与渐开线直齿圆柱齿轮的创建方法相似。本节同样使用参数化的设计方法,创建渐开线斜齿圆柱齿轮。3.2.1 斜齿轮的建模分析建模分析(如图 3-52 所示):(1)输入参数、关系式,创建齿轮基本圆(2)创建渐开线(3)创建扫引轨迹(4)创建扫描混合截面(5)创建第一个轮齿(6)阵列轮齿图 3-52 渐开线斜齿圆柱齿轮建模分析3.2.2 斜齿轮的建模过程1.输入基本参数和关系式(1)单击,在新建对话框中输入文件名“hecial_gear”,然后单击;(2)在主菜单上单击 “工具”→ “参数”,系统弹出“参数”对话框,如图 3-53 所示;图 3-53 参数”对话框(3)在“参数”对话框内单击按钮,可以看到“参数”对话框增加了一行,依次输入新参数的名称、值、和说明等。需要输入的参数如表 3-2 所示;名称值说明名称值说明Mn5法面模数HA___齿顶高Z25齿数HF___齿根高ALPHA20压力角X0变位系数BETA16螺旋角D___分度圆直径B50齿轮宽度DB___基圆直径HAX齿顶高系数DA___齿顶圆直径CX顶系系数DF___齿根圆直径表 3-2 创建齿轮参数注意:表 3-2 中未填的参数值,表示是由系统通过关系式将自动生成的尺寸,用户无需指定。完成后的参数对话框如图 3-54 所示:精品文档---下载后可任意编辑图 3-54“参数”对话框(4)在主菜单上依次单击 “工具”→ “关系”,系统弹出“关系”对话框,如图 3-55 所示;(5)在“关系”对话框内输入齿轮的分度圆直径关系、基圆直径关系、齿根圆直径关系和齿顶圆直径关系。由这些关系式,系统便会自动生成表 3-2 所示的未指定参数的值。输入的关系式如下:/*齿轮基本关系式ha=(hax+x)*mnhf=(hax+cx-x)*mnd=mn*z/cos(beta)da=d+2*hadb=d*cos(alpha)df=d-2*hf完成后的“关系”对话框如图 3-55 所示;图 3-55 “关系”对话框2.创建齿轮基本圆(1)在工具栏内单击按钮,系统弹出“草绘”对话框;(2)选择“FRONT”面作为草绘平面,选取“RIGHT”面作为参考平面,参考方向为向“右”,如图 3-56 所示。单击【草绘】进入草绘环境;图 3-56 “草绘”对话框(3)在绘图区以系统提供的原点为圆心,绘制四个任意大小的圆,并且标注圆的直径尺寸,如图 3-57 所示。在工具栏内单击按钮,完成草图的绘制;精品文档---下载后可任意编辑图 3-57 绘制二维草图(4)用关系式驱动圆的大小。在模型中右键单击刚刚创建的草图,...
