ProteusProfessional仿真单片机入门教程

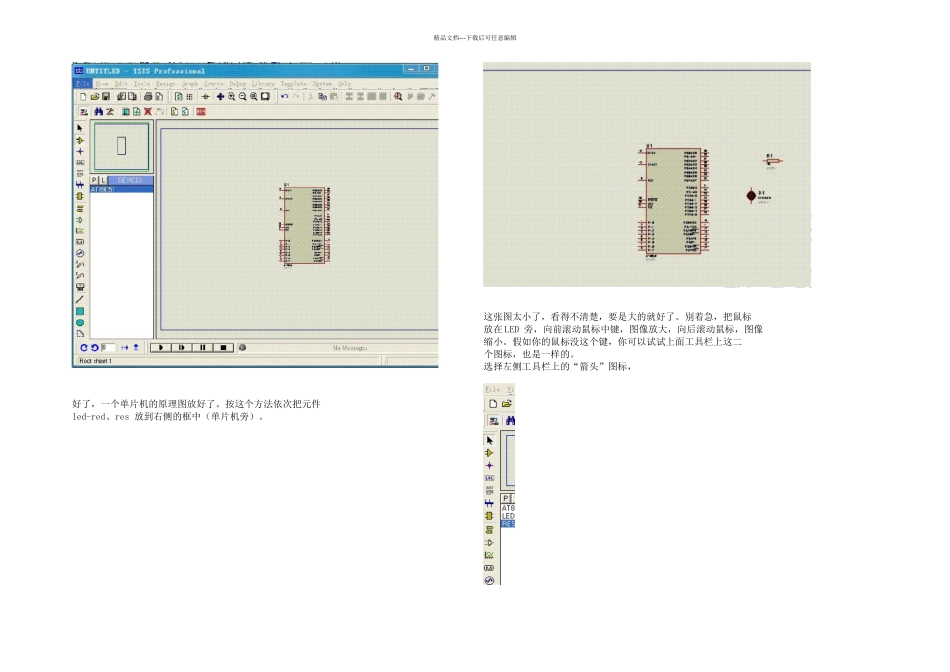

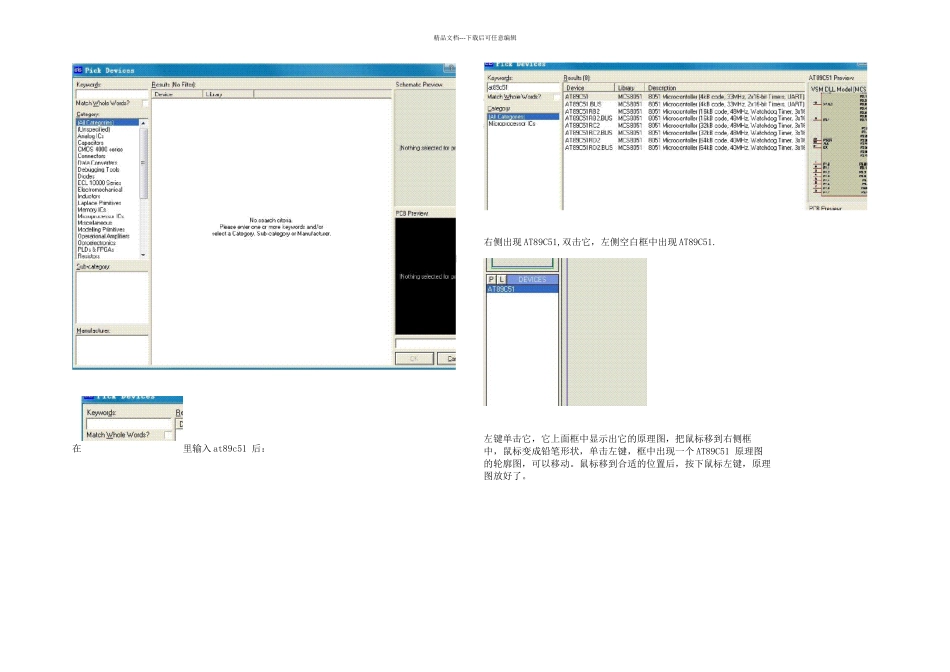

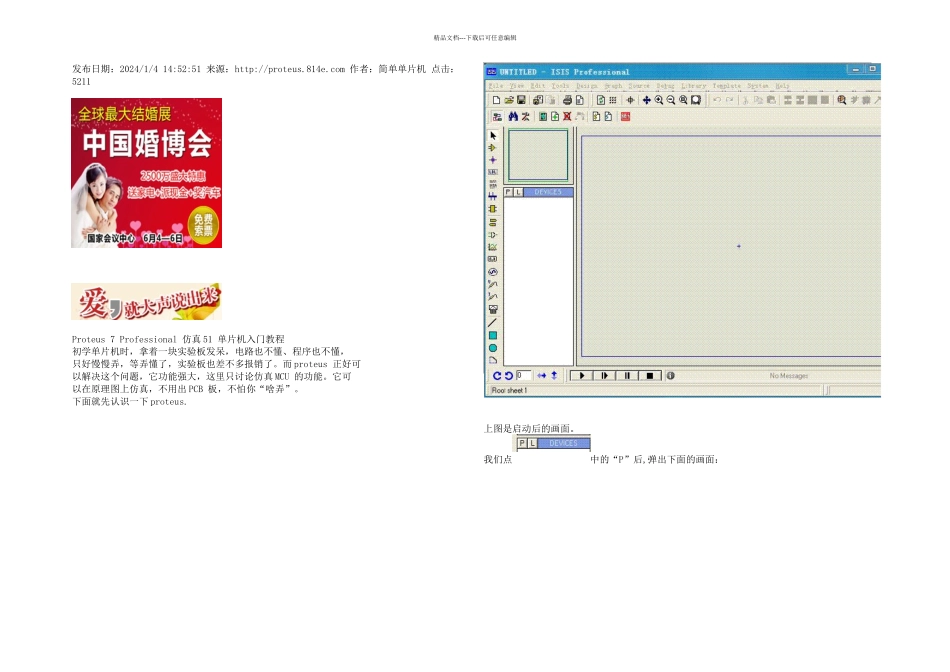

精品文档---下载后可任意编辑发布日期：2024/1/4 14:52:51 来源：http://proteus.814e.com 作者：简单单片机 点击：5211 Proteus 7 Professional 仿真 51 单片机入门教程初学单片机时，拿着一块实验板发呆，电路也不懂、程序也不懂，只好慢慢弄，等弄懂了，实验板也差不多报销了。而 proteus 正好可以解决这个问题，它功能强大，这里只讨论仿真 MCU 的功能。它可以在原理图上仿真，不用出 PCB 板，不怕你“啥弄”。下面就先认识一下 proteus.上图是启动后的画面。我们点中的“P”后,弹出下面的画面：精品文档---下载后可任意编辑在里输入 at89c51 后：右侧出现 AT89C51,双击它，左侧空白框中出现 AT89C51.左键单击它，它上面框中显示出它的原理图，把鼠标移到右侧框中，鼠标变成铅笔形状，单击左键，框中出现一个 AT89C51 原理图的轮廓图，可以移动。鼠标移到合适的位置后，按下鼠标左键，原理图放好了。精品文档---下载后可任意编辑好了，一个单片机的原理图放好了。按这个方法依次把元件led-red、res 放到右侧的框中（单片机旁）。这张图太小了，看得不清楚，要是大的就好了。别着急，把鼠标放在 LED 旁，向前滚动鼠标中键，图像放大，向后滚动鼠标，图像缩小。假如你的鼠标没这个键，你可以试试上面工具栏上这二个图标，也是一样的。选择左侧工具栏上的“箭头”图标，精品文档---下载后可任意编辑把鼠标移到右侧的原理图中，鼠标经过元件时会就成“手形”，把鼠标移到 LED-RED 上，按下左键，LED-RED 高亮显示，鼠标变成“手形”并带有方向键头。松开鼠标后，形状没变，指着LED-RED 按住鼠标左键，移动鼠标，哈哈！元件移动了。好了，现在你应该明白它们了吧！不用我说你应该明白刚才用到的工具的作用了。在任何情况下，右键单击元器件时，元件会亮显示并弹出菜单：非常直观，都是一些一目了然的图标。从上到的几个菜单分别是：移动物体、编辑属性、删除物体、顺时针旋转 90 度（后面几个就不用说了吧）。单击鼠标左键操作。当元件高亮显示时，再右键击它，会删掉它。把原理图中的元件摆放好。左键单击左侧工具栏上的元件图标，把鼠标移到 LED-RED引脚上，引脚上高亮的小方框，单击左键，有一条绿色的线拉出来了。精品文档---下载后可任意编辑把它移动到电阻上的引脚上，当有个高亮的小方框出现时按下左键，一条线画好了。我们把线画成下图的情形：在电阻 R1 没有选择时，左键双击电阻，弹出电阻的属性：精...
