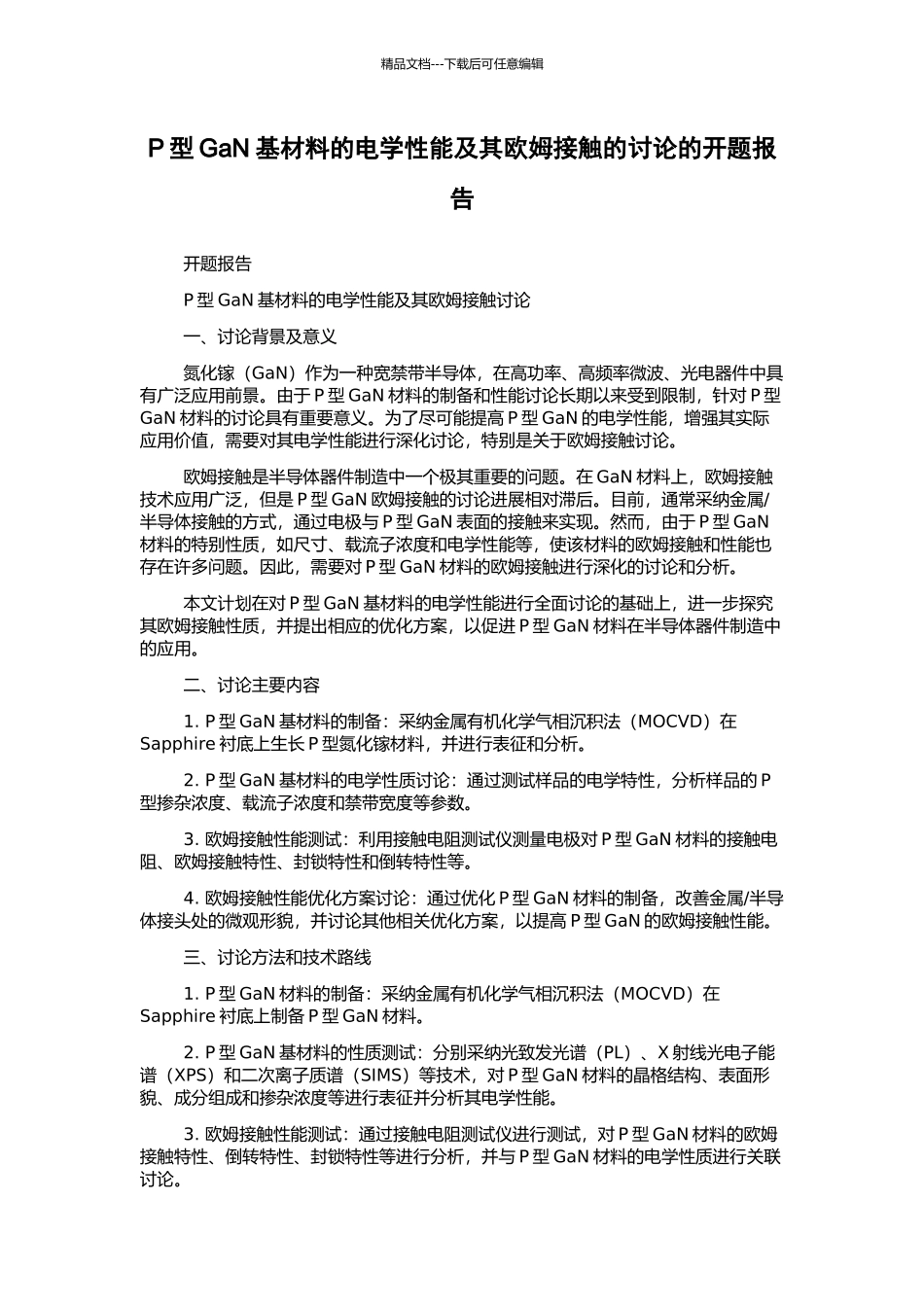

精品文档---下载后可任意编辑P 型 GaN 基材料的电学性能及其欧姆接触的讨论的开题报告开题报告P 型 GaN 基材料的电学性能及其欧姆接触讨论一、讨论背景及意义氮化镓（GaN）作为一种宽禁带半导体，在高功率、高频率微波、光电器件中具有广泛应用前景。由于 P 型 GaN 材料的制备和性能讨论长期以来受到限制，针对 P 型GaN 材料的讨论具有重要意义。为了尽可能提高 P 型 GaN 的电学性能，增强其实际应用价值，需要对其电学性能进行深化讨论，特别是关于欧姆接触讨论。欧姆接触是半导体器件制造中一个极其重要的问题。在 GaN 材料上，欧姆接触技术应用广泛，但是 P 型 GaN 欧姆接触的讨论进展相对滞后。目前，通常采纳金属/半导体接触的方式，通过电极与 P 型 GaN 表面的接触来实现。然而，由于 P 型 GaN材料的特别性质，如尺寸、载流子浓度和电学性能等，使该材料的欧姆接触和性能也存在许多问题。因此，需要对 P 型 GaN 材料的欧姆接触进行深化的讨论和分析。本文计划在对 P 型 GaN 基材料的电学性能进行全面讨论的基础上，进一步探究其欧姆接触性质，并提出相应的优化方案，以促进 P 型 GaN 材料在半导体器件制造中的应用。二、讨论主要内容1. P 型 GaN 基材料的制备：采纳金属有机化学气相沉积法（MOCVD）在Sapphire 衬底上生长 P 型氮化镓材料，并进行表征和分析。2. P 型 GaN 基材料的电学性质讨论：通过测试样品的电学特性，分析样品的 P型掺杂浓度、载流子浓度和禁带宽度等参数。3. 欧姆接触性能测试：利用接触电阻测试仪测量电极对 P 型 GaN 材料的接触电阻、欧姆接触特性、封锁特性和倒转特性等。4. 欧姆接触性能优化方案讨论：通过优化 P 型 GaN 材料的制备，改善金属/半导体接头处的微观形貌，并讨论其他相关优化方案，以提高 P 型 GaN 的欧姆接触性能。三、讨论方法和技术路线1. P 型 GaN 材料的制备：采纳金属有机化学气相沉积法（MOCVD）在Sapphire 衬底上制备 P 型 GaN 材料。2. P 型 GaN 基材料的性质测试：分别采纳光致发光谱（PL）、X 射线光电子能谱（XPS）和二次离子质谱（SIMS）等技术，对 P 型 GaN 材料的晶格结构、表面形貌、成分组成和掺杂浓度等进行表征并分析其电学性能。3. 欧姆接触性能测试：通过接触电阻测试仪进行测试，对 P 型 GaN 材料的欧姆接触特性、倒转特性、封锁特性等进行分析，并与 P 型 GaN 材料的电学性质...
