RC网络频率特性和选频特性的研究综合实验

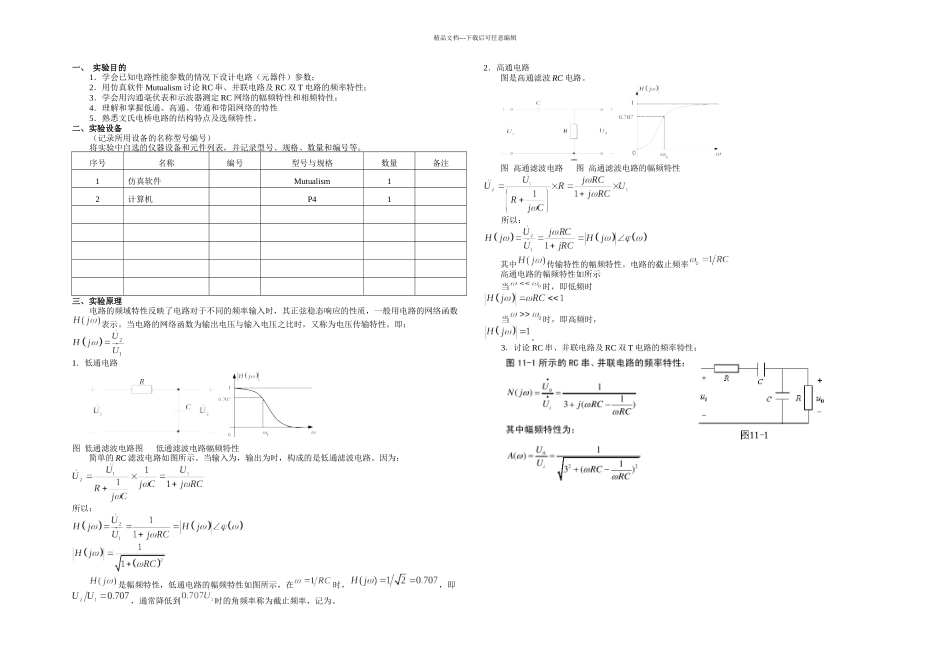

RC网络频率特性和选频特性的研究综合实验_第1页
1/4

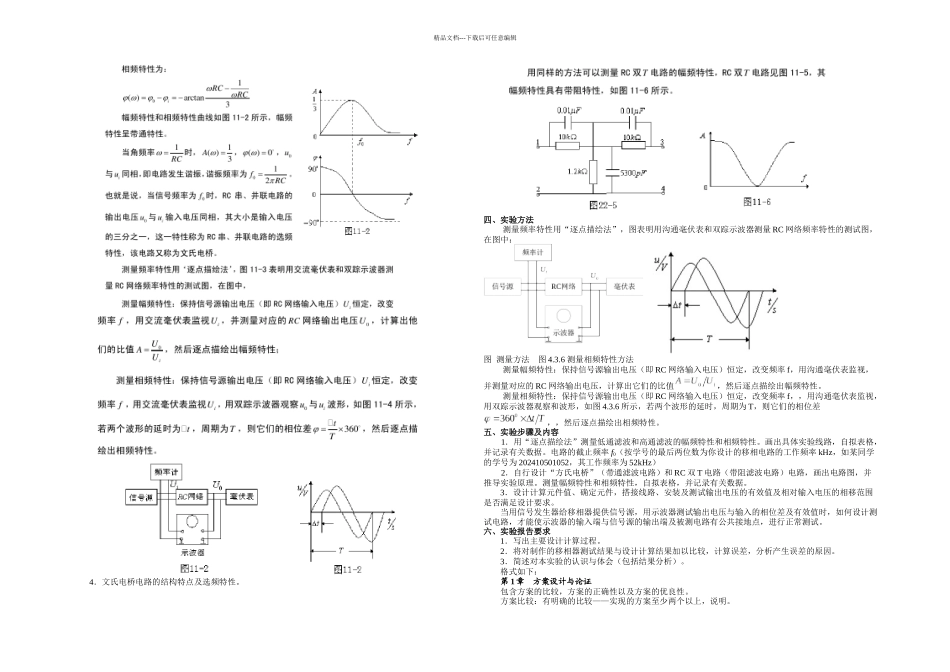

RC网络频率特性和选频特性的研究综合实验_第2页
2/4
RC网络频率特性和选频特性的研究综合实验_第3页
3/4
精品文档---下载后可任意编辑一、 实验目的 1.学会已知电路性能参数的情况下设计电路(元器件)参数;2.用仿真软件 Mutualism 讨论 RC 串、并联电路及 RC 双 T 电路的频率特性;3.学会用沟通毫伏表和示波器测定 RC 网络的幅频特性和相频特性;4.理解和掌握低通、高通、带通和带阻网络的特性5.熟悉文氏电桥电路的结构特点及选频特性。二、实验设备(记录所用设备的名称型号编号)将实验中自选的仪器设备和元件列表,并记录型号、规格、数量和编号等。序号名称编号型号与规格数量备注1仿真软件Mutualism 12计算机P41三、实验原理电路的频域特性反映了电路对于不同的频率输入时,其正弦稳态响应的性质,一般用电路的网络函数表示。当电路的网络函数为输出电压与输入电压之比时,又称为电压传输特性。即:1.低通电路图 低通滤波电路图 低通滤波电路幅频特性简单的 RC 滤波电路如图所示。当输入为,输出为时,构成的是低通滤波电路。因为:所以:是幅频特性,低通电路的幅频特性如图所示,在时,,即,通常降低到时的角频率称为截止频率,记为。2.高通电路图是高通滤波 RC 电路。图 高通滤波电路 图 高通滤波电路的幅频特性所以: 其中传输特性的幅频特性。电路的截止频率高通电路的幅频特性如所示当时,即低频时当时,即高频时,。3.讨论 RC 串、并联电路及 RC 双 T 电路的频率特性;精品文档---下载后可任意编辑4.文氏电桥电路的结构特点及选频特性。四、实验方法测量频率特性用“逐点描绘法”,图表明用沟通毫伏表和双踪示波器测量 RC 网络频率特性的测试图,在图中:图 测量方法 图 4.3.6 测量相频特性方法测量幅频特性:保持信号源输出电压(即 RC 网络输入电压)恒定,改变频率 f,用沟通毫伏表监视,并测量对应的 RC 网络输出电压,计算出它们的比值,然后逐点描绘出幅频特性。测量相频特性:保持信号源输出电压(即 RC 网络输入电压)恒定,改变频率 f,,用沟通毫伏表监视,用双踪示波器观察和波形,如图 4.3.6 所示,若两个波形的延时,周期为 T,则它们的相位差,,然后逐点描绘出相频特性。五、实验步骤及内容1.用“逐点描绘法”测量低通滤波和高通滤波的幅频特性和相频特性。画出具体实验线路,自拟表格,并记录有关数据。电路的截止频率 f0(按学号的最后两位数为你设计的移相电路的工作频率 kHz,如某同学的学号为 202410501052,其工作频率为 52kHz)2.自行设计“方氏电...
