s-0.13μm-CMOS前置放大器设计的开题报告

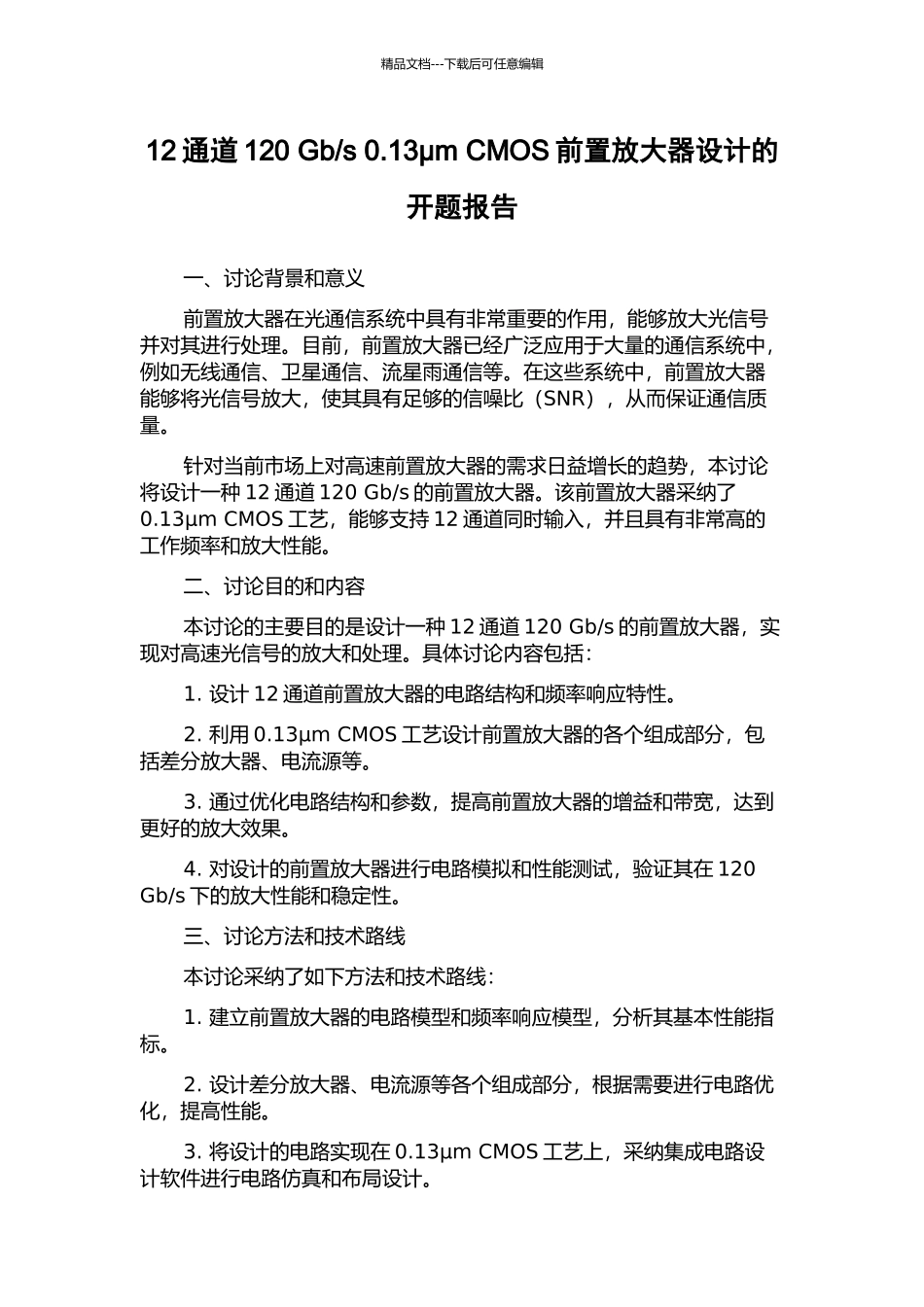

s-0.13μm-CMOS前置放大器设计的开题报告_第1页
1/2

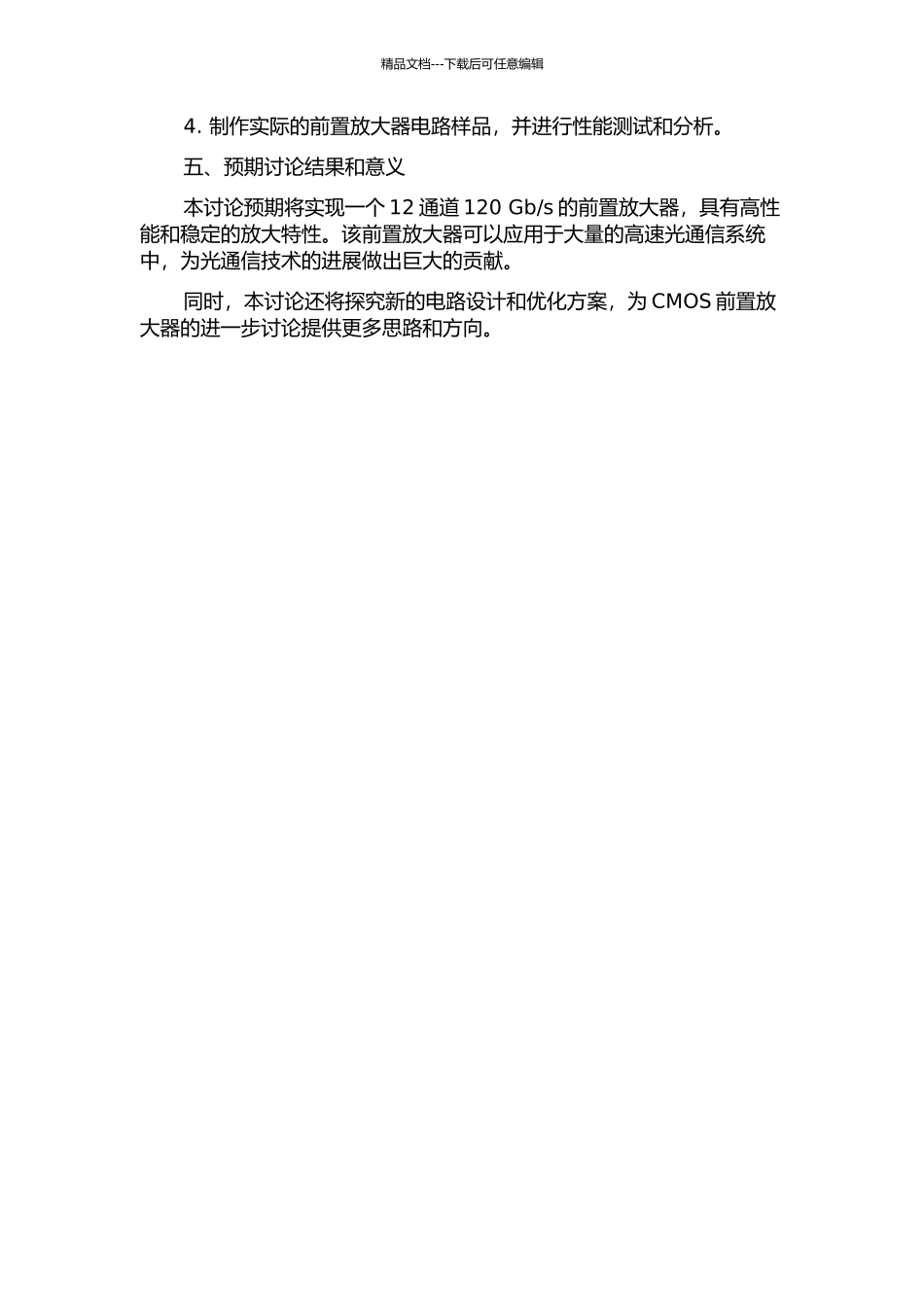

s-0.13μm-CMOS前置放大器设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑12 通道 120 Gb/s 0.13μm CMOS 前置放大器设计的开题报告一、讨论背景和意义前置放大器在光通信系统中具有非常重要的作用,能够放大光信号并对其进行处理。目前,前置放大器已经广泛应用于大量的通信系统中,例如无线通信、卫星通信、流星雨通信等。在这些系统中,前置放大器能够将光信号放大,使其具有足够的信噪比(SNR),从而保证通信质量。针对当前市场上对高速前置放大器的需求日益增长的趋势,本讨论将设计一种 12 通道 120 Gb/s 的前置放大器。该前置放大器采纳了0.13μm CMOS 工艺,能够支持 12 通道同时输入,并且具有非常高的工作频率和放大性能。二、讨论目的和内容本讨论的主要目的是设计一种 12 通道 120 Gb/s 的前置放大器,实现对高速光信号的放大和处理。具体讨论内容包括:1. 设计 12 通道前置放大器的电路结构和频率响应特性。2. 利用 0.13μm CMOS 工艺设计前置放大器的各个组成部分,包括差分放大器、电流源等。3. 通过优化电路结构和参数,提高前置放大器的增益和带宽,达到更好的放大效果。4. 对设计的前置放大器进行电路模拟和性能测试,验证其在 120 Gb/s 下的放大性能和稳定性。三、讨论方法和技术路线本讨论采纳了如下方法和技术路线:1. 建立前置放大器的电路模型和频率响应模型,分析其基本性能指标。2. 设计差分放大器、电流源等各个组成部分,根据需要进行电路优化,提高性能。3. 将设计的电路实现在 0.13μm CMOS 工艺上,采纳集成电路设计软件进行电路仿真和布局设计。精品文档---下载后可任意编辑4. 制作实际的前置放大器电路样品,并进行性能测试和分析。五、预期讨论结果和意义本讨论预期将实现一个 12 通道 120 Gb/s 的前置放大器,具有高性能和稳定的放大特性。该前置放大器可以应用于大量的高速光通信系统中,为光通信技术的进展做出巨大的贡献。同时,本讨论还将探究新的电路设计和优化方案,为 CMOS 前置放大器的进一步讨论提供更多思路和方向。
