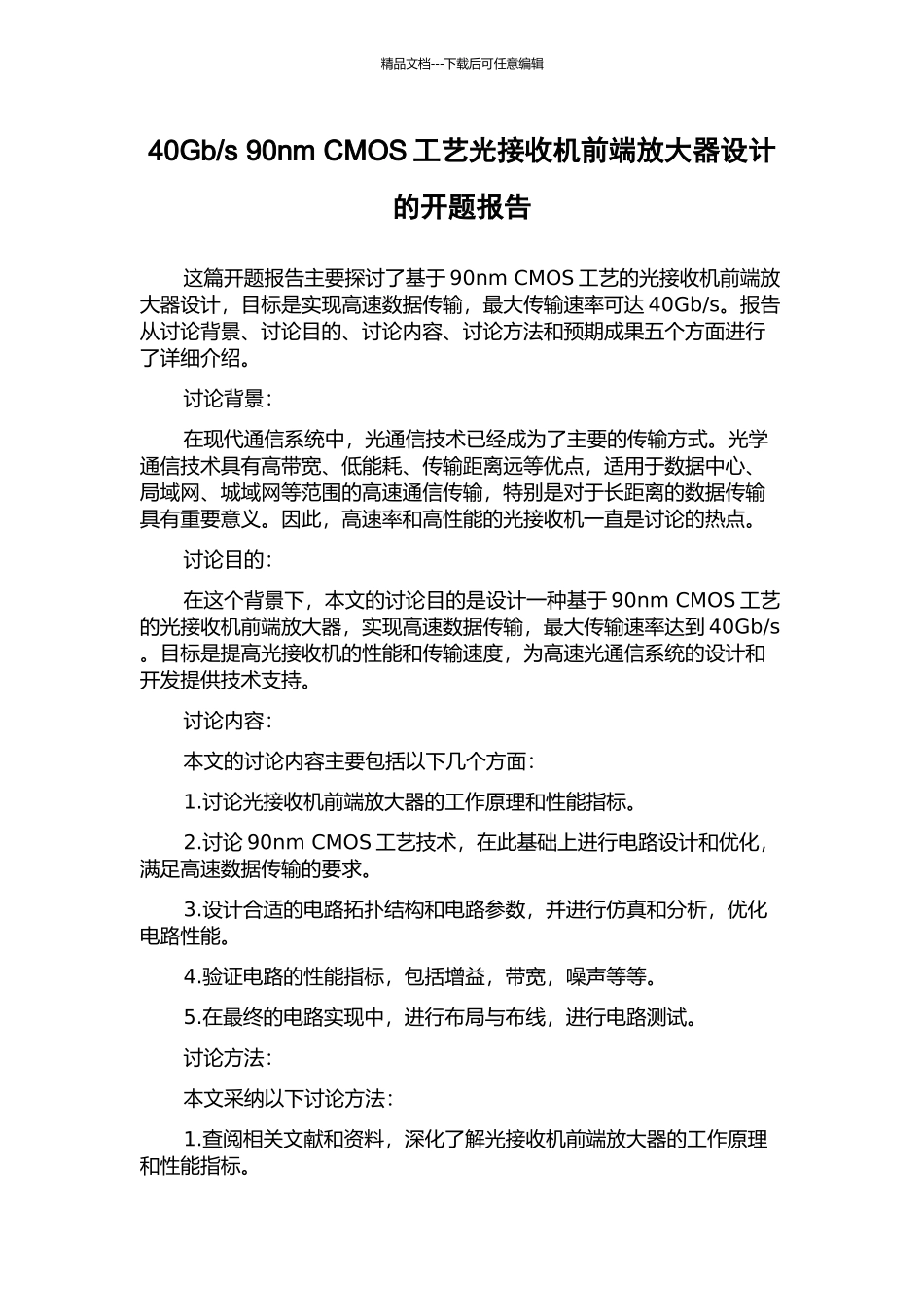

精品文档---下载后可任意编辑40Gb/s 90nm CMOS 工艺光接收机前端放大器设计的开题报告这篇开题报告主要探讨了基于 90nm CMOS 工艺的光接收机前端放大器设计，目标是实现高速数据传输，最大传输速率可达 40Gb/s。报告从讨论背景、讨论目的、讨论内容、讨论方法和预期成果五个方面进行了详细介绍。讨论背景：在现代通信系统中，光通信技术已经成为了主要的传输方式。光学通信技术具有高带宽、低能耗、传输距离远等优点，适用于数据中心、局域网、城域网等范围的高速通信传输，特别是对于长距离的数据传输具有重要意义。因此，高速率和高性能的光接收机一直是讨论的热点。讨论目的：在这个背景下，本文的讨论目的是设计一种基于 90nm CMOS 工艺的光接收机前端放大器，实现高速数据传输，最大传输速率达到 40Gb/s。目标是提高光接收机的性能和传输速度，为高速光通信系统的设计和开发提供技术支持。讨论内容：本文的讨论内容主要包括以下几个方面：1.讨论光接收机前端放大器的工作原理和性能指标。2.讨论 90nm CMOS 工艺技术，在此基础上进行电路设计和优化，满足高速数据传输的要求。3.设计合适的电路拓扑结构和电路参数，并进行仿真和分析，优化电路性能。4.验证电路的性能指标，包括增益，带宽，噪声等等。5.在最终的电路实现中，进行布局与布线，进行电路测试。讨论方法：本文采纳以下讨论方法：1.查阅相关文献和资料，深化了解光接收机前端放大器的工作原理和性能指标。精品文档---下载后可任意编辑2.熟练掌握 90nm CMOS 工艺技术，在此基础上进行电路设计和优化，满足高速数据传输的要求。3.运用仿真软件进行电路设计和优化，并进行仿真分析，得到电路的性能指标。4.在电路实现的过程中，需要进行合理的布局与布线，并进行器件选型和损耗分析，以满足设计目标。5.在电路测试和评估中，运用现代测试仪器和技术手段进行数据采集和分析，评估电路实现的性能指标。预期成果：通过本文的讨论，期望能够实现以下成果:1.设计出一种高速率、高性能的光接收机前端放大器，最大传输速率达到 40Gb/s。2.充分利用 90nm CMOS 工艺，设计出低功耗、高性能的电路。3.利用仿真分析工具对电路进行分析和优化，得出电路的性能指标，并在实验中通过测试得到验证。4.为高速光通信系统的设计和开发提供技术支持。5.发表相关论文，并吸引更多的讨论者进行相关讨论。
