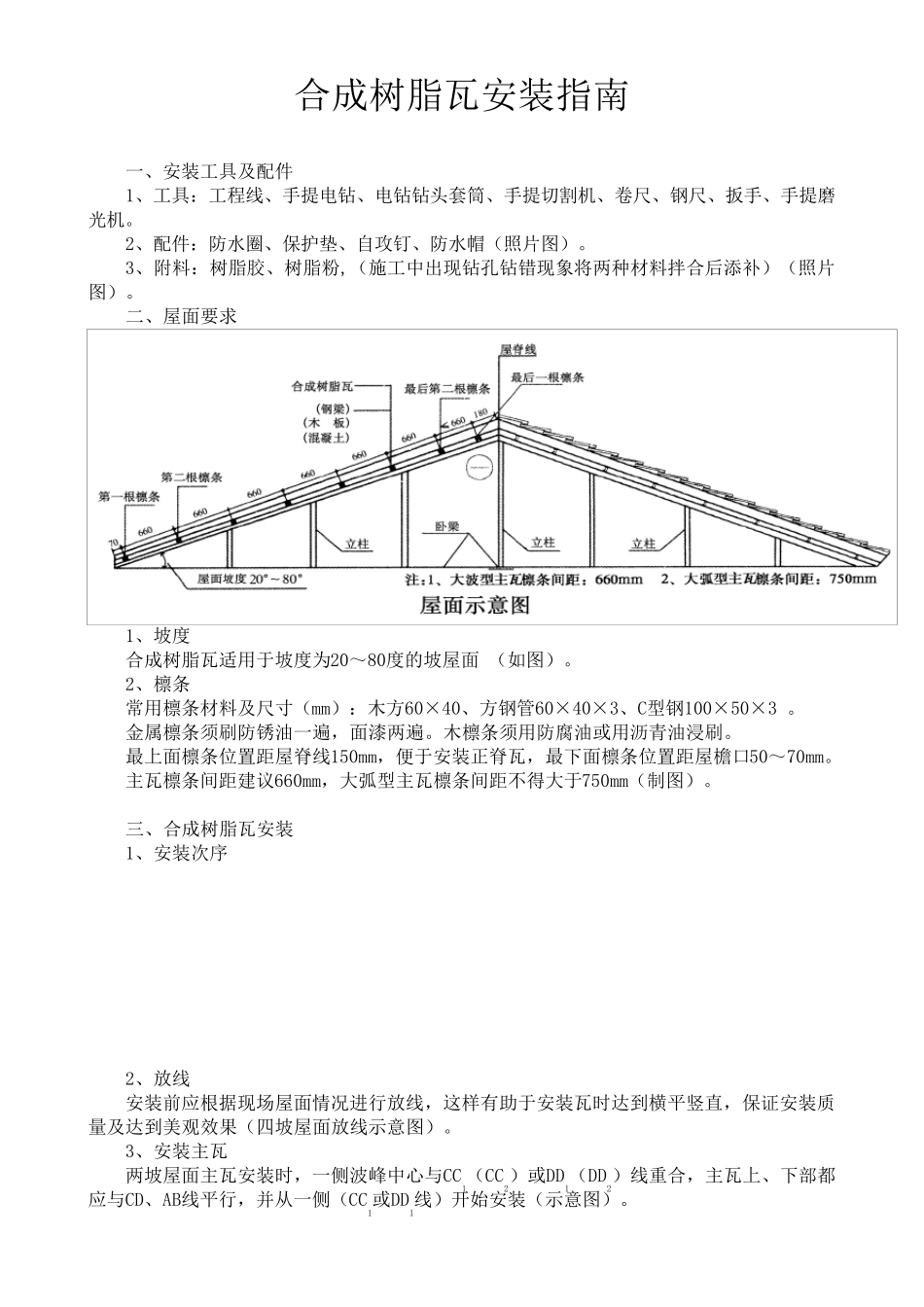

合成树脂瓦安装指南 一、安装工具及配件 1、工具：工程线、手提电钻、电钻钻头套筒、手提切割机、卷尺、钢尺、扳手、手提磨光机。 2、配件：防水圈、保护垫、自攻钉、防水帽（照片图）。 3、附料：树脂胶、树脂粉,（施工中出现钻孔钻错现象将两种材料拌合后添补）（照片图）。 二、屋面要求 1、坡度 合成树脂瓦适用于坡度为20～80度的坡屋面 （如图）。 2、檩条 常用檩条材料及尺寸（mm）：木方60×40、方钢管60×40×3、C型钢100×50×3 。 金属檩条须刷防锈油一遍，面漆两遍。木檩条须用防腐油或用沥青油浸刷。 最上面檩条位置距屋脊线150mm，便于安装正脊瓦，最下面檩条位置距屋檐口50～70mm。 主瓦檩条间距建议660mm，大弧型主瓦檩条间距不得大于750mm（制图）。 三、合成树脂瓦安装 1、安装次序 2、放线 安装前应根据现场屋面情况进行放线，这样有助于安装瓦时达到横平竖直，保证安装质量及达到美观效果（四坡屋面放线示意 图）。 3、安装主瓦 两坡屋面主瓦安装时，一侧 波 峰 中心 与 CC1（CC2）或DD1（DD2）线重 合，主瓦上、下部 都应与 CD、AB线平行，并 从 一侧 （CC1或DD1线）开 始 安装（示意 图）。 第一张瓦的安装最为重要，一定要保证瓦底边与CC1（CC2）或DD1（DD2）线垂直不得倾斜，位置摆正后，在最下端檩条和瓦的中心位置（波峰）处将瓦固定（示意图）。 为防止单向搭接造成的倾斜和不平整现象，主瓦横向安装要一上、一下排列，即第二张瓦扣压第一张瓦和第三张瓦，第四张瓦扣压第三张和第五张瓦并各搭接一个瓦波，其余以此类推（示意图）。 安装过程中要随时检查瓦底边与施工线的垂直，确认无误后再将固定件安装齐全（示意图）。 纵向安装要搭接瓦的一个节长（示意图）。 两坡屋面主瓦安装应两侧同步进行，以确保正脊瓦安装的波峰吻合（示意图）。 主瓦安装选用直径4mm、长度75mm的自攻钉；正脊瓦、斜脊瓦安装根据固定位置的不同，选用直径4mm,长度110-150mm的自攻钉（示意图）。 固定瓦时先将防水圈置于保护垫下面的凹槽内,并将自攻钉穿过保护垫中心孔(弧面朝下),电钻要与瓦面垂直,紧固瓦时钉的松紧要适中,完毕后再安装防水帽（示意图）。 钢檩条采用自攻钉或不锈钢角钉，木檩条采用自攻螺丝。在需固定的波峰上先钻大于自攻螺丝直径2mm的孔，每隔一个波峰固定一套配件（示意图）。 四坡屋面安装时先安主瓦（方 法 同两坡屋）。主瓦安装完毕后再安装两侧三角形 屋面，由 中心线...
