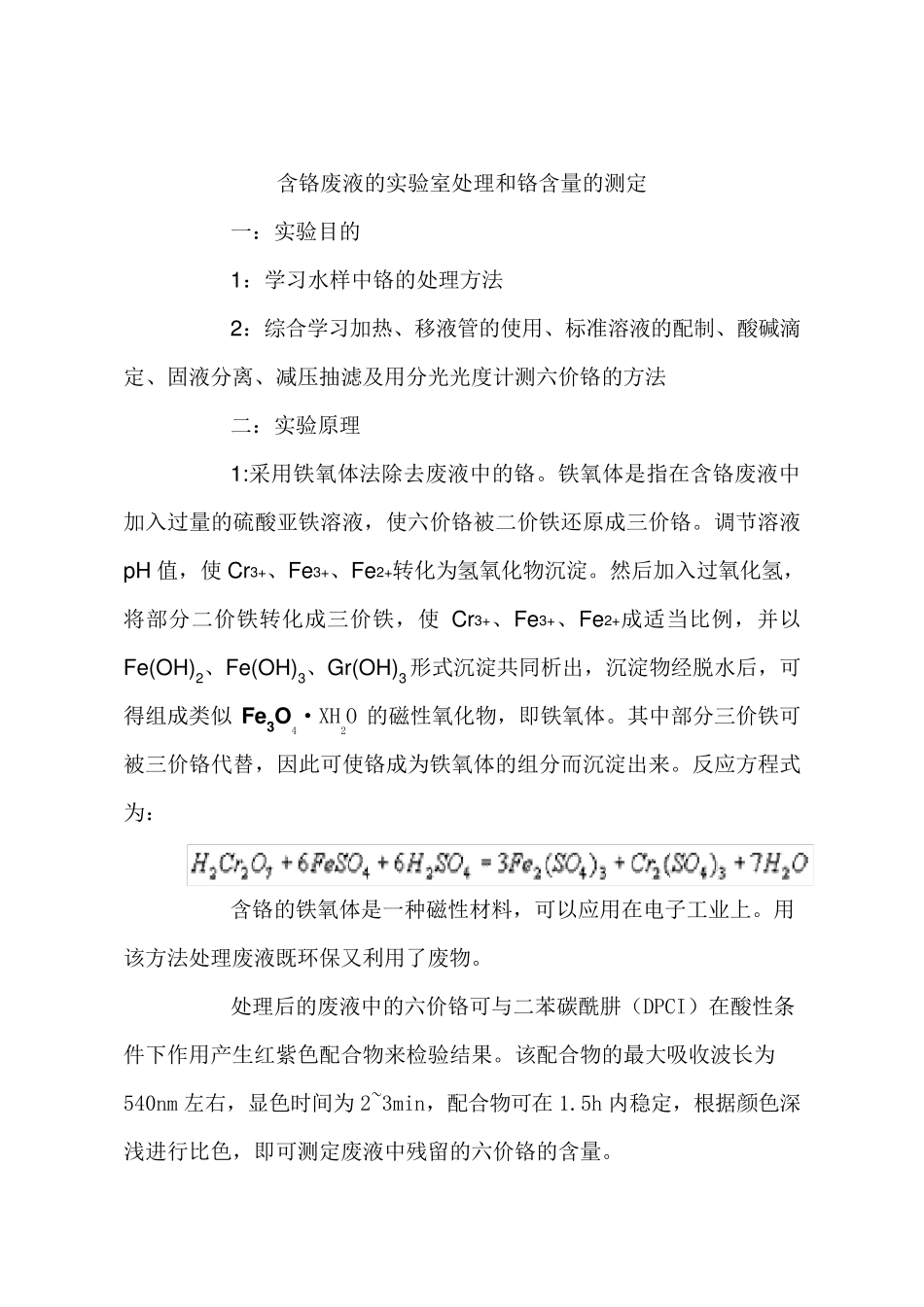

含铬废液的实验室处理和铬含量的测定 一：实验目的 1：学习水样中铬的处理方法 2：综合学习加热、移液管的使用、标准溶液的配制、酸碱滴定、固液分离、减压抽滤及用分光光度计测六价铬的方法 二：实验原理 1:采用铁氧体法除去废液中的铬
铁氧体是指在含铬废液中加入过量的硫酸亚铁溶液，使六价铬被二价铁还原成三价铬
调节溶液pH 值，使Cr3+、Fe3+、Fe2+转化为氢氧化物沉淀
然后加入过氧化氢，将部分二价铁转化成三价铁，使Cr3+、Fe3+、Fe2+成适当比例，并以Fe(OH)2、Fe(OH)3、Gr(OH)3 形式沉淀共同析出，沉淀物经脱水后，可得组成类似Fe3O4·XH2O 的磁性氧化物，即铁氧体
其中部分三价铁可被三价铬代替，因此可使铬成为铁氧体的组分而沉淀出来
反应方程式为： 含铬的铁氧体是一种磁性材料，可以应用在电子工业上
用该方法处理废液既环保又利用了废物
处理后的废液中的六价铬可与二苯碳酰肼（DPCI）在酸性条件下作用产生红紫色配合物来检验结果
该配合物的最大吸收波 长 为540nm 左 右 ，显 色时 间 为2~3min，配合物可在1
5h 内 稳 定，根 据 颜 色深浅 进 行 比色，即可测定废液中残 留 的六价铬的含量

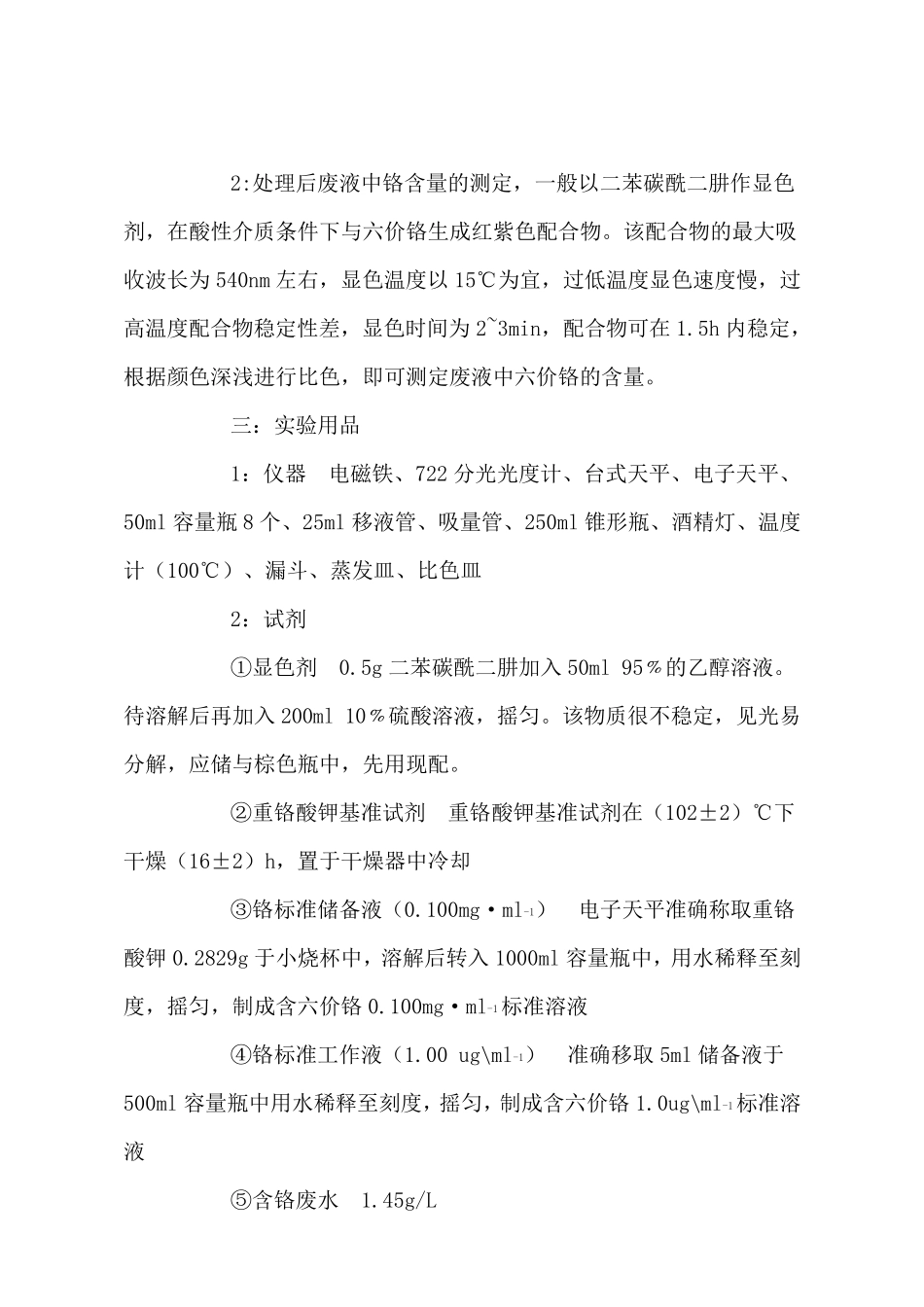

2:处 理 后 废 液 中 铬 含 量 的 测 定 ， 一 般 以 二 苯 碳 酰 二 肼 作 显 色剂 ， 在 酸 性 介 质 条 件 下 与 六 价 铬 生 成 红 紫 色 配 合 物
该 配 合 物 的 最 大 吸收 波 长 为 540nm 左 右 ， 显 色 温 度 以 15℃ 为 宜 ， 过 低 温 度 显 色 速 度 慢 ， 过高 温 度 配 合 物 稳 定 性 差 ， 显 色 时 间 为 2~3min， 配 合 物 可 在 1
5h 内 稳 定 ，根 据 颜 色 深 浅 进 行 比 色 ， 即 可 测 定 废 液 中 六
