吸附干燥器的设计

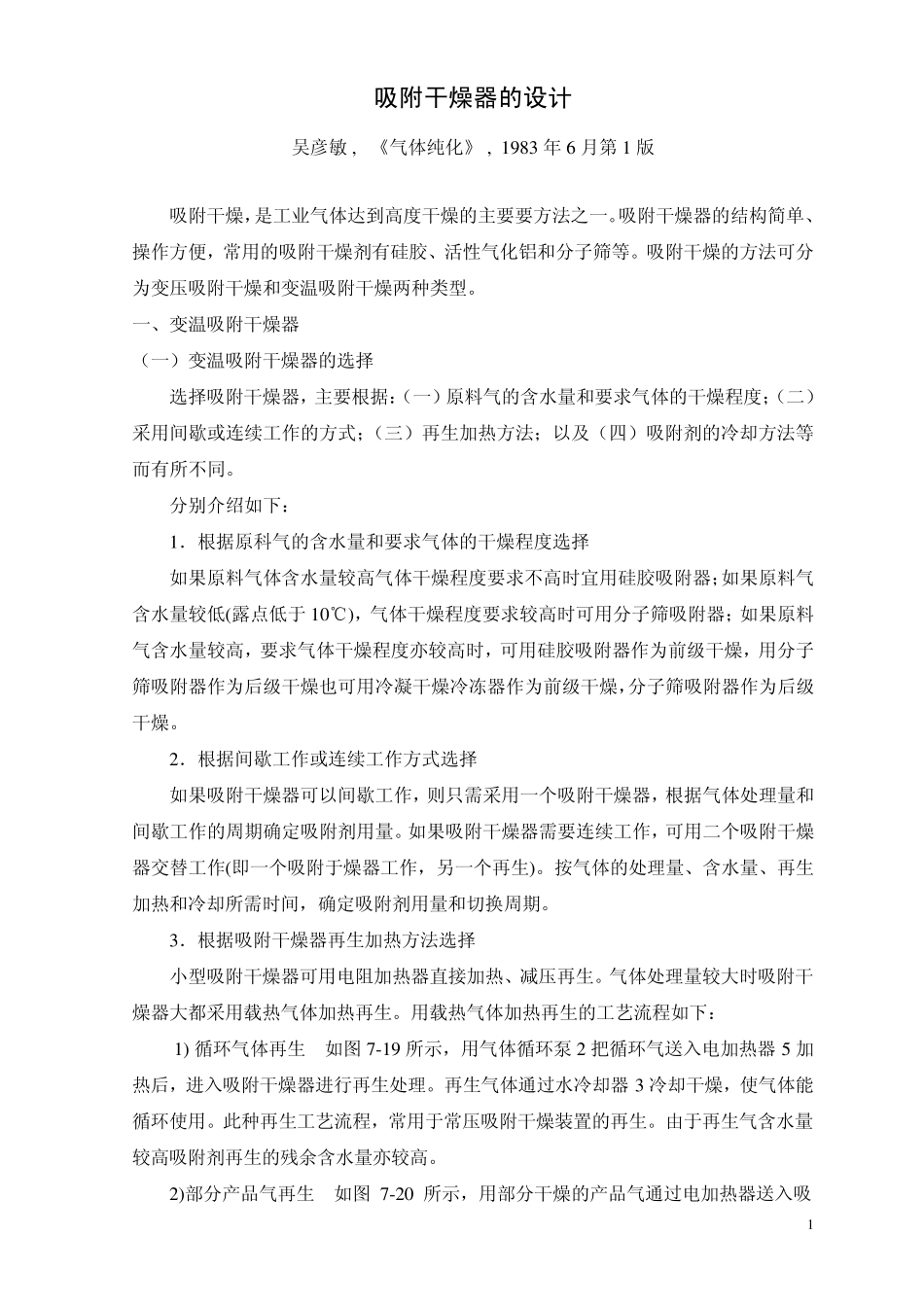

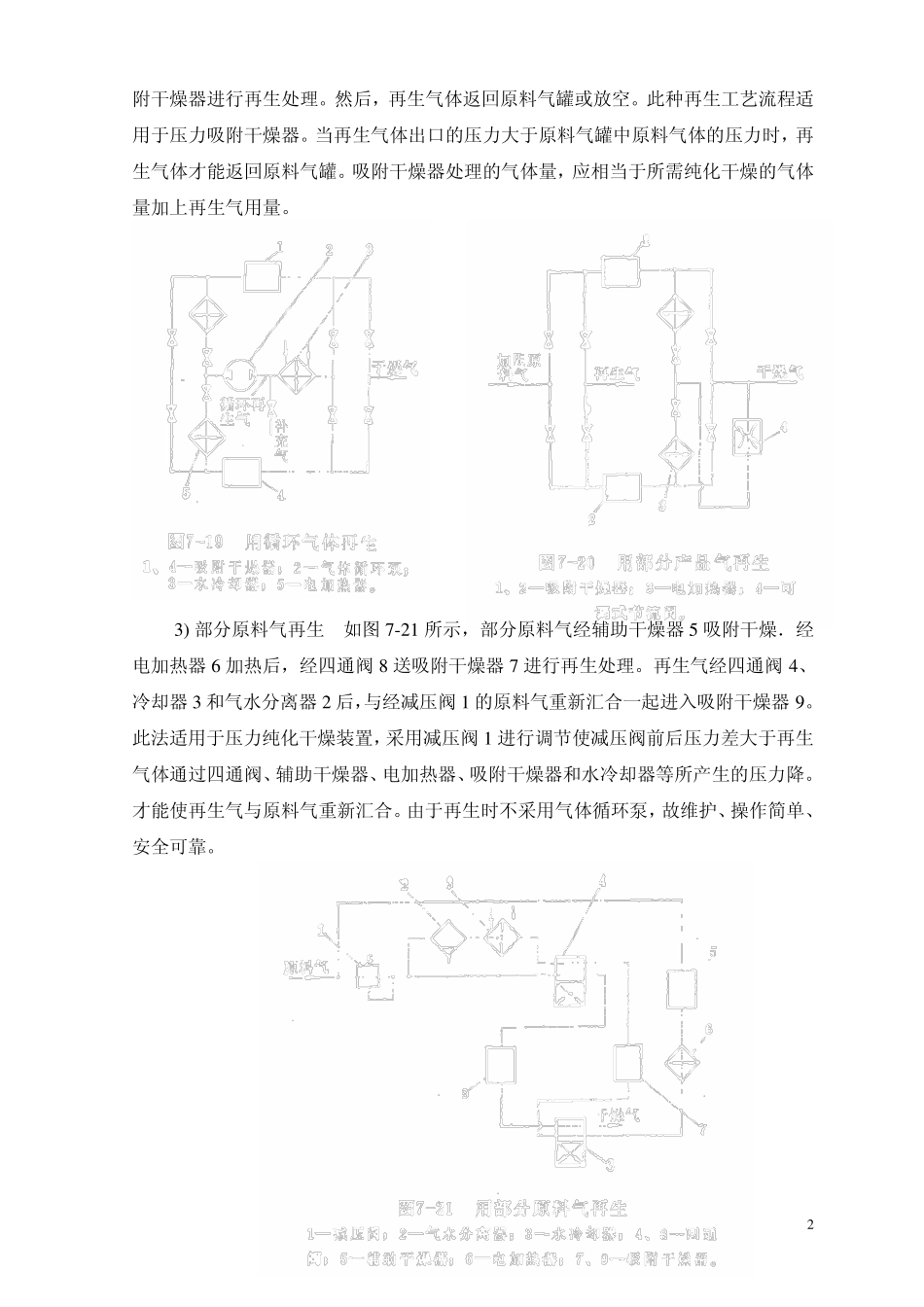

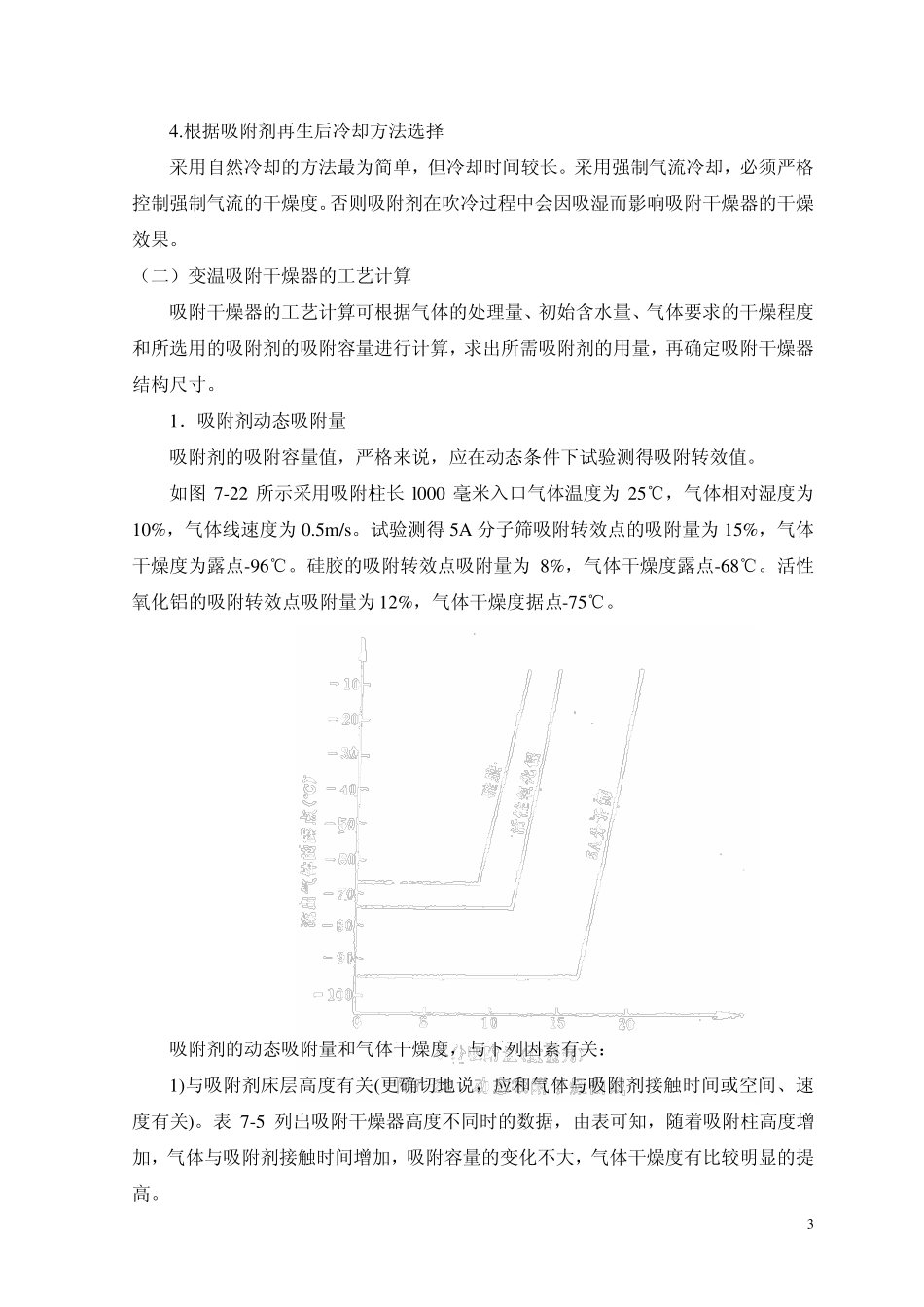

1吸附干燥器的设计 吴彦敏 , 《气体纯化》 , 1 9 8 3 年6 月第1 版 吸附干燥，是工业气体达到高度干燥的主要要方法之一。吸附干燥器的结构简单、操作方便，常用的吸附干燥剂有硅胶、活性气化铝和分子筛等。吸附干燥的方法可分为变压吸附干燥和变温吸附干燥两种类型。 一、变温吸附干燥器 （一）变温吸附干燥器的选择 选择吸附干燥器，主要根据：（一）原料气的含水量和要求气体的干燥程度；（二）采用间歇或连续工作的方式；（三）再生加热方法；以及（四）吸附剂的冷却方法等而有所不同。 分别介绍如下： 1 ．根据原科气的含水量和要求气体的干燥程度选择 如果原料气体含水量较高气体干燥程度要求不高时宜用硅胶吸附器；如果原料气含水量较低(露点低于1 0 ℃)，气体干燥程度要求较高时可用分子筛吸附器；如果原料气含水量较高，要求气体干燥程度亦较高时，可用硅胶吸附器作为前级干燥，用分子筛吸附器作为后级干燥也可用冷凝干燥冷冻器作为前级干燥，分子筛吸附器作为后级干燥。 2 ．根据间歇工作或连续工作方式选择 如果吸附干燥器可以间歇工作，则只需采用一个吸附干燥器，根据气体处理量和间歇工作的周期确定吸附剂用量。如果吸附干燥器需要连续工作，可用二个吸附干燥器交替工作(即一个吸附于燥器工作，另一个再生)。按气体的处理量、含水量、再生加热和冷却所需时间，确定吸附剂用量和切换周期。 3 ．根据吸附干燥器再生加热方法选择 小型吸附干燥器可用电阻加热器直接加热、减压再生。气体处理量较大时吸附干燥器大都采用载热气体加热再生。用载热气体加热再生的工艺流程如下： 1 ) 循环气体再生 如图 7 -1 9 所示，用气体循环泵 2 把循环气送入电加热器5 加热后，进入吸附干燥器进行再生处理。再生气体通过水冷却器3 冷却干燥，使气体能循环使用。此种再生工艺流程，常用于常压吸附干燥装置的再生。由于再生气含水量较高吸附剂再生的残余含水量亦较高。 2 )部分产品气再生 如图 7 -2 0 所示，用部分干燥的产品气通过电加热器送入吸附干燥器进行再生处理。然后，再生气体返回原料气罐或放空。此种再生工艺流程适用于压力吸附干燥器。当再生气体出口的压力大于原料气罐中原料气体的压力时，再生气体才能返回原料气罐。吸附干燥器处理的气体量，应相当于所需纯化干燥的气体量加上再生气用量。 3 ) 部分原料气再生 如图7 -2 1 所示，部分原料气经辅助干燥器5 吸附干燥．经电加热器6 加...
