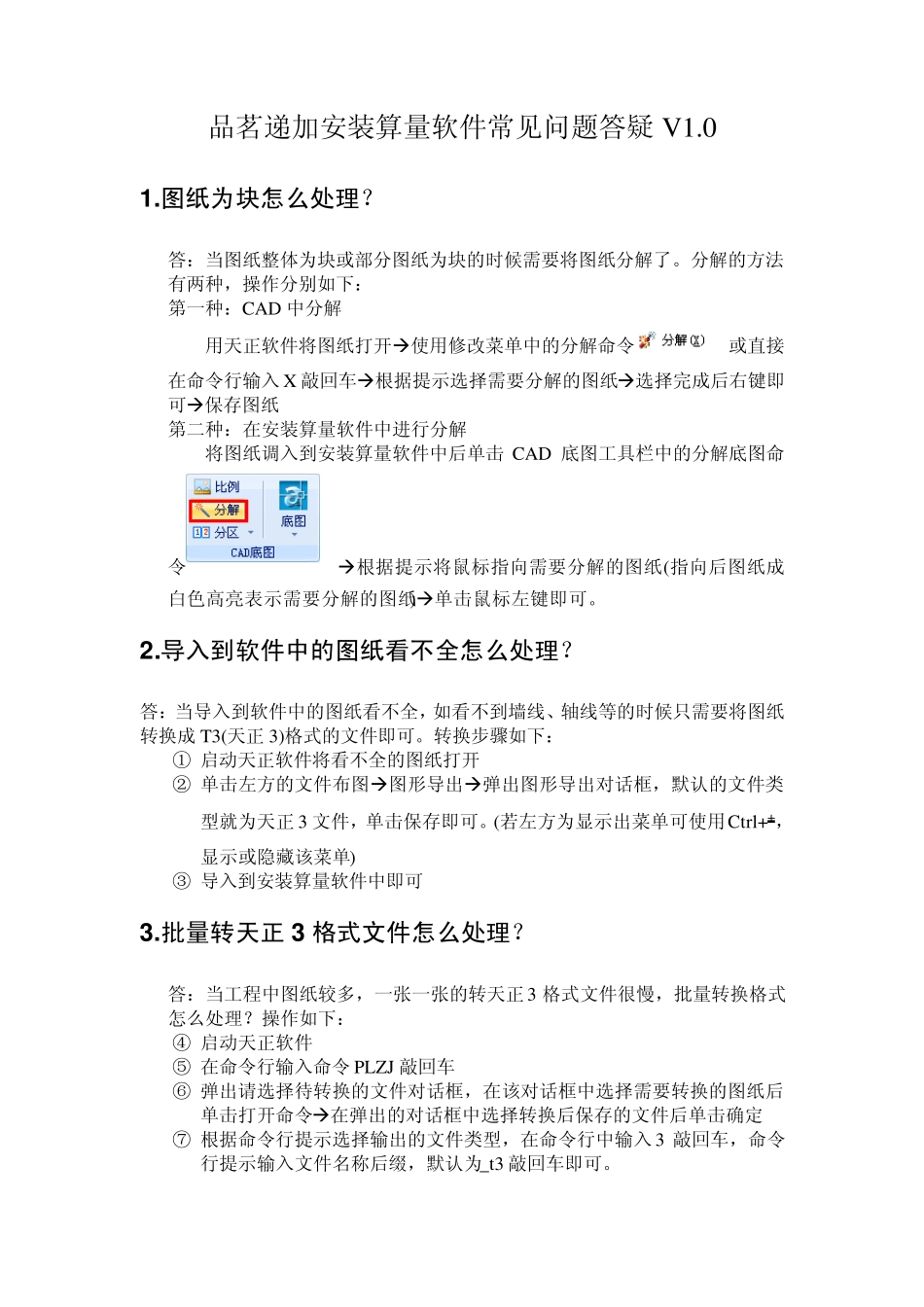

品茗递加安装算量软件常见问题答疑V1.0 1 .图纸为块怎么处理? 答:当图纸整体为块或部分图纸为块的时候需要将图纸分解了。分解的方法有两种,操作分别如下: 第一种:CAD 中分解 用天正软件将图纸打开使用修改菜单中的分解命令或直接在命令行输入X 敲回车根据提示选择需要分解的图纸选择完成后右键即可保存图纸 第二种:在安装算量软件中进行分解 将图纸调入到安装算量软件中后单击CAD 底图工具栏中的分解底图命令根据提示将鼠标指向需要分解的图纸(指向后图纸成白色高亮表示需要分解的图纸)单击鼠标左键即可。 2 .导入到软件中的图纸看不全怎么处理? 答:当导入到软件中的图纸看不全,如看不到墙线、轴线等的时候只需要将图纸转换成T3(天正3)格式的文件即可。转换步骤如下: ① 启动天正软件将看不全的图纸打开 ② 单击左方的文件布图图形导出弹出图形导出对话框,默认的文件类型就为天正3 文件,单击保存即可。(若左方为显示出菜单可使用Ctrl++,显示或隐藏该菜单) ③ 导入到安装算量软件中即可 3 .批量转天正 3 格式文件怎么处理? 答:当工程中图纸较多,一张一张的转天正3 格式文件很慢,批量转换格式怎么处理?操作如下: ④ 启动天正软件 ⑤ 在命令行输入命令PLZJ 敲回车 ⑥ 弹出请选择待转换的文件对话框,在该对话框中选择需要转换的图纸后单击打开命令在弹出的对话框中选择转换后保存的文件后单击确定 ⑦ 根据命令行提示选择输出的文件类型,在命令行中输入3 敲回车,命令行提示输入文件名称后缀,默认为_t3 敲回车即可。 ⑧ 批量转换文件格式的时候文件越多图纸越大需要的时间越多,所以在命令行上方提示成功的转换 TArch3 文件:XXX 的时候才推出天正软件,以免在没有转换的情况下推出天正软件导致图形没有转换成功。 4.图纸为加密图纸怎么处理?(使用天正加密块解密工具) 答:当我们拿到的图纸为加密图纸的时候怎么处理?使用解密工具解密即可。那么首先我们怎么知道图纸是否是加密块呢?一般图纸的块加密双击该块出现如下图提示输入密码: 解密的操作步骤如下: ⑨ 用天正软件将加密的图纸打开 ⑩ 调入解密工具,将解密工具直接拖动到图形区即可 ⑪ 在命令行输入命令 YJT_GJFJ 后敲回车 ⑫ 根据提示选择需要分解的块,鼠标左键单击该块即可。 ⑬ 分解成功后将文件转成天正 3 格式文件即可。 5.图纸在布局里怎样处理? 答:当我们需要计算的图纸在...
