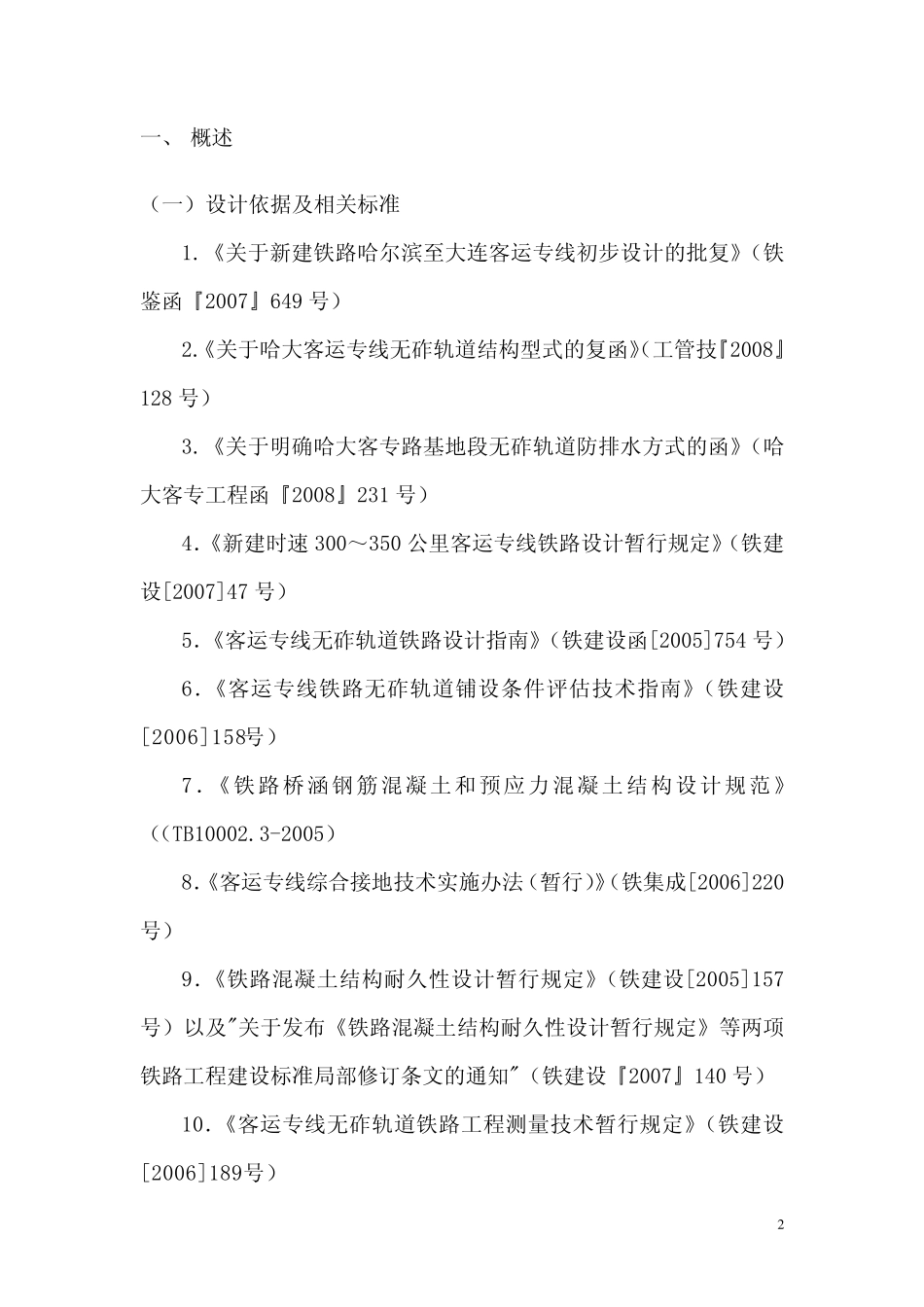

1 哈大客运专线沈大段 CRTS Ⅰ型板式无砟轨道地段设计 技术交底 铁道第三勘察设计院集团有限公司 2009 年 10 月 2一、 概述 （一）设计依据及相关标准 1.《关于新建铁路哈尔滨至大连客运专线初步设计的批复》（铁鉴函『2007』649 号） 2.《关于哈大客运专线无砟轨道结构型式的复函》（工管技『2008』128 号） 3.《关于明确哈大客专路基地段无砟轨道防排水方式的函》（哈大客专工程函『2008』231 号） 4．《新建时速 300～350 公里客运专线铁路设计暂行规定》（铁建设[2007]47 号） 5．《客运专线无砟轨道铁路设计指南》（铁建设函[2005]754 号） 6．《客运专线铁路无砟轨道铺设条件评估技术指南》（铁建设[2006]158号） 7．《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（（TB10002.3-2005） 8．《客运专线综合接地技术实施办法（暂行）》（铁集成[2006]220号） 9．《铁路混凝土结构耐久性设计暂行规定》（铁建设[2005]157号）以及"关于发布《铁路混凝土结构耐久性设计暂行规定》等两项铁路工程建设标准局部修订条文的通知"（铁建设『2007』140 号） 10．《客运专线无砟轨道铁路工程测量技术暂行规定》（铁建设[2006]189号） 311．《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号） 12．《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2003） 13．《客运专线无砟轨道铁路工程施工质量验收暂行标准》（铁建设[2007]85 号） 14．《客运专线铁路CRTSⅠ型板式无砟轨道混凝土轨道板暂行技术条件》（科技基 [2008]74 号） 15．《客运专线铁路CRTSⅠ型板式无砟轨道水泥乳化沥青砂浆暂行技术条件》（科技基 [2008]74 号）及《客运专线铁路CRTSⅠ型板式无砟轨道水泥乳化沥青砂浆暂行技术条件—严寒地区补充规定》 （科技基 [2009]77号） 16．《客运专线铁路CRTSⅠ型板式无砟轨道凸形挡台填充聚氨酯树脂（CPU）暂行技术条件》（科技基 [2008]74 号） 17．《客运专线无砟轨道充填式垫板暂行技术条件》（科技基[2008]74 号） （二）图纸组成 1．梁面预埋套筒布置图 2．桥梁地段无砟轨道结构设计图（第一册） 3．桥梁地段无砟轨道结构设计图（第二册） 4．路基地段无砟轨道结构设计图 5．隧道地段无砟轨道结构设计图 （三）轨道结构型式 41．结构组成 CRTS Ⅰ型板式无砟轨道由 60kg/m 钢轨、WJ－7B 型扣件、预制轨道板、乳化沥青水泥砂浆（CA 砂浆）、混凝土凸形挡台及混凝...
