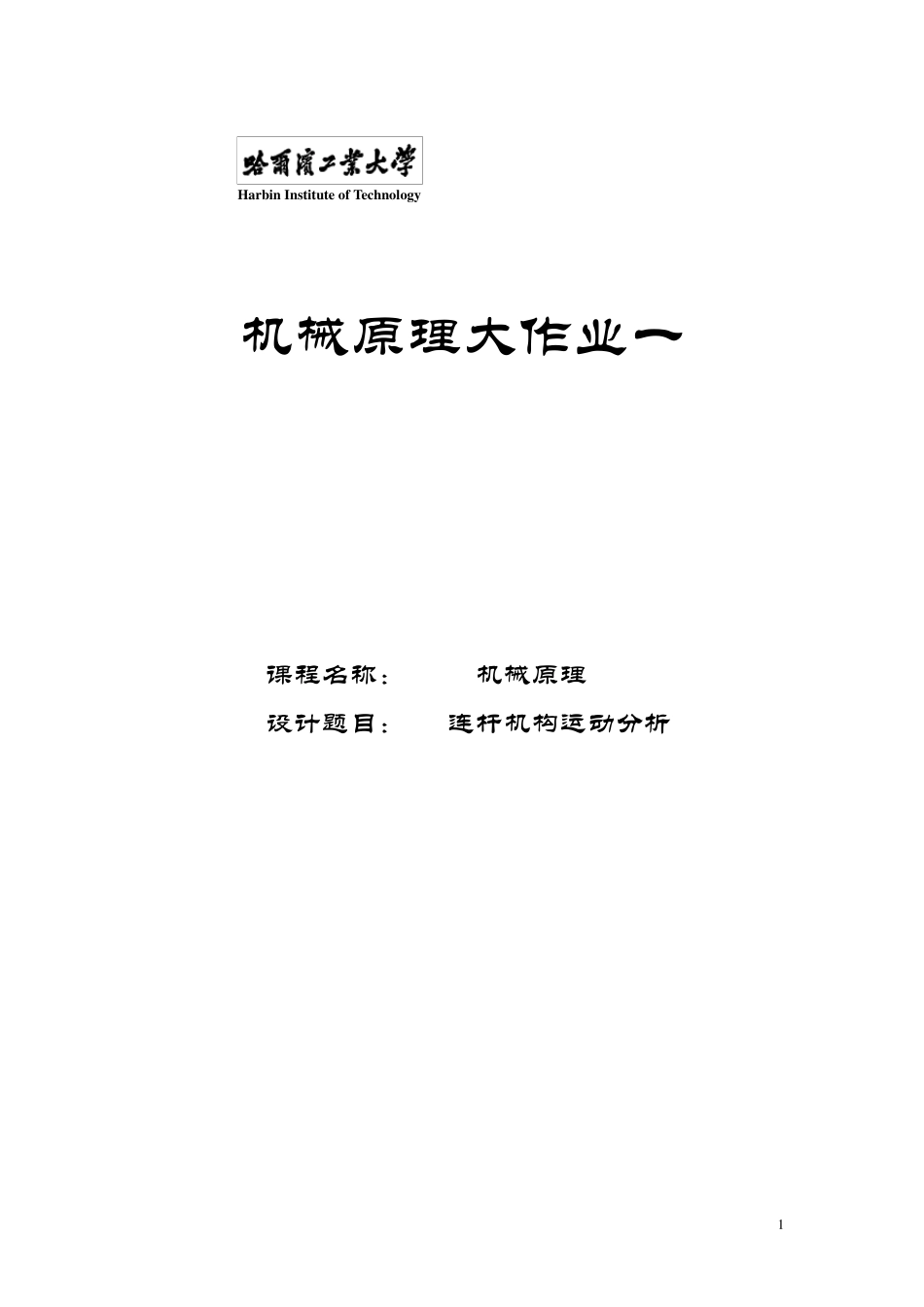

哈工大机械原理大作业1连杆机构运动分析30题_第1页
1/23

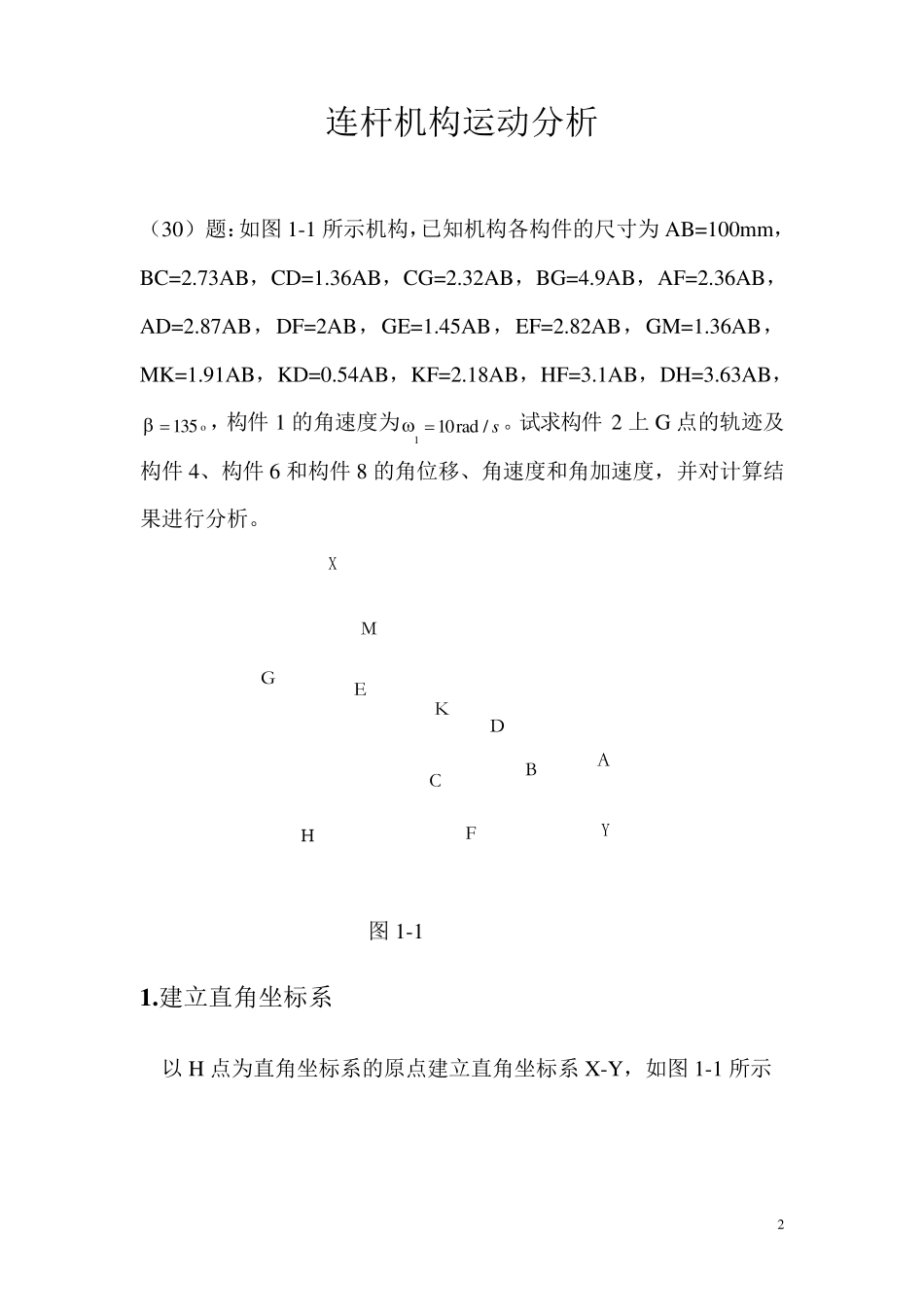

哈工大机械原理大作业1连杆机构运动分析30题_第2页
2/23
哈工大机械原理大作业1连杆机构运动分析30题_第3页
3/23
1 Harbin Institute of Technology 机械原理大作业一 课程名称: 机械原理 设计题目: 连杆机构运动分析 2 连杆机构运动分析 (30)题:如图1-1 所示机构,已知机构各构件的尺寸为AB=100mm,BC=2.73AB,CD=1.36AB,CG=2.32AB,BG=4.9AB,AF=2.36AB,AD=2.87AB,DF=2AB,GE=1.45AB,EF=2.82AB,GM=1.36AB,MK=1.91AB,KD=0.54AB,KF=2.18AB,HF=3.1AB,DH=3.63AB,o135,构件1 的角速度为s/rad101 。试求构件2 上G 点的轨迹及构件4、构件6 和构件8 的角位移、角速度和角加速度,并对计算结果进行分析。 HGMECFKDBAXY 图1-1 1 .建立直角坐标系 以 H 点为直角坐标系的原点建立直角坐标系 X-Y,如图1-1 所示 3 2 .机构结构分析 该机构由I 级杆组RR(原动件AB)、II 级杆组RRR(杆2、9)、II 级杆组RRR(杆5、6)、II 级杆组RRR(杆7、8)、II 级杆组RPR(杆4、滑块 3)组成。I 级杆组RR(原动件AB)如图 1-2 所示,II级杆组RRR(杆2、9)如图 1-3 所示,II 级杆组RRR(杆5、6)如图 1-4 所示,II 级杆组RRR(杆7、8)如图 1-5 所示,II 级杆组RPR(杆4、滑块 3)如图 1-6 所示。 图 1-2 图 1-3 4 图 1 -4 图 1 -5 图 1 -6 5 图1-7 3 .各基本杆组运动分析 1. I 级杆组RR(原动件AB) 如图1-2 所示,已知原动件杆1 的转角360-0,pi,角速度srad /101  ,角加速度0 ,运动副A 的位置坐标为mmymmxAA5.41,3.542,速度为0,0AAyx,加速度为0,0AAyx,原动件杆1 的长度 mmlAB100。 1)位置分析 )cos( iABABlxx )sin( iABABlyy 2)速度和加速度分析 )sin( iABxAxBlwvv 6 )sin( iAByAyBlwvv )sin()cos(2iABiABxAxBellwaa )()sin(2iABiAByAyBcoaellwaa 将已知参数带入可求出yBxByBxBBBaavvyx,,,,,。 2. II级杆组RRR(杆2、9) 如图 1-4 所示,已求出运动副 B 的位置),(BB yx、速度),(BB yx、加速度),(BB yx,已知运动副 D 的位置坐标为mmymmxDD200,303,速度为0,0DDyx,加速度为0,0DDyx,杆长mmlmmlCDBC136,273。 1)杆2 的角位置、角速度、角加速度 B、D 连线与 x 轴的夹角为: BDBDBDyxyyarctan2 杆BC 的位置角为:...
