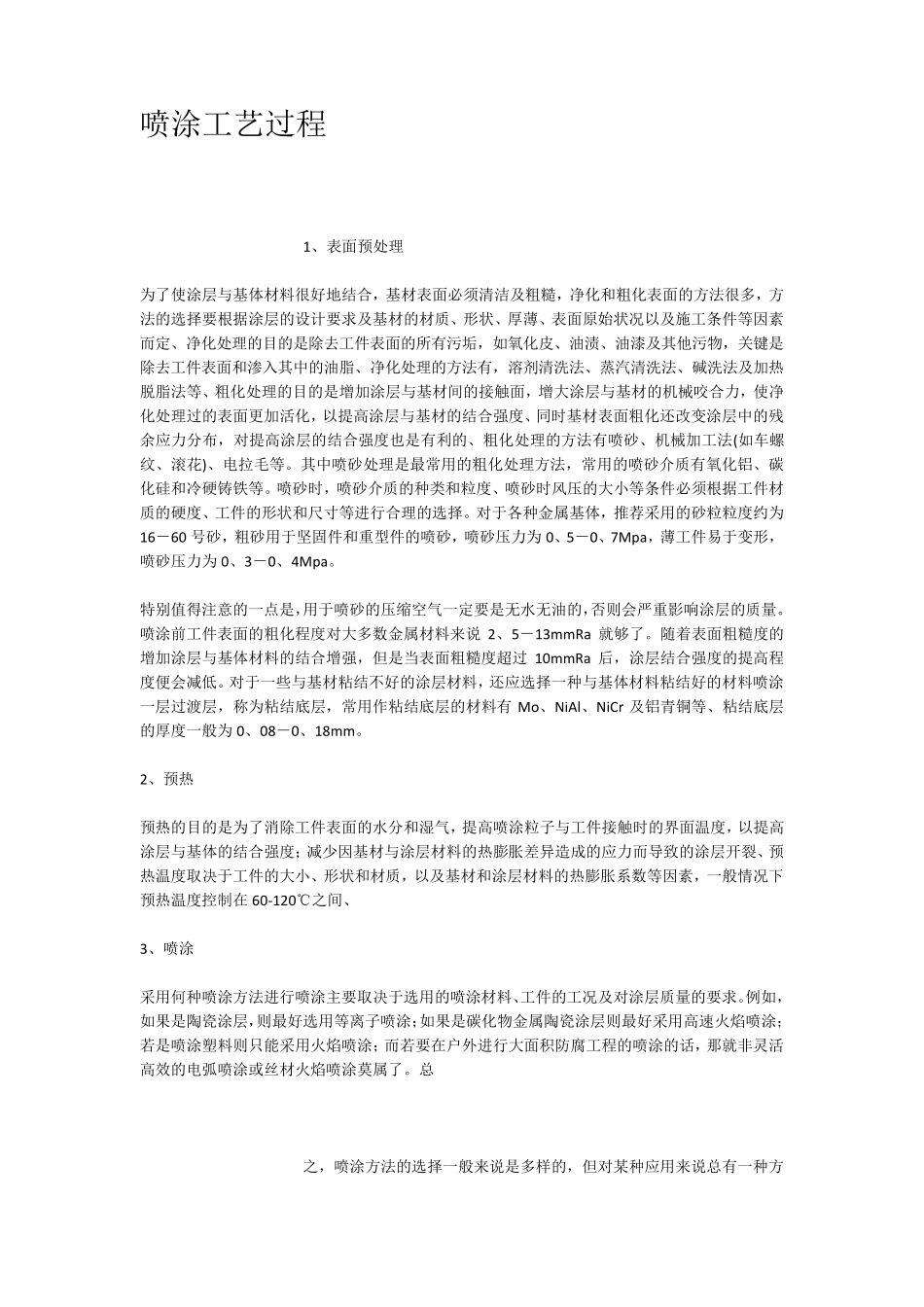

喷涂工艺过程 1、表面预处理 为了使涂层与基体材料很好地结合，基材表面必须清洁及粗糙，净化和粗化表面的方法很多，方法的选择要根据涂层的设计要求及基材的材质、形状、厚薄、表面原始状况以及施工条件等因素而定、净化处理的目的是除去工件表面的所有污垢，如氧化皮、油渍、油漆及其他污物，关键是除去工件表面和渗入其中的油脂、净化处理的方法有，溶剂清洗法、蒸汽清洗法、碱洗法及加热脱脂法等、粗化处理的目的是增加涂层与基材间的接触面，增大涂层与基材的机械咬合力，使净化处理过的表面更加活化，以提高涂层与基材的结合强度、同时基材表面粗化还改变涂层中的残余应力分布，对提高涂层的结合强度也是有利的、粗化处理的方法有喷砂、机械加工法(如车螺纹、滚花)、电拉毛等。其中喷砂处理是最常用的粗化处理方法，常用的喷砂介质有氧化铝、碳化硅和冷硬铸铁等。喷砂时，喷砂介质的种类和粒度、喷砂时风压的大小等条件必须根据工件材质的硬度、工件的形状和尺寸等进行合理的选择。对于各种金属基体，推荐采用的砂粒粒度约为16－60 号砂，粗砂用于坚固件和重型件的喷砂，喷砂压力为 0、5－0、7Mpa，薄工件易于变形，喷砂压力为 0、3－0、4Mpa。 特别值得注意的一点是，用于喷砂的压缩空气一定要是无水无油的，否则会严重影响涂层的质量。喷涂前工件表面的粗化程度对大多数金属材料来说2、5－13mmRa 就够了。随着表面粗糙度的增加涂层与基体材料的结合增强，但是当表面粗糙度超过 10mmRa 后，涂层结合强度的提高程度便会减低。对于一些与基材粘结不好的涂层材料，还应选择一种与基体材料粘结好的材料喷涂一层过渡层，称为粘结底层，常用作粘结底层的材料有 Mo、NiAl、NiCr 及铝青铜等、粘结底层的厚度一般为 0、08－0、18mm。 2、预热 预热的目的是为了消除工件表面的水分和湿气，提高喷涂粒子与工件接触时的界面温度，以提高涂层与基体的结合强度；减少因基材与涂层材料的热膨胀差异造成的应力而导致的涂层开裂、预热温度取决于工件的大小、形状和材质，以及基材和涂层材料的热膨胀系数等因素，一般情况下预热温度控制在60-120℃之间、 3、喷涂 采用何种喷涂方法进行喷涂主要取决于选用的喷涂材料、工件的工况及对涂层质量的要求。例如，如果是陶瓷涂层，则最好选用等离子喷涂；如果是碳化物金属陶瓷涂层则最好采用高速火焰喷涂；若是喷涂塑料则只能采用火焰喷涂；而若要在户外进行大面积防腐工程的喷涂的话，那就非灵活高效...
