四位并行加法器实验报告

四位并行加法器实验报告_第1页
1/11
四位并行加法器实验报告_第2页
2/11
四位并行加法器实验报告_第3页
3/11

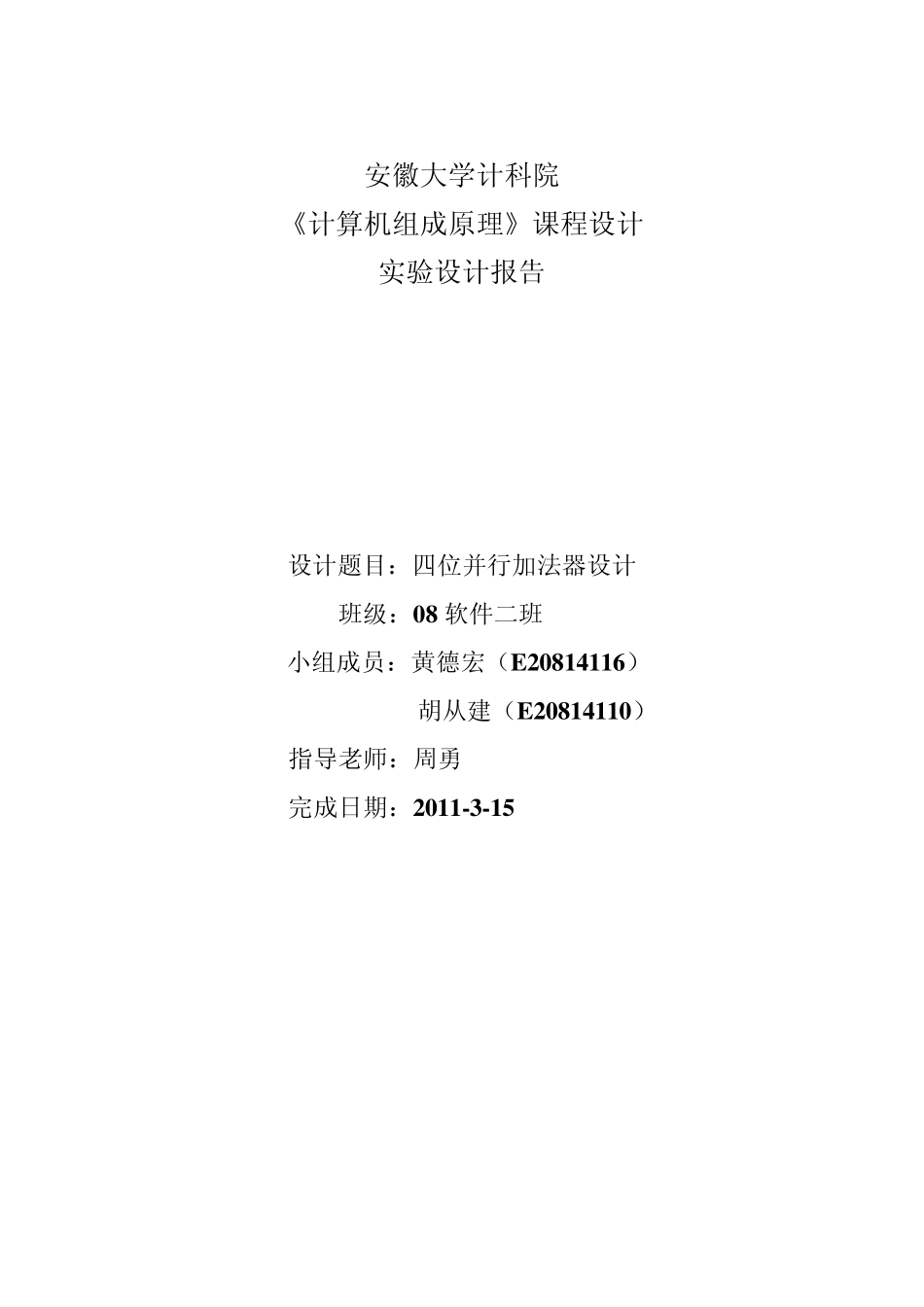

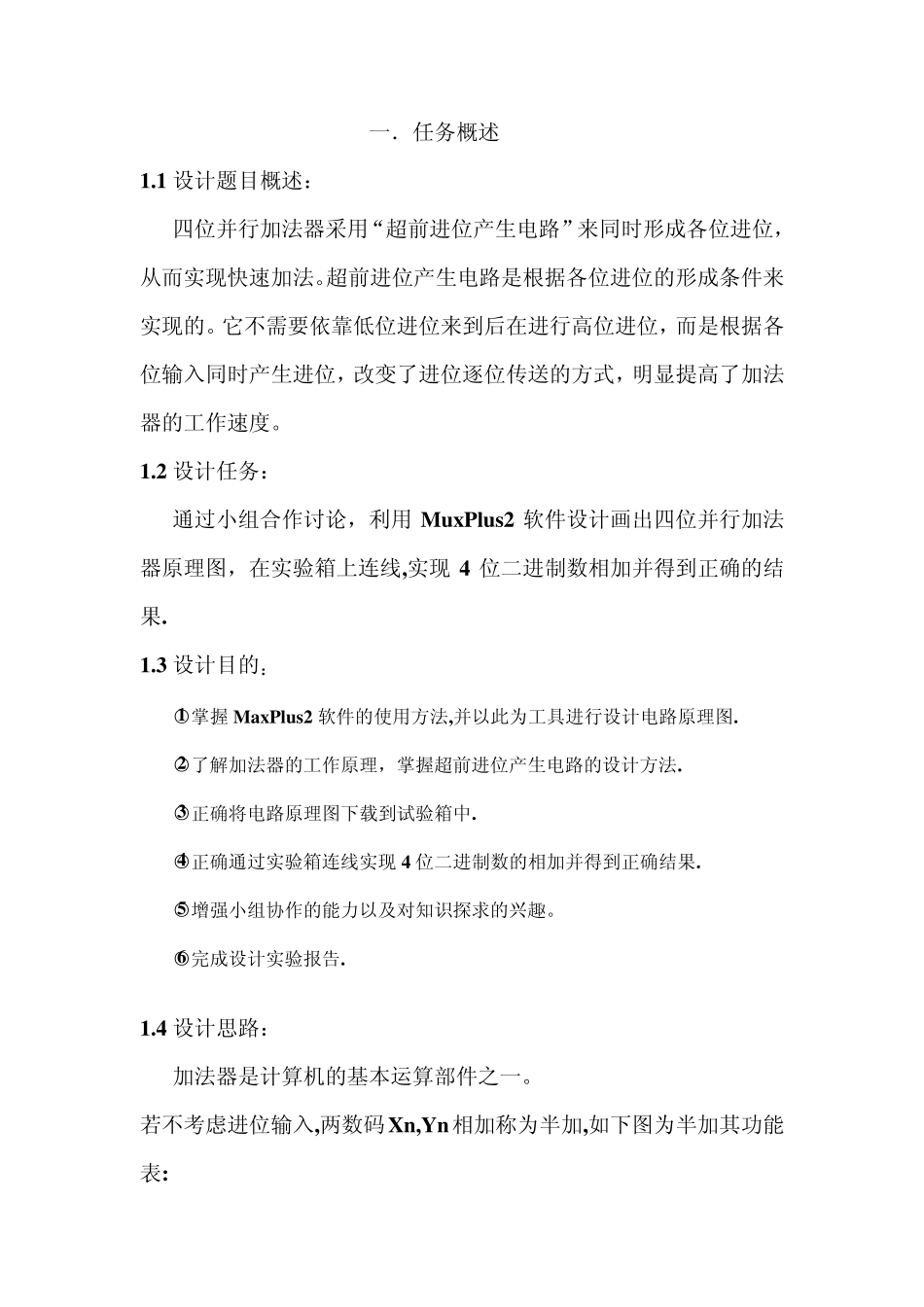

安徽大学计科院 《计算机组成原理》课程设计 实验设计报告 设计题目:四位并行加法器设计 班级:08 软件二班 小组成员:黄德宏(E 20814116) 胡从建(E 20814110) 指导老师:周勇 完成日期:2011-3-15 一.任务概述 1.1 设计题目概述: 四位并行加法器采用“超前进位产生电路”来同时形成各位进位,从而实现快速加法。超前进位产生电路是根据各位进位的形成条件来实现的。它不需要依靠低位进位来到后在进行高位进位,而是根据各位输入同时产生进位,改变了进位逐位传送的方式,明显提高了加法器的工作速度。 1.2 设计任务: 通过小组合作讨论,利用MuxPlus2 软件设计画出四位并行加法器原理图,在实验箱上连线,实现 4 位二进制数相加并得到正确的结果. 1.3 设计目的: ○1 掌握 MaxPlus2 软件的使用方法,并以此为工具进行设计电路原理图. ○2 了解加法器的工作原理,掌握超前进位产生电路的设计方法. ○3 正确将电路原理图下载到试验箱中. ○4 正确通过实验箱连线实现 4 位二进制数的相加并得到正确结果. ○5 增强小组协作的能力以及对知识探求的兴趣。 ○6 完成设计实验报告. 1.4 设计思路: 加法器是计算机的基本运算部件之一。 若不考虑进位输入,两数码Xn,Yn相加称为半加,如下图为半加其功能表: Xn Yn Hn 0 0 0 1 0 1 0 1 1 1 1 0 (a) 半加器功能表 (b)半加器逻辑图 (c)用异或门实现半加器 将Xn Yn 以及进位输入Cn-1 相加称为全价,其功能表如下图: Xn Yn Cn-1 Fn Cn 0 0 0 0 0 0 0 1 1 0 1 0 0 1 0 1 0 1 0 1 0 1 0 1 0 0 1 1 0 1 1 1 0 0 1 1 1 1 1 1 a.(全加器功能表) (b) 全加器的逻辑图 (c)全加器的全加和Fn 也可用异或门表示 由功能表可得全加和Fn 和进位输出 Cn 表达式: Fn=Xn Yn Cn-1+ Xn Yn Cn-1+ Xn Yn Cn-1+ Xn Yn Cn-1 Cn= Xn Yn Cn-1+ Xn Yn Cn-1+ Xn Yn Cn-1+ Xn Yn Cn-1 Fn 还可以用两个半加器来形成: Fn =Xn ○+ Yn ○+ Cn -1 如此,将 n 个全加器相连可得 n 位加法器,如图: 但加法时间较长,只是因为其位间进位使串行的传送的,本位全加和Fi 必须等低位进位 Ci-1 来到后才能进行,加法时间与位数有关,只有改变进位逐位传送,才能提高加法器的工作速度。因此,只要使各位的进位不需依赖上一个进位即可。 二.设计实现 2.1 设计原理: 设...
