四位共阴和共阳数码管的引脚介绍及检测方法概括

四位共阴和共阳数码管的引脚介绍及检测方法概括_第1页
1/11
四位共阴和共阳数码管的引脚介绍及检测方法概括_第2页
2/11
四位共阴和共阳数码管的引脚介绍及检测方法概括_第3页
3/11

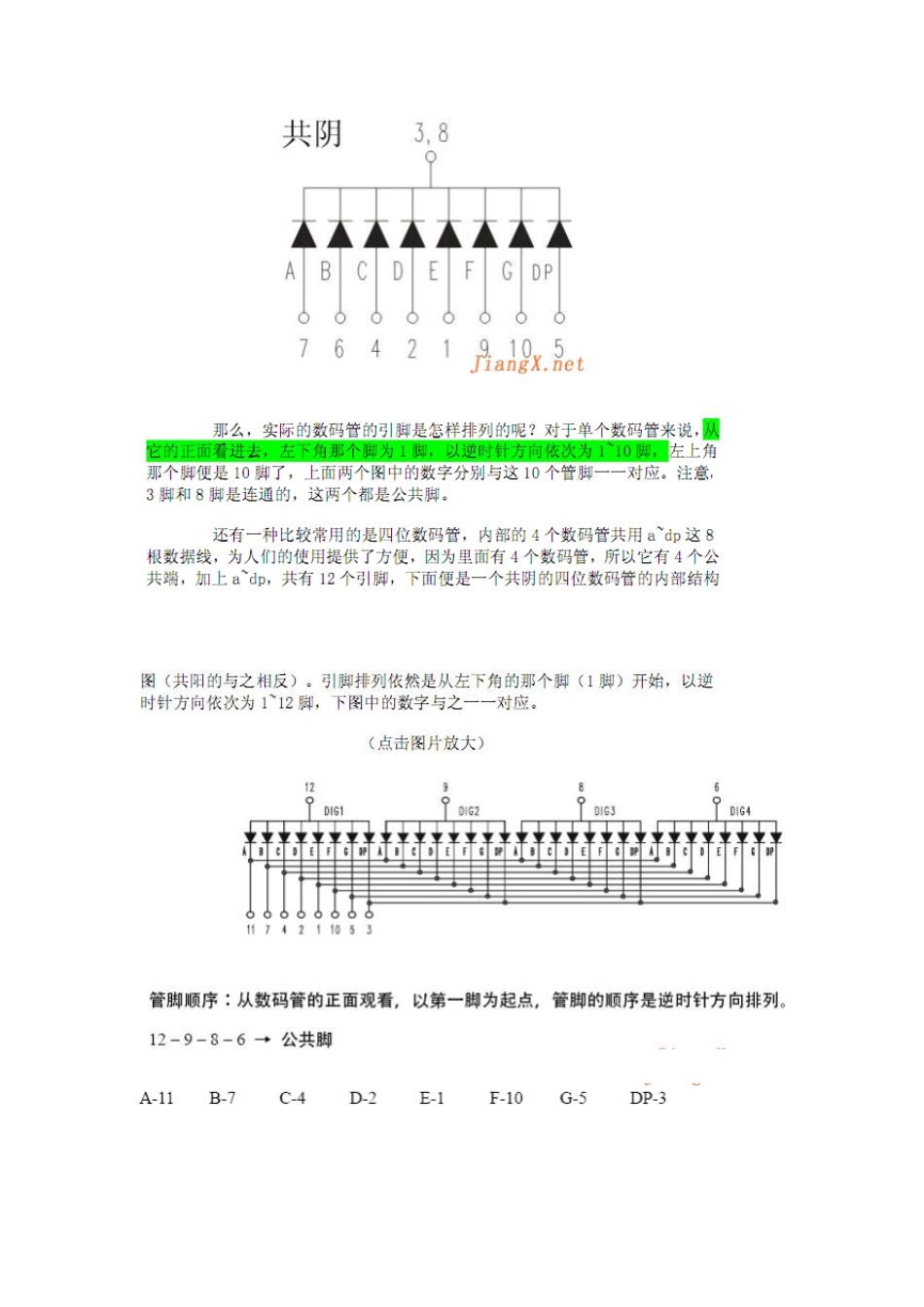

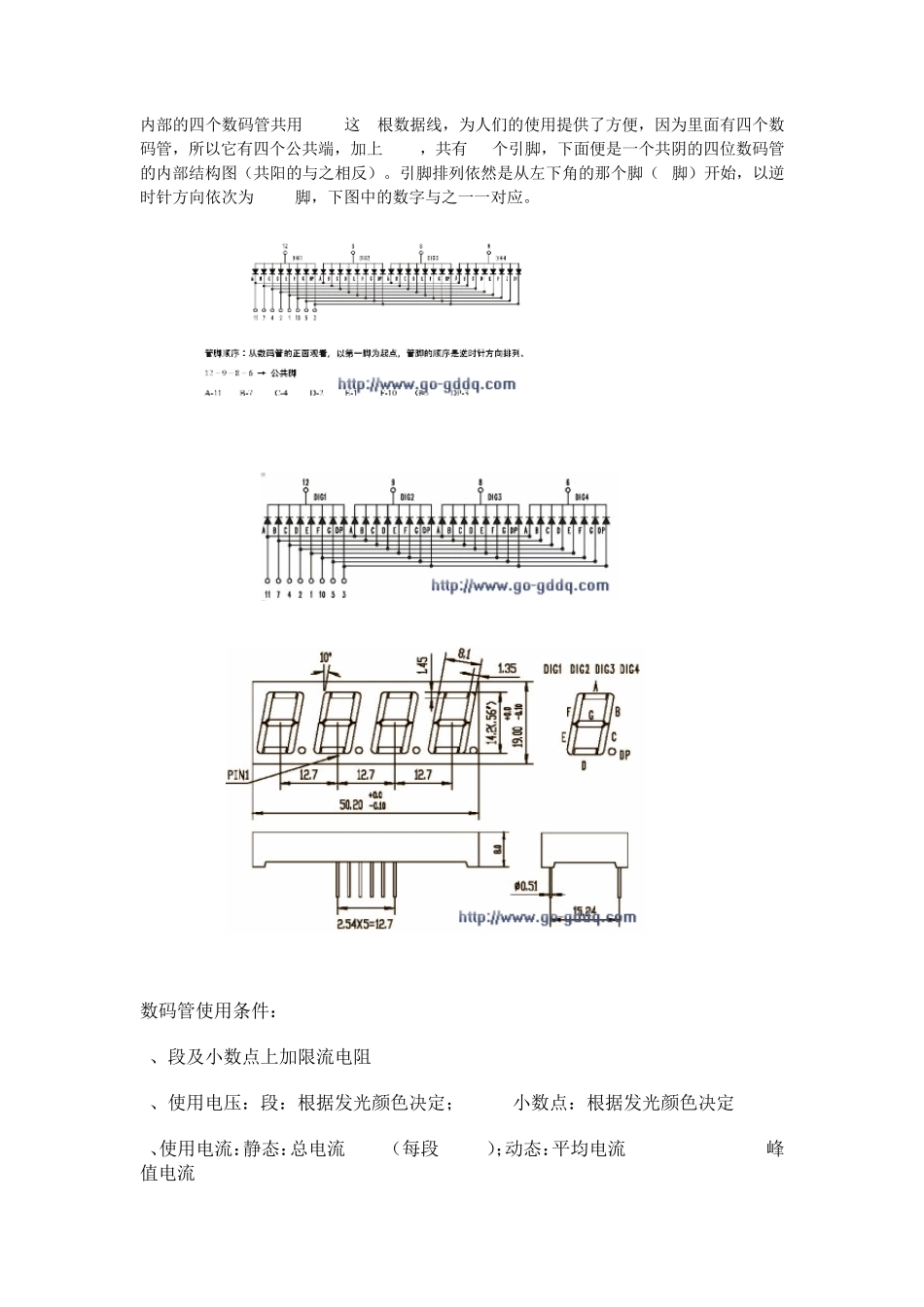

内部的四个数码管共用a~dp这8根数据线,为人们的使用提供了方便,因为里面有四个数码管,所以它有四个公共端,加上a~dp,共有12个引脚,下面便是一个共阴的四位数码管的内部结构图(共阳的与之相反)。引脚排列依然是从左下角的那个脚(1脚)开始,以逆时针方向依次为1~12脚,下图中的数字与之一一对应。 数码管使用条件: a、段及小数点上加限流电阻 b、使用电压:段:根据发光颜色决定; 小数点:根据发光颜色决定 c、使用电流:静态:总电流 80mA(每段 10mA);动态:平均电流 4-5mA 峰值电流 100mA 上面这个只是七段数码管引脚图,其中共阳极数码管引脚图和共阴极的是一样的,4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明: (1)数码管表面不要用手触摸,不要用手去弄引角; (2)焊接温度:260度;焊接时间:5S (3)表面有保护膜的产品,可以在使用前撕下来。 数码管测试方法与数字显示译码表 ARK SM410501K SM420501K 数码管引脚图判断 数码管识别 ARK SM410501K 共阳极数码管 ARK SM420501K 共阴极数码管 到百度搜索下,这两种数码管只有销售商,并无引脚图。 对于判断引脚,对于老手来说,很简单,可是对于新手来讲,这是件很难的事情,因为共阴、共阳表示的含义可能还不太懂 ZG 工作室只是将该数码管的引脚图给出,并让大家一起分享。 注: SM410501K 和 SM420501K 的引脚排列是一模一样的。 这张图很明确给出该数码管的引脚排列。 数字一面朝向自己,小数点在下。左下方第一个引脚为1、右下方第二个引脚为5,右上方第一个引脚为6。见图所示。 其中 PROTEL 图中 K 表示共阴、 A 表示共阳。 能显示字符的LED 数码管(三) 常用 LED数码管的引脚排列图和内部电路图 CPS05011AR(1位共阴/红色 0.5英寸)、SM420501K(红色 0.5英寸)、 SM620501(蓝色 0.5英寸)、SM820501(绿色 0.5英寸) SM420361(1位共阴/红色0.36英寸)、 SM440391(红色0.39英寸) SM420322(1位共阴/红色0.32英寸)、SM220322(绿色0.32英寸) SM410561K(1位共阳/红色0.56英寸)、SM610501(蓝色0.5英寸)、 SM810501(绿色0.5英寸) SM410361(1位共阳/红色0.36英寸)、HDSR-7801(红色 0.3英寸)、HDSP-7301(红色 0.3英寸) SM410322(1位共阳/红色0.32英寸)、SM210322(绿色0.32英寸) SN420502(2位共阴/红色静态 0.5英寸)、SN220801(绿色0.8英寸)、KW2-561CGA(绿色 0.56英寸) SN410502(2位共阳...
