辊压机使用与操作

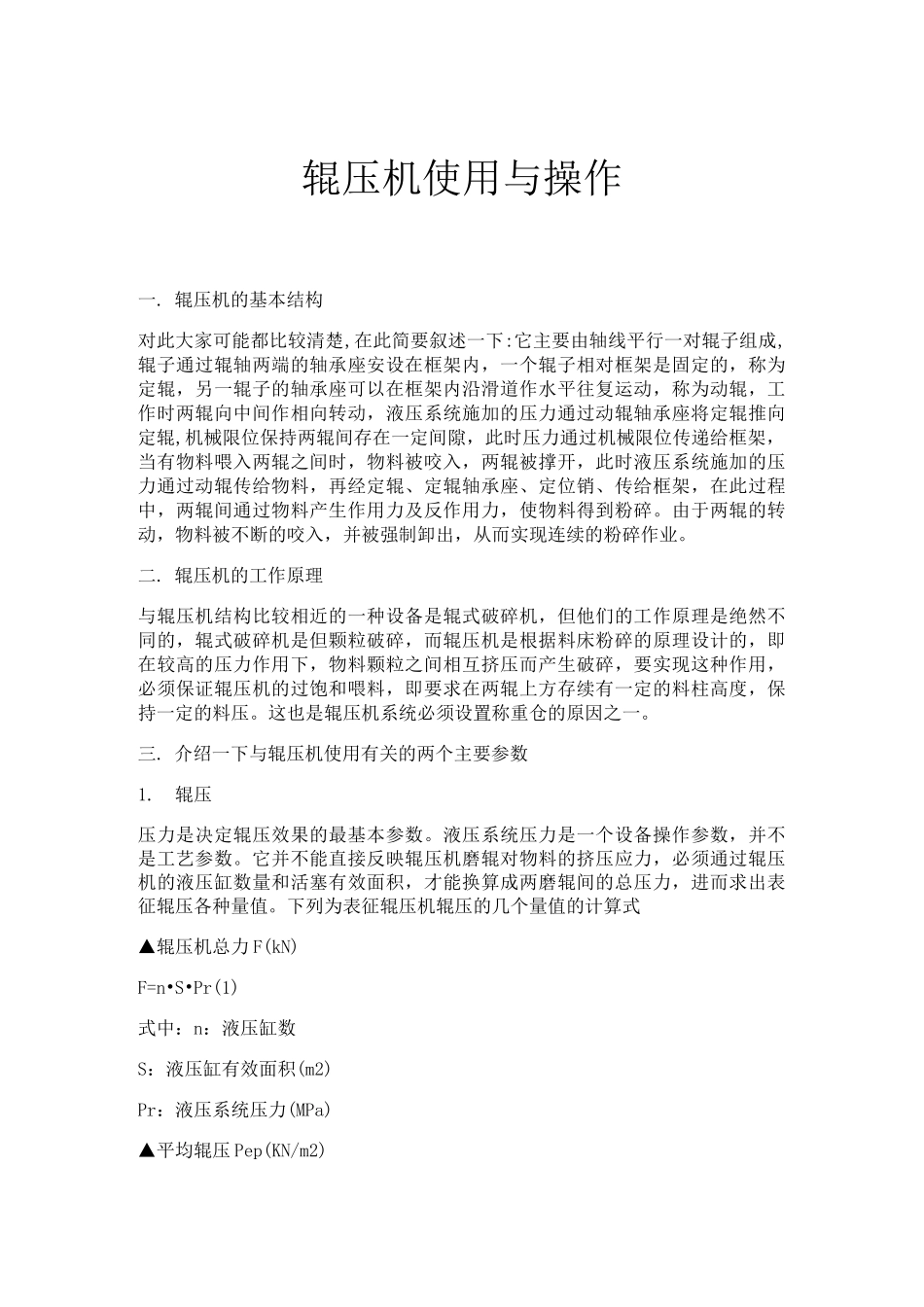

辊压机使用与操作_第1页
1/7

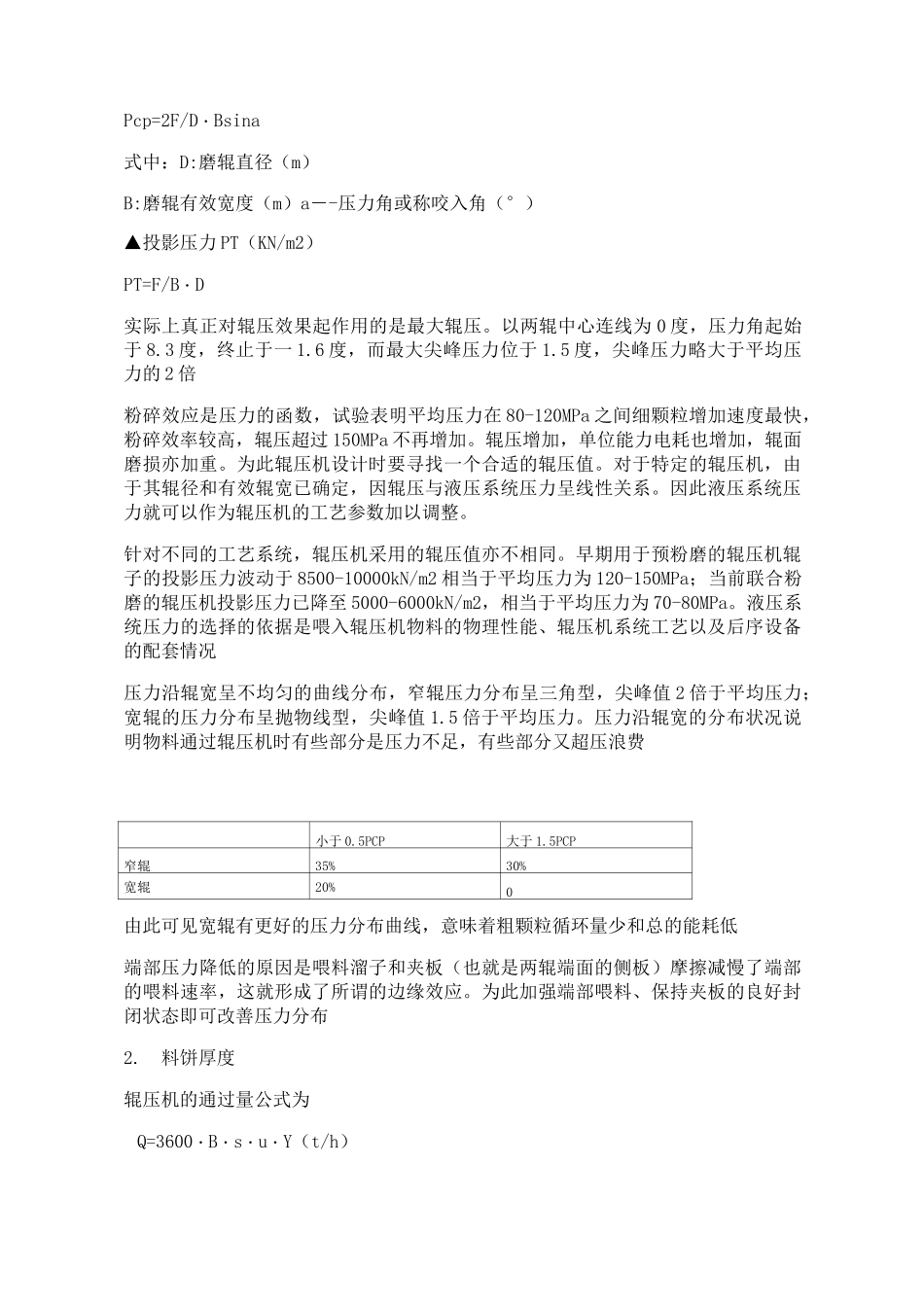

辊压机使用与操作_第2页
2/7

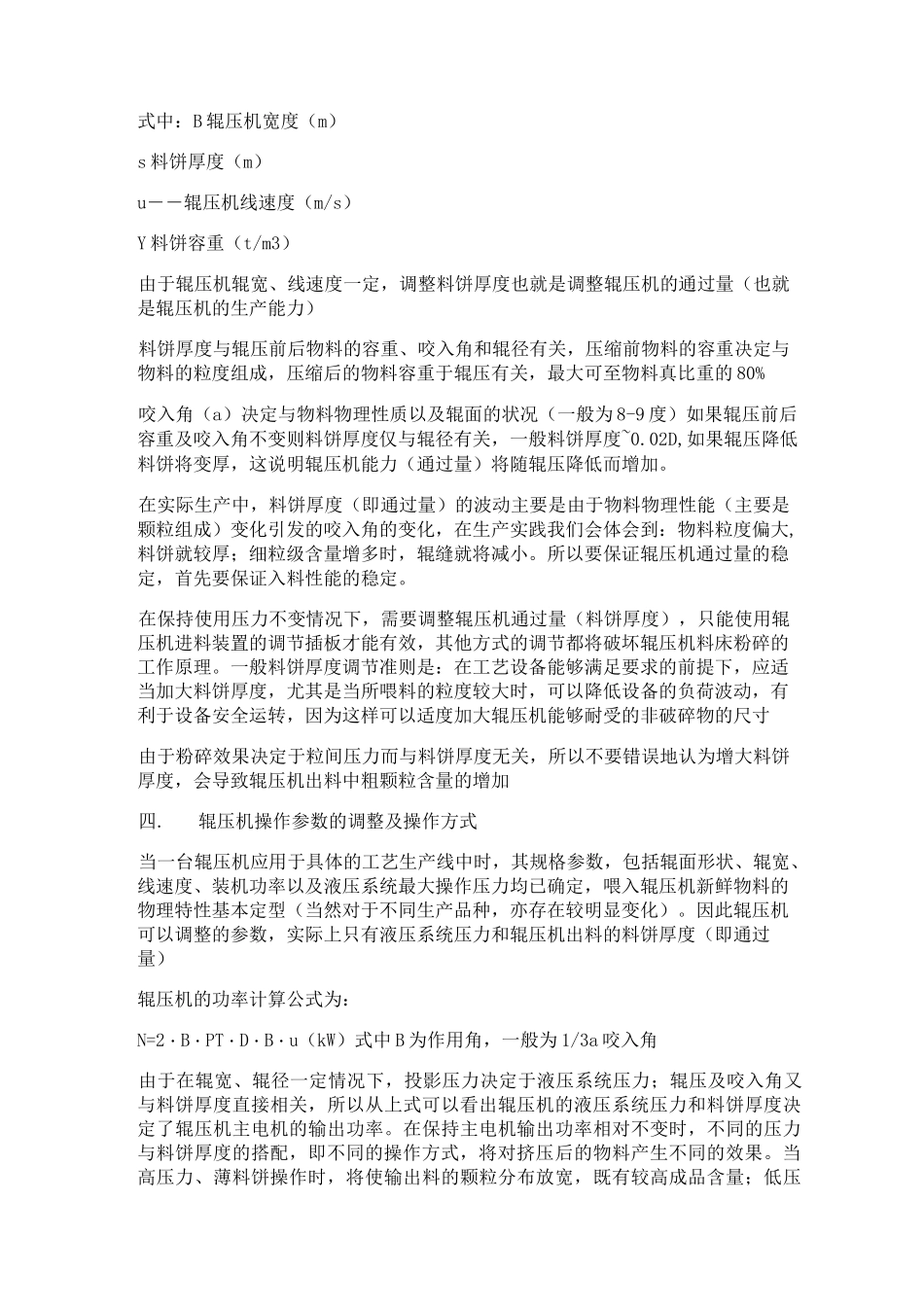

辊压机使用与操作_第3页
3/7
辊压机使用与操作一. 辊压机的基本结构对此大家可能都比较清楚,在此简要叙述一下:它主要由轴线平行一对辊子组成,辊子通过辊轴两端的轴承座安设在框架内,一个辊子相对框架是固定的,称为定辊,另一辊子的轴承座可以在框架内沿滑道作水平往复运动,称为动辊,工作时两辊向中间作相向转动,液压系统施加的压力通过动辊轴承座将定辊推向定辊,机械限位保持两辊间存在一定间隙,此时压力通过机械限位传递给框架,当有物料喂入两辊之间时,物料被咬入,两辊被撑开,此时液压系统施加的压力通过动辊传给物料,再经定辊、定辊轴承座、定位销、传给框架,在此过程中,两辊间通过物料产生作用力及反作用力,使物料得到粉碎。由于两辊的转动,物料被不断的咬入,并被强制卸出,从而实现连续的粉碎作业。二. 辊压机的工作原理与辊压机结构比较相近的一种设备是辊式破碎机,但他们的工作原理是绝然不同的,辊式破碎机是但颗粒破碎,而辊压机是根据料床粉碎的原理设计的,即在较高的压力作用下,物料颗粒之间相互挤压而产生破碎,要实现这种作用,必须保证辊压机的过饱和喂料,即要求在两辊上方存续有一定的料柱高度,保持一定的料压。这也是辊压机系统必须设置称重仓的原因之一。三. 介绍一下与辊压机使用有关的两个主要参数1.辊压压力是决定辊压效果的最基本参数。液压系统压力是一个设备操作参数,并不是工艺参数。它并不能直接反映辊压机磨辊对物料的挤压应力,必须通过辊压机的液压缸数量和活塞有效面积,才能换算成两磨辊间的总压力,进而求出表征辊压各种量值。下列为表征辊压机辊压的几个量值的计算式▲辊压机总力 F(kN)F=n•S•Pr(1)式中:n:液压缸数S:液压缸有效面积(m2)Pr:液压系统压力(MPa)▲平均辊压 Pep(KN/m2)Pcp=2F/D・Bsina式中:D:磨辊直径(m)B:磨辊有效宽度(m)a―-压力角或称咬入角(°)▲投影压力 PT(KN/m2)PT=F/B・D实际上真正对辊压效果起作用的是最大辊压。以两辊中心连线为 0 度,压力角起始于 8.3 度,终止于一 1.6 度,而最大尖峰压力位于 1.5 度,尖峰压力略大于平均压力的 2 倍粉碎效应是压力的函数,试验表明平均压力在 80-120MPa 之间细颗粒增加速度最快,粉碎效率较高,辊压超过 150MPa 不再增加。辊压增加,单位能力电耗也增加,辊面磨损亦加重。为此辊压机设计时要寻找一个合适的辊压值。对于特定的辊压机,由于其辊径和有效辊宽已确定,因辊压与液压系统压力呈线性关系。因此液压系统压力就可以...
