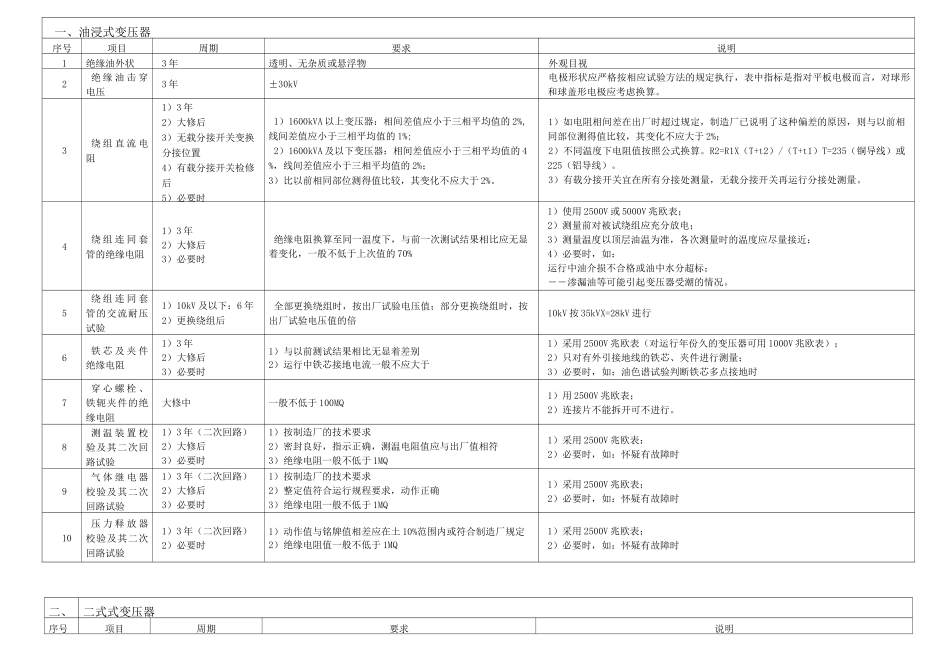

一、油浸式变压器序号项目周期要求说明1绝缘油外状3 年透明、无杂质或悬浮物外观目视2绝 缘 油 击 穿电压3 年±30kV电极形状应严格按相应试验方法的规定执行，表中指标是指对平板电极而言，对球形和球盖形电极应考虑换算。3绕 组 直 流 电阻1）3 年2）大修后3）无载分接开关变换分接位置4）有载分接开关检修后5）必要时1）1600kVA 以上变压器：相间差值应小于三相平均值的 2%,线间差值应小于三相平均值的 1%;2）1600kVA 及以下变压器：相间差值应小于三相平均值的 4%，线间差值应小于三相平均值的 2%；3）比以前相同部位测得值比较，其变化不应大于 2%。1）如电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，则与以前相同部位测得值比较，其变化不应大于 2%；2）不同温度下电阻值按照公式换算。R2=R1X（T+t2）/（T+t1）T=235（铜导线）或225（铝导线）。3）有载分接开关宜在所有分接处测量，无载分接开关再运行分接处测量。4绕 组 连 同 套管的绝缘电阻1）3 年2）大修后3）必要时绝缘电阻换算至同一温度下，与前一次测试结果相比应无显着变化，一般不低于上次值的 70%1）使用 2500V 或 5000V 兆欧表；2）测量前对被试绕组应充分放电；3）测量温度以顶层油温为准，各次测量时的温度应尽量接近；4）必要时，如：运行中油介损不合格或油中水分超标；――渗漏油等可能引起变压器受潮的情况。5绕 组 连 同 套管的交流耐压试验1）10kV 及以下：6 年2）更换绕组后全部更换绕组时，按出厂试验电压值；部分更换绕组时，按出厂试验电压值的倍10kV 按 35kVX=28kV 进行6铁 芯 及 夹 件绝缘电阻1）3 年2）大修后3）必要时1）与以前测试结果相比无显着差别2）运行中铁芯接地电流一般不应大于1）采用 2500V 兆欧表（对运行年份久的变压器可用 1000V 兆欧表）；2）只对有外引接地线的铁芯、夹件进行测量；3）必要时，如：油色谱试验判断铁芯多点接地时7穿 心 螺 栓 、铁轭夹件的绝缘电阻大修中一般不低于 100MQ1）用 2500V 兆欧表；2）连接片不能拆开可不进行。8测 温 装 置 校验及其二次回路试验1）3 年（二次回路）2）大修后3）必要时1）按制造厂的技术要求2）密封良好，指示正确，测温电阻值应与出厂值相符3）绝缘电阻一般不低于 1MQ1）采用 2500V 兆欧表；2）必要时，如：怀疑有故障时9气 体 继 电 器校验及其二次回路试验1）3 年（二次回路）2）大修后3）必要时1）按制造厂的...
