涵洞施工技术交底

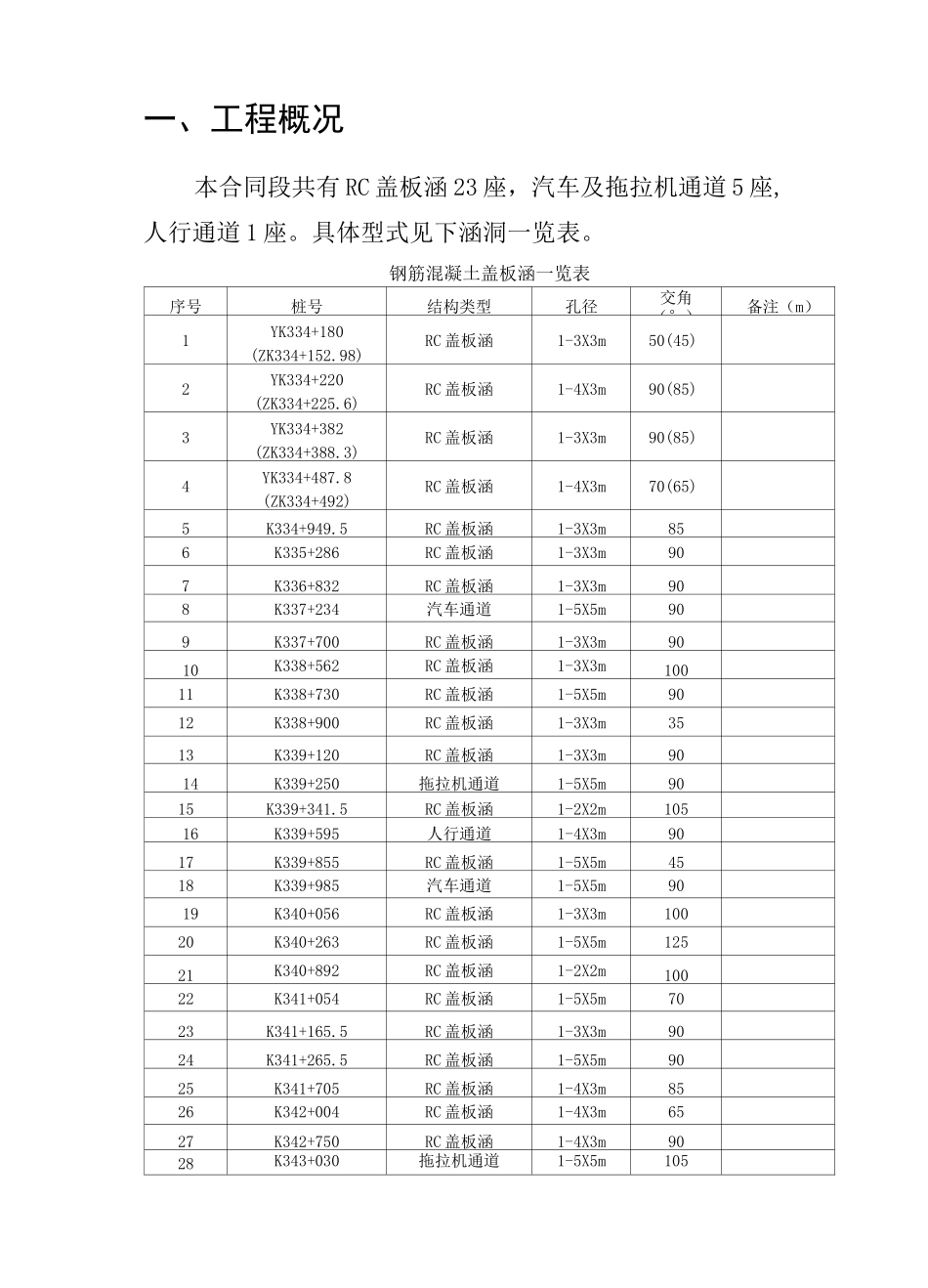

一、工程概况本合同段共有 RC 盖板涵 23 座，汽车及拖拉机通道 5 座,人行通道 1 座。具体型式见下涵洞一览表。钢筋混凝土盖板涵一览表序号桩号结构类型孔径交角（°）备注（m）1YK334+180(ZK334+152.98)RC 盖板涵1-3X3m50(45)2YK334+220(ZK334+225.6)RC 盖板涵1-4X3m90(85)3YK334+382(ZK334+388.3)RC 盖板涵1-3X3m90(85)4YK334+487.8(ZK334+492)RC 盖板涵1-4X3m70(65)5K334+949.5RC 盖板涵1-3X3m856K335+286RC 盖板涵1-3X3m907K336+832RC 盖板涵1-3X3m908K337+234汽车通道1-5X5m909K337+700RC 盖板涵1-3X3m9010K338+562RC 盖板涵1-3X3m10011K338+730RC 盖板涵1-5X5m9012K338+900RC 盖板涵1-3X3m3513K339+120RC 盖板涵1-3X3m9014K339+250拖拉机通道1-5X5m9015K339+341.5RC 盖板涵1-2X2m10516K339+595人行通道1-4X3m9017K339+855RC 盖板涵1-5X5m4518K339+985汽车通道1-5X5m9019K340+056RC 盖板涵1-3X3m10020K340+263RC 盖板涵1-5X5m12521K340+892RC 盖板涵1-2X2m10022K341+054RC 盖板涵1-5X5m7023K341+165.5RC 盖板涵1-3X3m9024K341+265.5RC 盖板涵1-5X5m9025K341+705RC 盖板涵1-4X3m8526K342+004RC 盖板涵1-4X3m6527K342+750RC 盖板涵1-4X3m9028K343+030拖拉机通道1-5X5m10529K343+220.5拖拉机通道1-5X5m90二、盖板涵施工1、工艺流程2、施工工艺2.1、施工放样根据涵洞平面尺寸及开挖深度、预留工作面宽度、排水沟宽度、机具布置等确定基坑开挖的尺寸。具体步骤为：根据基础底平面尺寸，按照四周各边增宽 50cm-100cm,采用 1：1 的坡比对基坑进行测量放样，确定原地面开挖边桩，撒上白灰线，此封闭线即为开挖边线。2.2 开挖基坑根据设计图纸测量放样基础轴线、边线位置，经校核无误后方可开挖，基坑采用挖掘机开挖，自卸车配合运输。基坑开挖按 1：1 的坡比对基坑分层进行开挖，用挖掘机挖至设计标高时要保留不小于 10〜20cm的厚度，如果能及时支模板绑扎钢筋浇筑混凝土，则立马人工清理至基底高程；否则先放置，防止雨季雨水过多，基底浸泡在水中，影响地基承载力。基坑开挖后，四周人工开挖一条小沟，汇聚基坑中的渗水或雨水到集水坑，用水泵排掉。开挖过程中和开挖以后，应注意观察基坑边缘地面有无裂缝、坑壁有无松散塌落现象发生，否则应及时采取措施。开挖好的基坑四周及时安装 1.2 米高的钢管护栏，并挂上安全警示牌。如上图所示，围护太简单，不规范如图，基坑用红白反光纸包裹的钢管进行围护并悬挂...
