原材料、混凝土控制标准

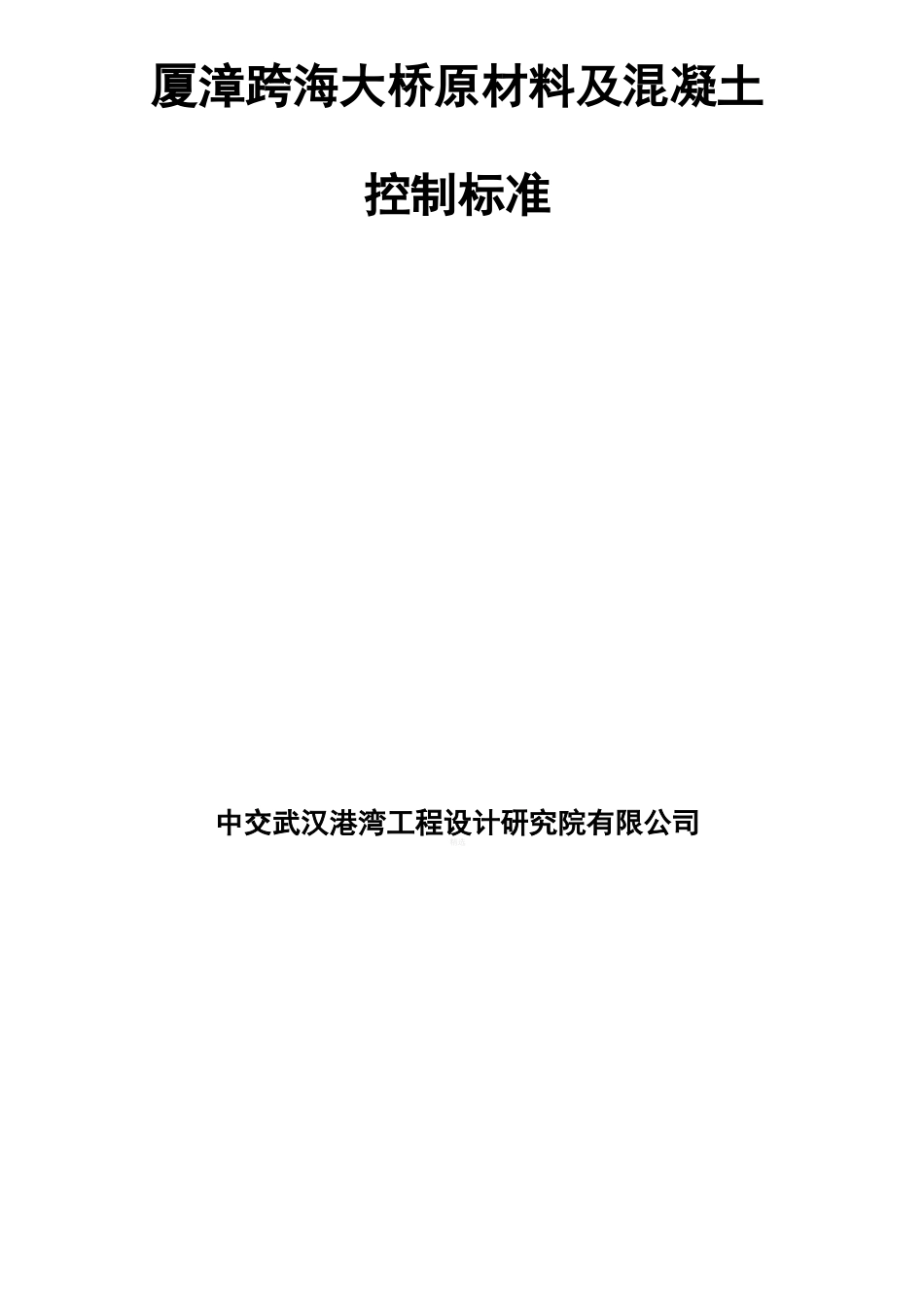

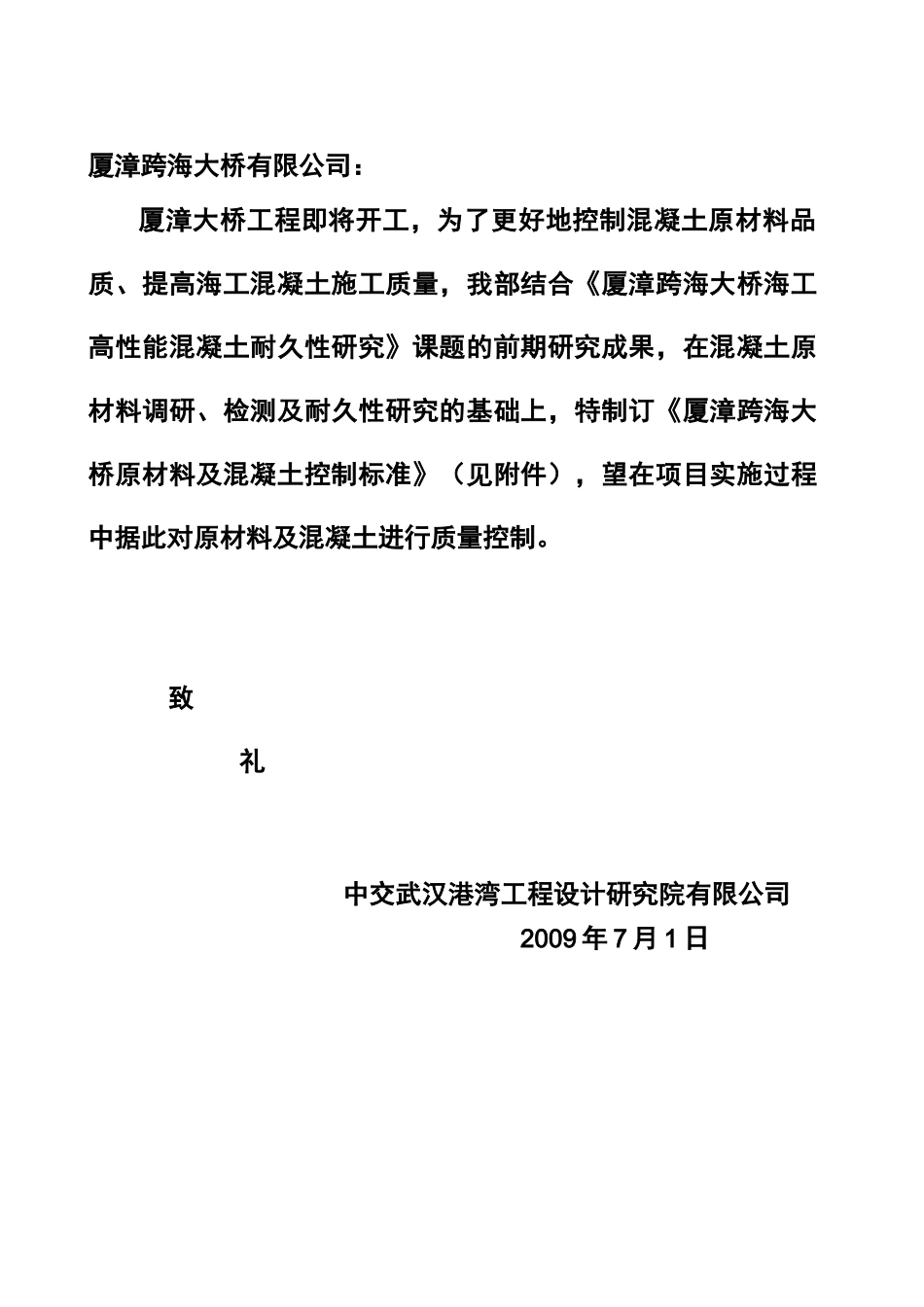

厦漳跨海大桥有限公司：厦漳大桥工程即将开工，为了更好地控制混凝土原材料品质、提高海工混凝土施工质量，我部结合《厦漳跨海大桥海工高性能混凝土耐久性研究》课题的前期研究成果，在混凝土原材料调研、检测及耐久性研究的基础上，特制订《厦漳跨海大桥原材料及混凝土控制标准》（见附件），望在项目实施过程中据此对原材料及混凝土进行质量控制。致礼中交武汉港湾工程设计研究院有限公司2009 年 7 月 1 日厦漳跨海大桥原材料及混凝土控制标准中交武汉港湾工程设计研究院有限公司精选二 00 九年七月1.水泥1.1 本工程采用的水泥应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-2007）标准中II 型强度等级为 42.5 级硅酸盐水泥（代号 PII42.5）或强度等级为 52.5 级普通硅酸盐水泥（代号 PO52.5）其技术要求见表 1。PII42.5 水泥的主要物理和力学性能技术指标表 1指标P・II42.5PO52.51比表面积，m2/kg300-400300-4002C3A 含量，%6%~10%6%~10%3凝结时间初凝,min,>45454终凝，min,<3906005安定性（沸煮法）合格合格6氧化镁,%,<5.05.07三氧化硫,%,<3.53.58烧失量,%,<3.55.09不溶物,%,<1.5-11抗折强度3MPa,>3.54.01228MPa,>6.57.013抗压强度3MPa,>17.023.01428MPa,>42.552.51.2 为改善混凝土的体积稳定性和抗裂性，配制海工耐久混凝土不得使用立窑水泥，不宜使用早强、水化热较高和高 C3A 含量的水泥。水泥的细度（比表面积）不宜超过350m2/kg，不得超过 400m2/kg。C3A 含量宜控制在 6%~10%。大体积砼宜采用 C2S 含量相对较高的水泥。1.3 水泥质量应稳定，实际强度应与其强度等级相匹配，其标准差宜控制在 3.0MPa 以内。厦漳大桥粉煤灰质量控制标表序号"T""T"~T~~6~~T~细度(45um 方孔筛余),%,<指标IT"T~"50"安定性(雷氏夹沸煮后增加距离),mm,<1.4 水泥的氯离子含量应低于 0.03%1.5 水泥使用温度不得超过 50°C。2.粉煤灰2.1 粉煤灰必须来自燃煤工艺先进的电厂且为低钙灰。粉煤灰必须品质稳定、来料均匀来源固定。本工程粉煤灰质量控制标准见表 2。需水量比,%,<烧失量，％,<含水量,%,<三氧化硫，％,<游离氧化钙,%,<2.2 粉煤灰的品质，应首先注重烧失量和需水量比，试验方法参照《用于水泥和混凝土中的粉煤灰》(GB/T1596-2005)。本工程粉煤灰烧失量不得大于 5%,对预应力箱梁混凝土，烧失量不宜大于 3%。2.3 粉煤灰的碱含量以其中的可溶性碱计算，可溶性碱约占按总碱量的 1/6(总碱量以Na2O+0.658K2O 计)。3.磨细...
