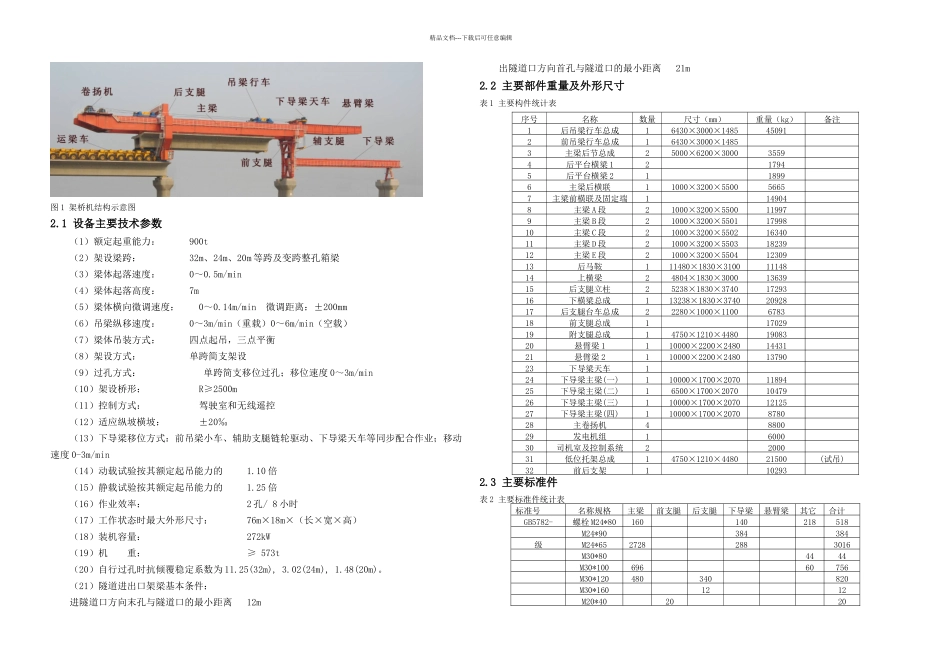

TLJ900 架桥机拆除施工方案批准：审核：编制：中国水电集团京沪高速铁路土建工程三标段项目经理部三工区（七局）二〇一〇年一月目录222344445799151515151622232324252526272727TLJ900 架桥机拆除施工方案1 编制依据（1）建质[2024]213 号文《危险性较大工程安全专项施工方案编制及专家论证审查办法》（2）中水电京沪高铁物设[2024]13 号文《关于做好大型设备拆除工作的通知》（3）TLJ900 架桥机采购合同书（4）水利水电七局 TLJ900t 架桥机设计图（5）TLJ900 架桥机使用说明书2 设备简介该 TLJ900 架桥机用于京沪高铁长清制梁场沪向箱梁的架设工程,使用时间为 2024 年 3 月 1日～2024 年 2 月 5 日。精品文档---下载后可任意编辑图 1 架桥机结构示意图2.1 设备主要技术参数（1）额定起重能力： 900t（2）架设梁跨： 32m、24m、20m 等跨及变跨整孔箱梁（3）梁体起落速度： 0～0.5m/min（4）梁体起落高度： 7m（5）梁体横向微调速度： 0～0.14m/min 微调距离：±200mm（6）吊梁纵移速度： 0～3m/min（重载）0～6m/min（空载）（7）梁体吊装方式： 四点起吊，三点平衡（8）架设方式： 单跨简支架设（9）过孔方式： 单跨简支移位过孔；移位速度 0～3m/min（10）架设桥形： R≥2500m（11）控制方式： 驾驶室和无线遥控（12）适应纵坡横坡： ±20‰（13）下导梁移位方式：前吊梁小车、辅助支腿链轮驱动、下导梁天车等同步配合作业；移动速度 0-3m/min（14）动载试验按其额定起吊能力的 1.10 倍（15）静载试验按其额定起吊能力的 1.25 倍（16）作业效率： 2 孔/ 8 小时（17）工作状态时最大外形尺寸： 76m×18m×（长×宽×高）（18）装机容量： 272kW（19）机 重： ≥ 573t（20）自行过孔时抗倾覆稳定系数为 11.25(32m), 3.02(24m), 1.48(20m)。（21）隧道进出口架梁基本条件：进隧道口方向末孔与隧道口的最小距离 12m出隧道口方向首孔与隧道口的最小距离 21m2.2 主要部件重量及外形尺寸表 1 主要构件统计表序号名称数量尺寸（mm）重量（kg）备注1后吊梁行车总成16430×3000×1485450912前吊梁行车总成16430×3000×14853主梁后节总成25000×6200×300035594后平台横梁 1217945后平台横梁 2118996主梁后横联11000×3200×550056657主梁前横联及固定端1149048主梁 A 段21000×3200×5500119979主梁 B 段21000×3200×55011799810主梁 C 段21000×3200×55021634011主梁 D 段210...
