TPEDG实验指导书电路分析实验指导书

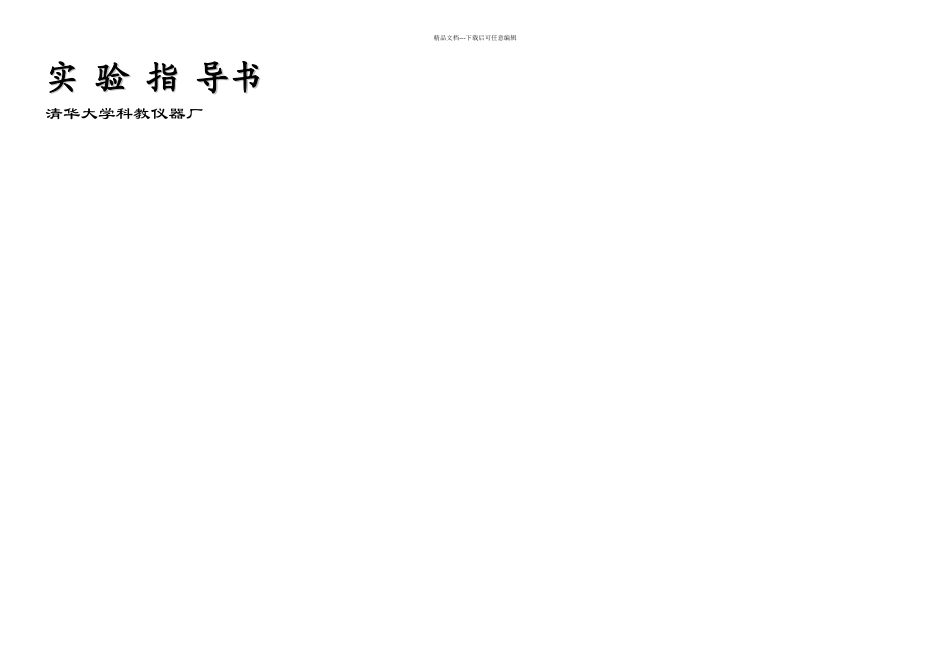

TPEDG实验指导书电路分析实验指导书_第1页
1/17

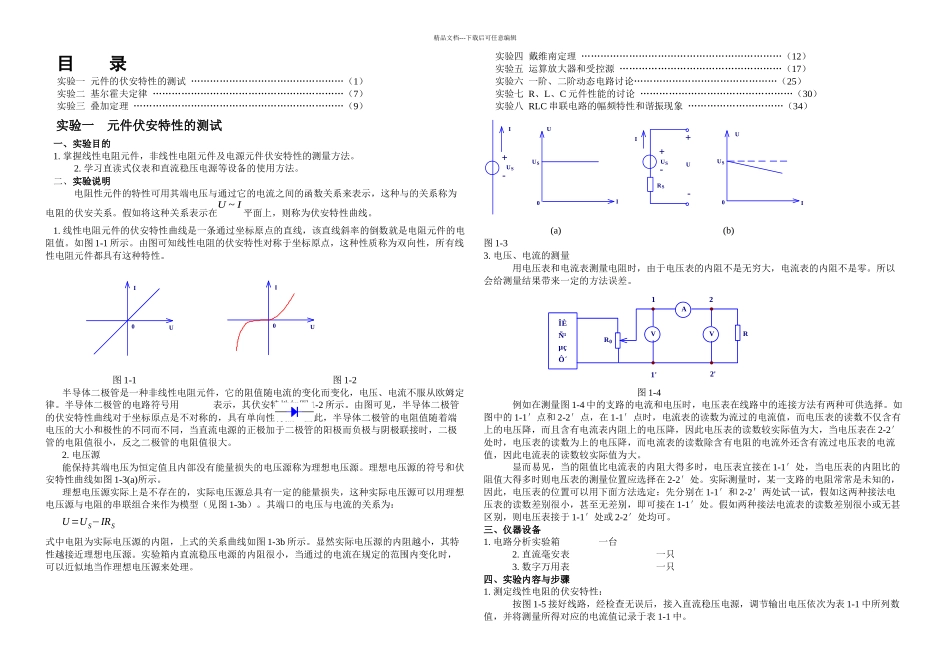

TPEDG实验指导书电路分析实验指导书_第2页
2/17

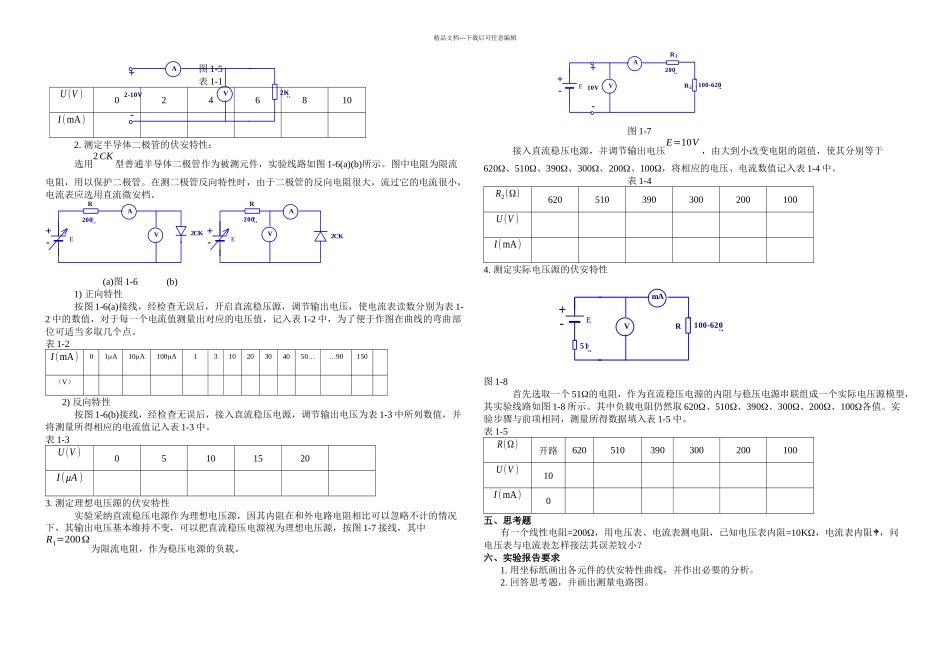

TPEDG实验指导书电路分析实验指导书_第3页
3/17
精品文档---下载后可任意编辑实 验 指 导书实 验 指 导书清华大学科教仪器厂精品文档---下载后可任意编辑目 录实验一 元件的伏安特性的测试 …………………………………………(1)实验二 基尔霍夫定律 ……………………………………………………(7)实验三 叠加定理 …………………………………………………………(9)实验四 戴维南定理 ………………………………………………………(12)实验五 运算放大器和受控源 ……………………………………………(17)实验六 一阶、二阶动态电路讨论………………………………………(25)实验七 R、L、C 元件性能的讨论 …………………………………………(30)实验八 RLC 串联电路的幅频特性和谐振现象 …………………………(34)实验一 元件伏安特性的测试一、实验目的1. 掌握线性电阻元件,非线性电阻元件及电源元件伏安特性的测量方法。2. 学习直读式仪表和直流稳压电源等设备的使用方法。二、实验说明电阻性元件的特性可用其端电压与通过它的电流之间的函数关系来表示,这种与的关系称为电阻的伏安关系。假如将这种关系表示在U ~ I平面上,则称为伏安特性曲线。1. 线性电阻元件的伏安特性曲线是一条通过坐标原点的直线,该直线斜率的倒数就是电阻元件的电阻值。如图 1-1 所示。由图可知线性电阻的伏安特性对称于坐标原点,这种性质称为双向性,所有线性电阻元件都具有这种特性。图 1-1图 1-2半导体二极管是一种非线性电阻元件,它的阻值随电流的变化而变化,电压、电流不服从欧姆定律。半导体二极管的电路符号用 表示,其伏安特性如图 1-2 所示。由图可见,半导体二极管的伏安特性曲线对于坐标原点是不对称的,具有单向性特点。因此,半导体二极管的电阻值随着端电压的大小和极性的不同而不同,当直流电源的正极加于二极管的阳极而负极与阴极联接时,二极管的电阻值很小,反之二极管的电阻值很大。2. 电压源能保持其端电压为恒定值且内部没有能量损失的电压源称为理想电压源。理想电压源的符号和伏安特性曲线如图 1-3(a)所示。理想电压源实际上是不存在的,实际电压源总具有一定的能量损失,这种实际电压源可以用理想电压源与电阻的串联组合来作为模型(见图 1-3b)。其端口的电压与电流的关系为:U=US−IRS式中电阻为实际电压源的内阻,上式的关系曲线如图 1-3b 所示。显然实际电压源的内阻越小,其特性越接近理想电压源。实验箱内直流稳压电源的内阻...
