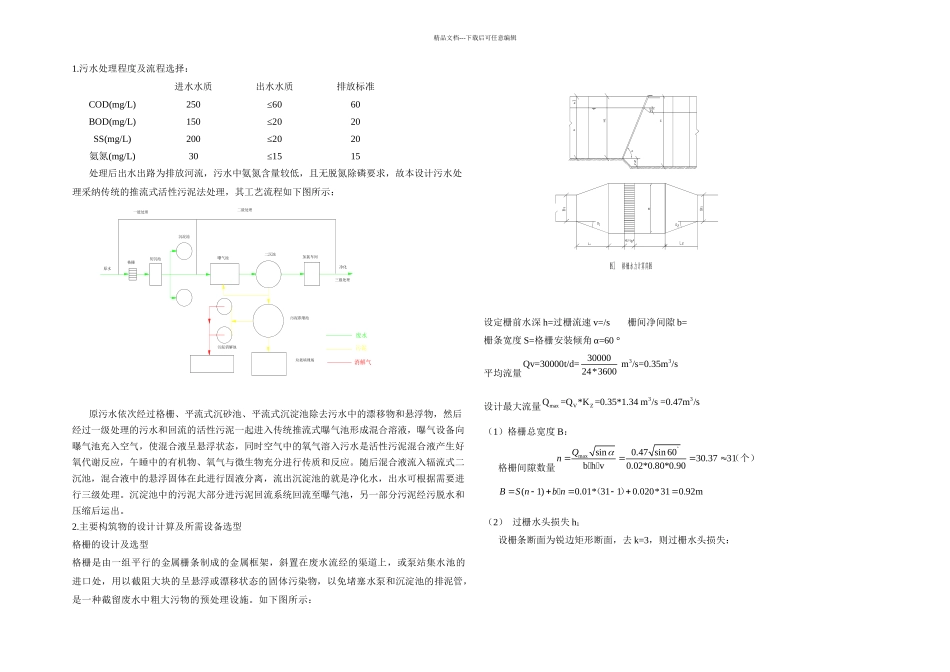

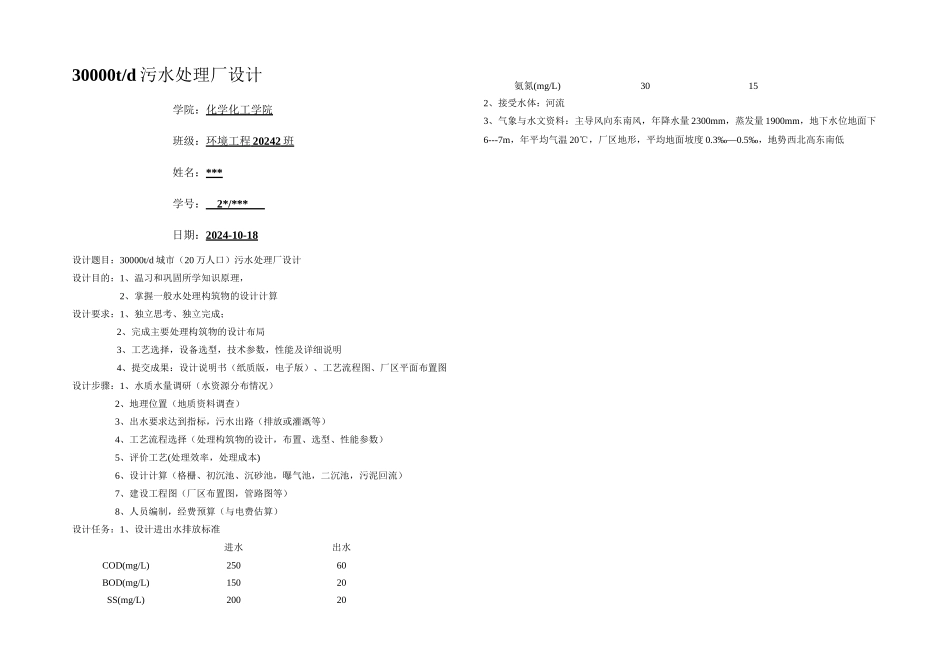

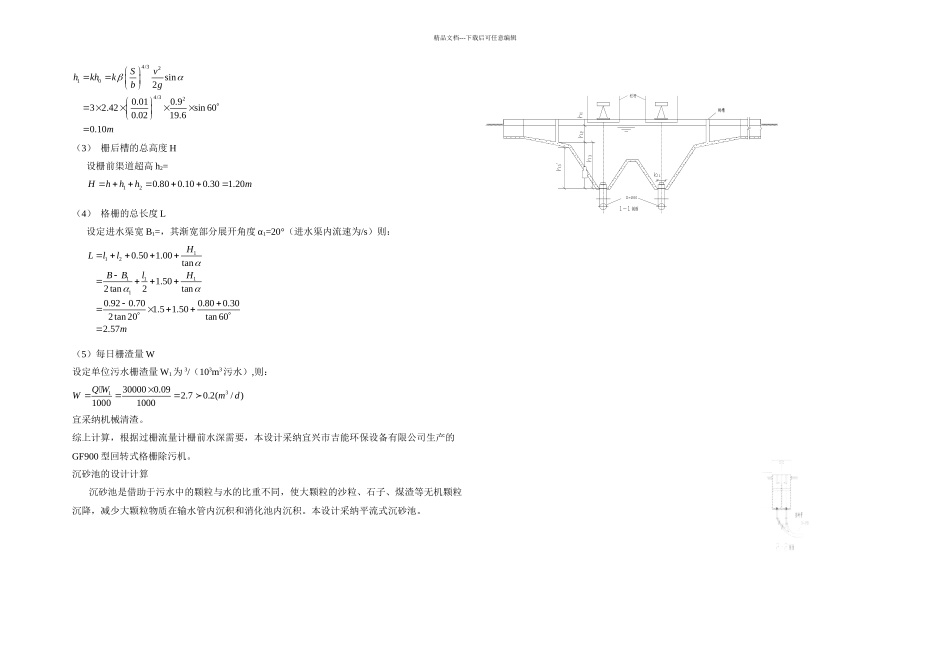

30000t/d 污水处理厂设计学院：化学化工学院班级：环境工程 20242 班 姓名：***学号： 2*/*** 日期：2024-10-18设计题目：30000t/d 城市（20 万人口）污水处理厂设计设计目的：1、温习和巩固所学知识原理，2、掌握一般水处理构筑物的设计计算设计要求：1、独立思考、独立完成；2、完成主要处理构筑物的设计布局3、工艺选择，设备选型，技术参数，性能及详细说明4、提交成果：设计说明书（纸质版，电子版）、工艺流程图、厂区平面布置图设计步骤：1、水质水量调研（水资源分布情况）2、地理位置（地质资料调查）3、出水要求达到指标，污水出路（排放或灌溉等）4、工艺流程选择（处理构筑物的设计，布置、选型、性能参数）5、评价工艺(处理效率，处理成本)6、设计计算（格栅、初沉池、沉砂池，曝气池，二沉池，污泥回流）7、建设工程图（厂区布置图，管路图等）8、人员编制，经费预算（与电费估算）设计任务：1、设计进出水排放标准进水出水COD(mg/L)25060BOD(mg/L)15020SS(mg/L)20020氨氮(mg/L)30152、接受水体：河流3、气象与水文资料：主导风向东南风，年降水量 2300mm，蒸发量 1900mm，地下水位地面下6---7m，年平均气温 20℃，厂区地形，平均地面坡度 0.3‰—0.5‰，地势西北高东南低精品文档---下载后可任意编辑1.污水处理程度及流程选择：进水水质出水水质排放标准COD(mg/L)250≤6060BOD(mg/L)150≤2020SS(mg/L)200≤2020氨氮(mg/L)30≤1515处理后出水出路为排放河流，污水中氨氮含量较低，且无脱氮除磷要求，故本设计污水处理采纳传统的推流式活性污泥法处理，其工艺流程如下图所示：原污水依次经过格栅、平流式沉砂池、平流式沉淀池除去污水中的漂移物和悬浮物，然后经过一级处理的污水和回流的活性污泥一起进入传统推流式曝气池形成混合溶液，曝气设备向曝气池充入空气，使混合液呈悬浮状态，同时空气中的氧气溶入污水是活性污泥混合液产生好氧代谢反应，午睡中的有机物、氧气与微生物充分进行传质和反应。随后混合液流入辐流式二沉池，混合液中的悬浮固体在此进行固液分离，流出沉淀池的就是净化水，出水可根据需要进行三级处理。沉淀池中的污泥大部分进污泥回流系统回流至曝气池，另一部分污泥经污脱水和压缩后运出。2.主要构筑物的设计计算及所需设备选型格栅的设计及选型格栅是由一组平行的金属栅条制成的金属框架，斜置在废水流经的渠道上，或泵站集水池的进口处，用以截阻大块的呈悬浮或漂移状态的固体污染物，以免堵塞...
