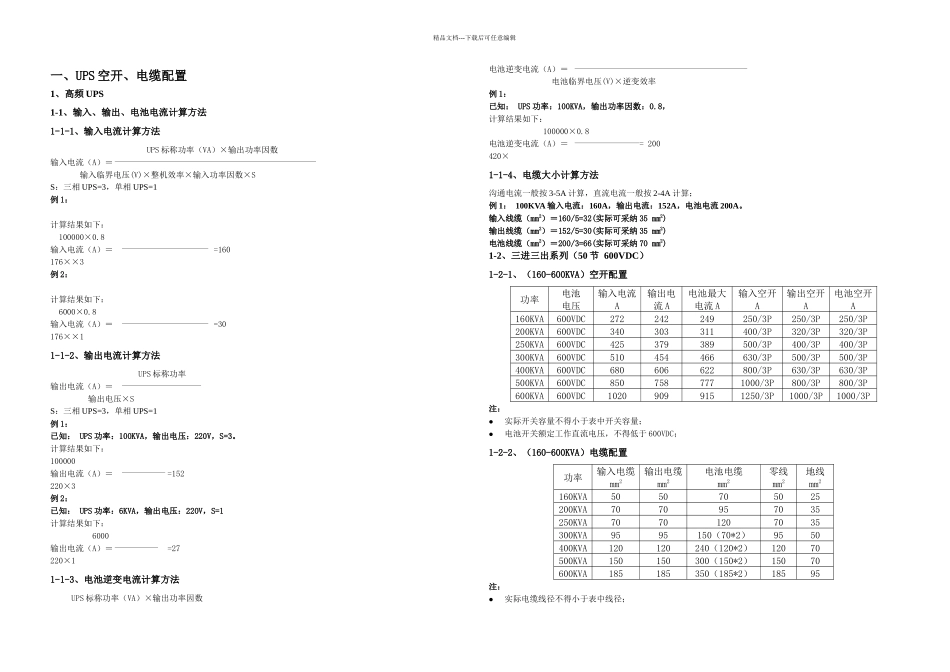

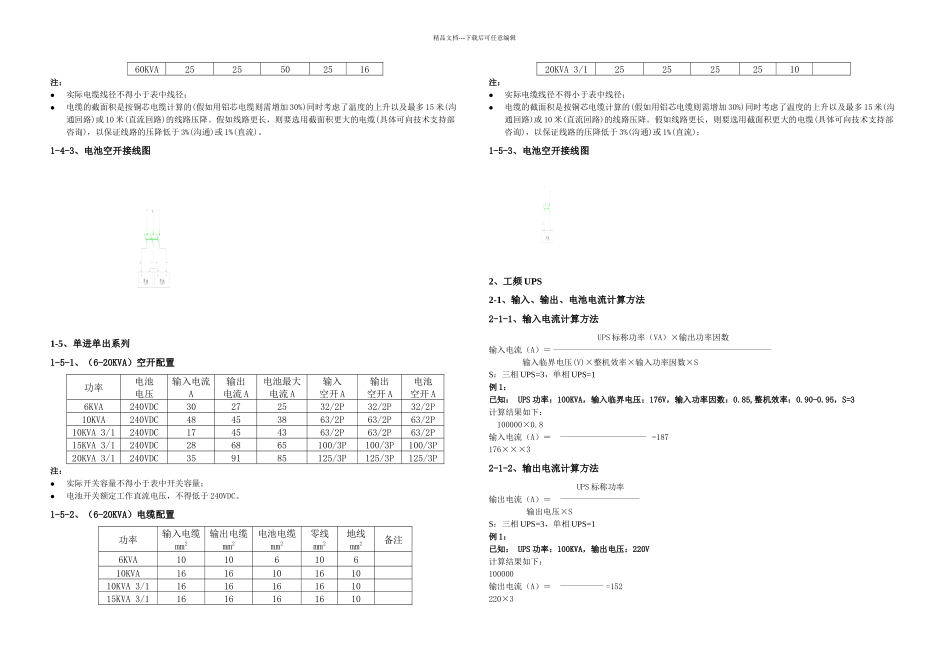

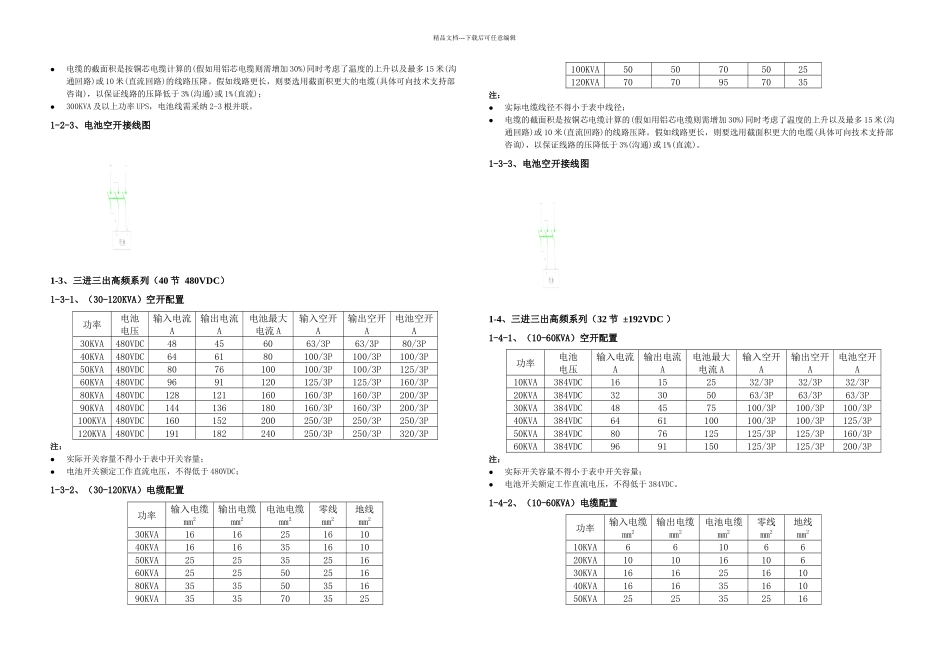

精品文档---下载后可任意编辑一、UPS 空开、电缆配置1、高频 UPS1-1、输入、输出、电池电流计算方法1-1-1、输入电流计算方法UPS 标称功率(VA)×输出功率因数 输入电流(A)= 输入临界电压(V)×整机效率×输入功率因数×S S:三相 UPS=3,单相 UPS=1例 1:计算结果如下: 100000×0.8 输入电流(A)= =160176××3例 2:计算结果如下: 6000×0.8 输入电流(A)= =30176××11-1-2、输出电流计算方法UPS 标称功率 输出电流(A)= 输出电压×SS:三相 UPS=3,单相 UPS=1例 1:已知: UPS 功率:100KVA,输出电压:220V,S=3。计算结果如下:100000 输出电流(A)= =152220×3例 2:已知: UPS 功率:6KVA,输出电压:220V,S=1计算结果如下: 6000 输出电流(A)= =27220×11-1-3、电池逆变电流计算方法 UPS 标称功率(VA)×输出功率因数电池逆变电流(A)= 电池临界电压(V)×逆变效率例 1:已知: UPS 功率:100KVA,输出功率因数:0.8,计算结果如下: 100000×0.8 电池逆变电流(A)= = 200420×1-1-4、电缆大小计算方法沟通电流一般按 3-5A 计算,直流电流一般按 2-4A 计算;例 1: 100KVA 输入电流:160A,输出电流:152A,电池电流 200A。输入线缆(mm2)=160/5=32(实际可采纳 35 mm2)输出线缆(mm2)=152/5=30(实际可采纳 35 mm2)电池线缆(mm2)=200/3=66(实际可采纳 70 mm2)1-2、三进三出系列(50 节 600VDC)1-2-1、(160-600KVA)空开配置功率电池电压输入电流A输出电流 A电池最大电流 A输入空开A输出空开A电池空开A160KVA600VDC272242249250/3P250/3P250/3P200KVA600VDC340303311400/3P320/3P320/3P250KVA600VDC425379389500/3P400/3P400/3P300KVA600VDC510454466630/3P500/3P500/3P400KVA600VDC680606622800/3P630/3P630/3P500KVA600VDC8507587771000/3P800/3P800/3P600KVA600VDC10209099151250/3P1000/3P1000/3P注:实际开关容量不得小于表中开关容量;电池开关额定工作直流电压,不得低于 600VDC;1-2-2、(160-600KVA)电缆配置功率输入电缆mm2输出电缆mm2电池电缆mm2零线 mm2地线 mm2160KVA5050705025200KVA7070957035250KVA70701207035300KVA9595150(70*2)9550400KVA120120240(120*2)12070500KVA150150300(150*2)15070600KVA185185350(185*2)18595注:实际电缆线径不得小于表中线径;精品文档---下载后可任意编辑电缆的截面积是按...
