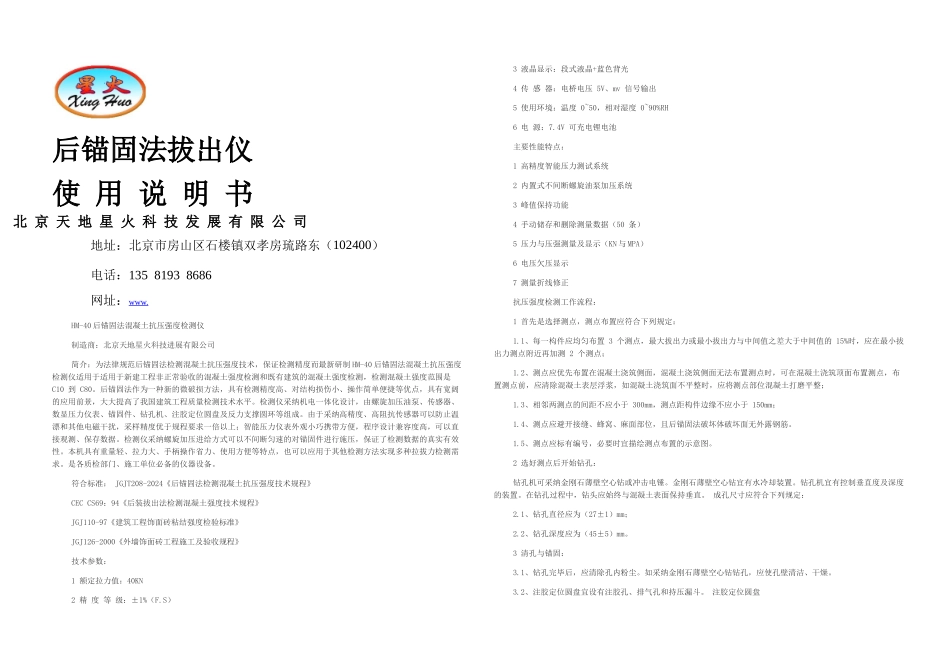

后锚固法拔出仪使 用 说 明 书北 京 天 地 星 火 科 技 发 展 有 限 公 司地址：北京市房山区石楼镇双孝房琉路东（102400）电话：135 8193 8686 网址：www.HM-40 后锚固法混凝土抗压强度检测仪制造商：北京天地星火科技进展有限公司简介：为法律规范后锚固法检测混凝土抗压强度技术，保证检测精度而最新研制 HM-40 后锚固法混凝土抗压强度检测仪适用于适用于新建工程非正常验收的混凝土强度检测和既有建筑的混凝土强度检测，检测混凝土强度范围是 C10 到 C80。后锚固法作为一种新的微破损方法，具有检测精度高、对结构损伤小、操作简单便捷等优点，具有宽阔的应用前景，大大提高了我国建筑工程质量检测技术水平。检测仪采纳机电一体化设计，由螺旋加压油泵、传感器、数显压力仪表、锚固件、钻孔机、注胶定位圆盘及反力支撑圆环等组成。由于采纳高精度、高阻抗传感器可以防止温漂和其他电磁干扰，采样精度优于规程要求一倍以上；智能压力仪表外观小巧携带方便，程序设计兼容度高，可以直接观测、保存数据。检测仪采纳螺旋加压进给方式可以不间断匀速的对锚固件进行施压，保证了检测数据的真实有效性。本机具有重量轻、拉力大、手柄操作省力、使用方便等特点，也可以应用于其他检测方法实现多种拉拔力检测需求。是各质检部门、施工单位必备的仪器设备。符合标准： JGJT208-2024《后锚固法检测混凝土抗压强度技术规程》CEC CS69：94《后装拔出法检测混凝土强度技术规程》JGJ110-97《建筑工程饰面砖粘结强度检验标准》JGJ126-2000《外墙饰面砖工程施工及验收规程》技术参数：1 额定拉力值：40KN2 精 度 等 级：±1%（F.S）3 液晶显示：段式液晶+蓝色背光4 传 感 器：电桥电压 5V、mv 信号输出5 使用环境：温度 0~50，相对湿度 0~90%RH6 电 源：7.4V 可充电锂电池主要性能特点：1 高精度智能压力测试系统2 内置式不间断螺旋油泵加压系统3 峰值保持功能4 手动储存和删除测量数据（50 条）5 压力与压强测量及显示（KN 与 MPA）6 电压欠压显示7 测量折线修正抗压强度检测工作流程：1 首先是选择测点，测点布置应符合下列规定：1.1、每一构件应均匀布置 3 个测点，最大拔出力或最小拔出力与中间值之差大于中间值的 15%时，应在最小拔出力测点附近再加测 2 个测点；1.2、测点应优先布置在混凝土浇筑侧面，混凝土浇筑侧面无法布置测点时，可在混凝土浇筑顶面布置测点，布置测点前，应清除混凝土...
