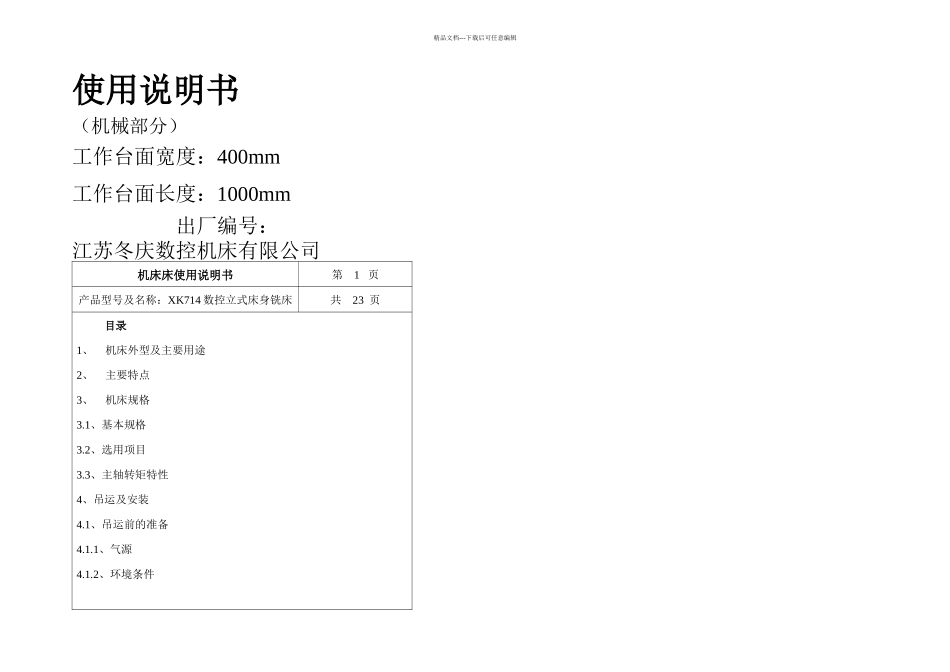

XK型数控立式床身铣床说明书FANUCIMATE解析_第1页
1/21

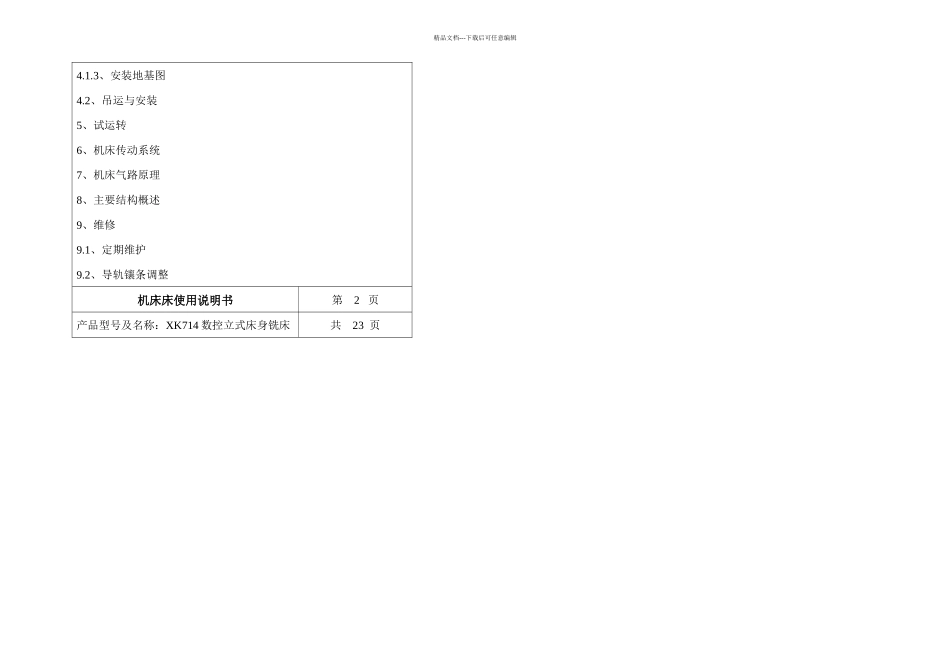

XK型数控立式床身铣床说明书FANUCIMATE解析_第2页
2/21

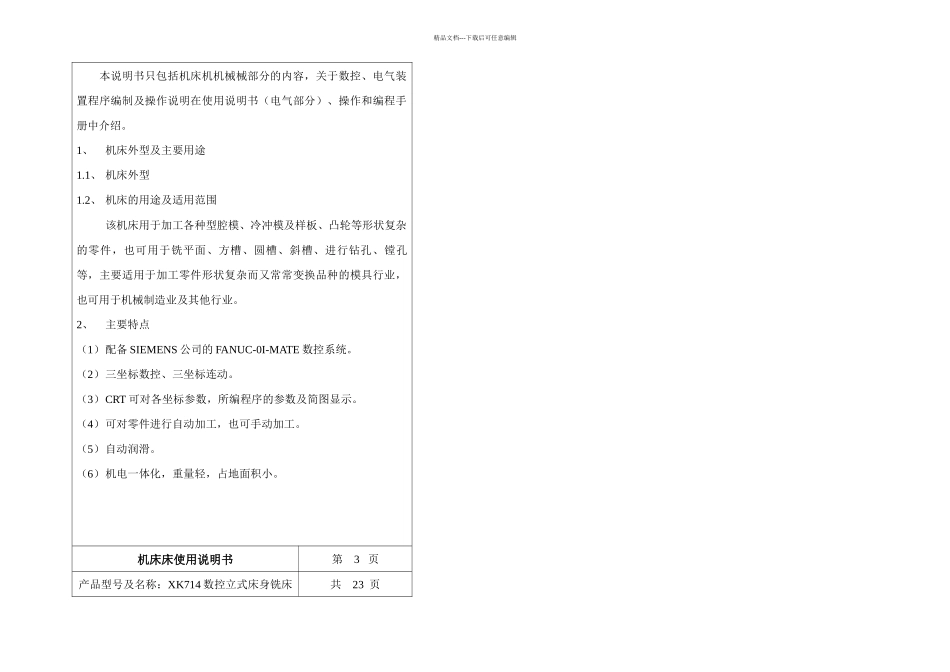

XK型数控立式床身铣床说明书FANUCIMATE解析_第3页
3/21
精品文档---下载后可任意编辑使用说明书(机械部分)工作台面宽度:400mm工作台面长度:1000mm出厂编号:江苏冬庆数控机床有限公司机床床使用说明书第 1 页产品型号及名称:XK714 数控立式床身铣床共 23 页目录1、机床外型及主要用途2、主要特点3、机床规格3.1、基本规格3.2、选用项目3.3、主轴转矩特性4、吊运及安装4.1、吊运前的准备4.1.1、气源4.1.2、环境条件精品文档---下载后可任意编辑4.1.3、安装地基图4.2、吊运与安装5、试运转6、机床传动系统7、机床气路原理8、主要结构概述9、维修9.1、定期维护9.2、导轨镶条调整机床床使用说明书第 2 页产品型号及名称:XK714 数控立式床身铣床共 23 页精品文档---下载后可任意编辑本说明书只包括机床机机械械部分的内容,关于数控、电气装置程序编制及操作说明在使用说明书(电气部分)、操作和编程手册中介绍。1、机床外型及主要用途1.1、 机床外型1.2、 机床的用途及适用范围该机床用于加工各种型腔模、冷冲模及样板、凸轮等形状复杂的零件,也可用于铣平面、方槽、圆槽、斜槽、进行钻孔、镗孔等,主要适用于加工零件形状复杂而又常常变换品种的模具行业,也可用于机械制造业及其他行业。2、主要特点(1)配备 SIEMENS 公司的 FANUC-0I-MATE 数控系统。(2)三坐标数控、三坐标连动。(3)CRT 可对各坐标参数,所编程序的参数及简图显示。(4)可对零件进行自动加工,也可手动加工。(5)自动润滑。(6)机电一体化,重量轻,占地面积小。机床床使用说明书第 3 页产品型号及名称:XK714 数控立式床身铣床共 23 页精品文档---下载后可任意编辑3、机床规格3.1、基本规格 工作台面尺寸 宽度 400mm 长度 840mm T 型槽数 3 T 型槽间距 125mm 中央基准 T 型槽宽度 18mm 工作台横向行程(X) 650mm工作台纵向行程(Y) 400 mm 主轴箱垂直行程(Z) 500mm 主轴端面至工作台面距离 125~625mm 工作台最大承重 500Kg 主轴转速级数 无级 主轴转速范围 80~8000rpm 主轴锥孔 MAS403 BT40 各直线坐标进给速度范围 5~5000mm/min各直线坐标快速移动速度 15000mm/min机床床使用说明书第 4 页产品型号及名称:XK714 数控立式床身铣床共 23 页精品文档---下载后可任意编辑主轴电机型号 CZ7额定功率 7.5Kw三坐标拖动电机 额定功率 11/11/11Nm 转速 3000rpm冷却三相电泵 型号 AO2-50 功率 120w 流量 50L/min自动润滑站电机 功率 20W 转速 ...
