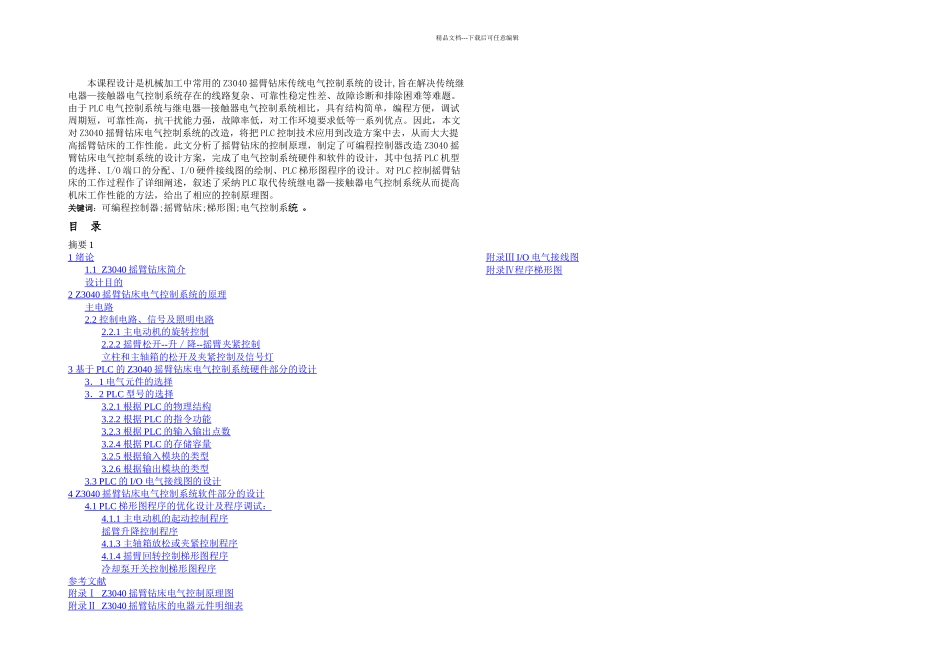

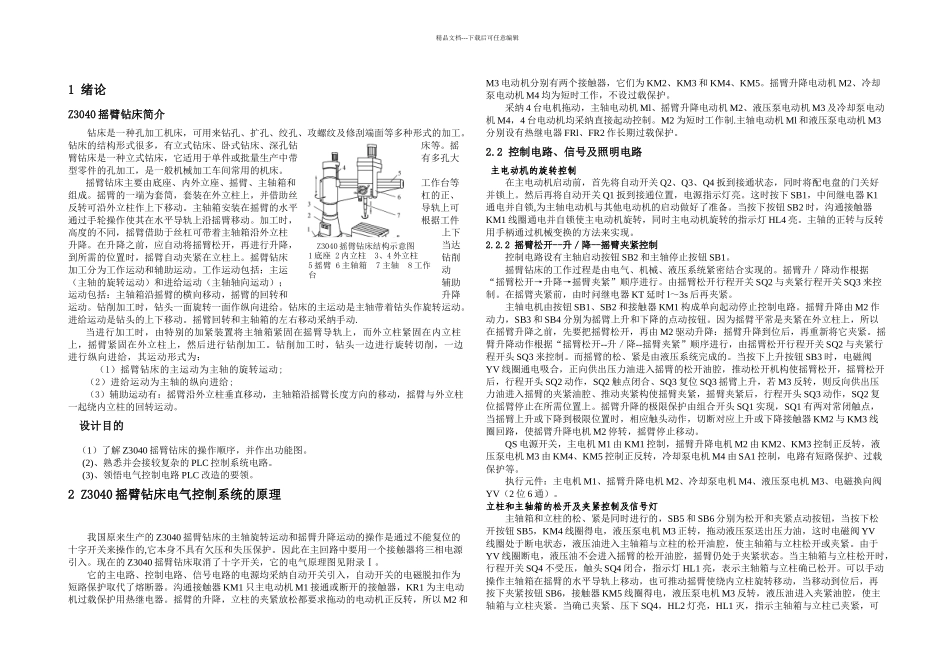

精品文档---下载后可任意编辑本课程设计是机械加工中常用的 Z3040 摇臂钻床传统电气控制系统的设计,旨在解决传统继电器—接触器电气控制系统存在的线路复杂、可靠性稳定性差、故障诊断和排除困难等难题。由于 PLC 电气控制系统与继电器—接触器电气控制系统相比，具有结构简单，编程方便，调试周期短，可靠性高，抗干扰能力强，故障率低，对工作环境要求低等一系列优点。因此，本文对 Z3040 摇臂钻床电气控制系统的改造，将把 PLC 控制技术应用到改造方案中去，从而大大提高摇臂钻床的工作性能。此文分析了摇臂钻床的控制原理，制定了可编程控制器改造 Z3040 摇臂钻床电气控制系统的设计方案，完成了电气控制系统硬件和软件的设计，其中包括 PLC 机型的选择、I/O 端口的分配、I/O 硬件接线图的绘制、PLC 梯形图程序的设计。对 PLC 控制摇臂钻床的工作过程作了详细阐述，叙述了采纳 PLC 取代传统继电器—接触器电气控制系统从而提高机床工作性能的方法，给出了相应的控制原理图。关键词：可编程控制器;摇臂钻床;梯形图;电气控制系统〭�目 录摘要 11 绪 论 1.1 Z3040 摇臂钻床简介 设计目的 2 Z3040 摇臂钻床电气控制系统的原理 主电路 2.2 控制电路、信号及照明电路 2.2.1 主电动机的旋转控制 2.2.2 摇臂松开 -- 升／降 -- 摇臂夹紧控制 立柱和主轴箱的松开及夹紧控制及信号灯 3 基于 PLC 的 Z3040 摇臂钻床电气控制系统硬件部分的设计 3 ． 1 电气元件的选择 3 ． 2 PLC 型号的选择 3.2.1 根据 PLC 的物理结构 3.2.2 根据 PLC 的指令功能 3.2.3 根据 PLC 的输入输出点数 3.2.4 根据 PLC 的存储容量 3.2.5 根据输入模块的类型 3.2.6 根据输出模块的类型 3.3 PLC 的 I/O 电气接线图的设计 4 Z3040 摇臂钻床电气控制系统软件部分的设计 4.1 PLC 梯形图程序的优化设计及程序调试： 4.1.1 主电动机的起动控制程序 摇臂升降控制程序 4.1.3 主轴箱放松或夹紧控制程序 4.1.4 摇臂回转控制梯形图程序 冷却泵开关控制梯形图程序 参考文献 附录Ⅰ Z3040 摇臂钻床电气控制原理图 附录Ⅱ Z3040 摇臂钻床的电器元件明细表 附录Ⅲ I/O 电气接线图 附录Ⅳ程序梯形图 精品文档---下载后可任意编辑1 绪论Z3040 摇臂钻床简介钻床是一种孔加工机床，可用来钻孔、扩孔、绞孔、攻螺纹及修刮端面等多种形式的加工。钻床的结构形式很多，有立式钻床、卧式...
