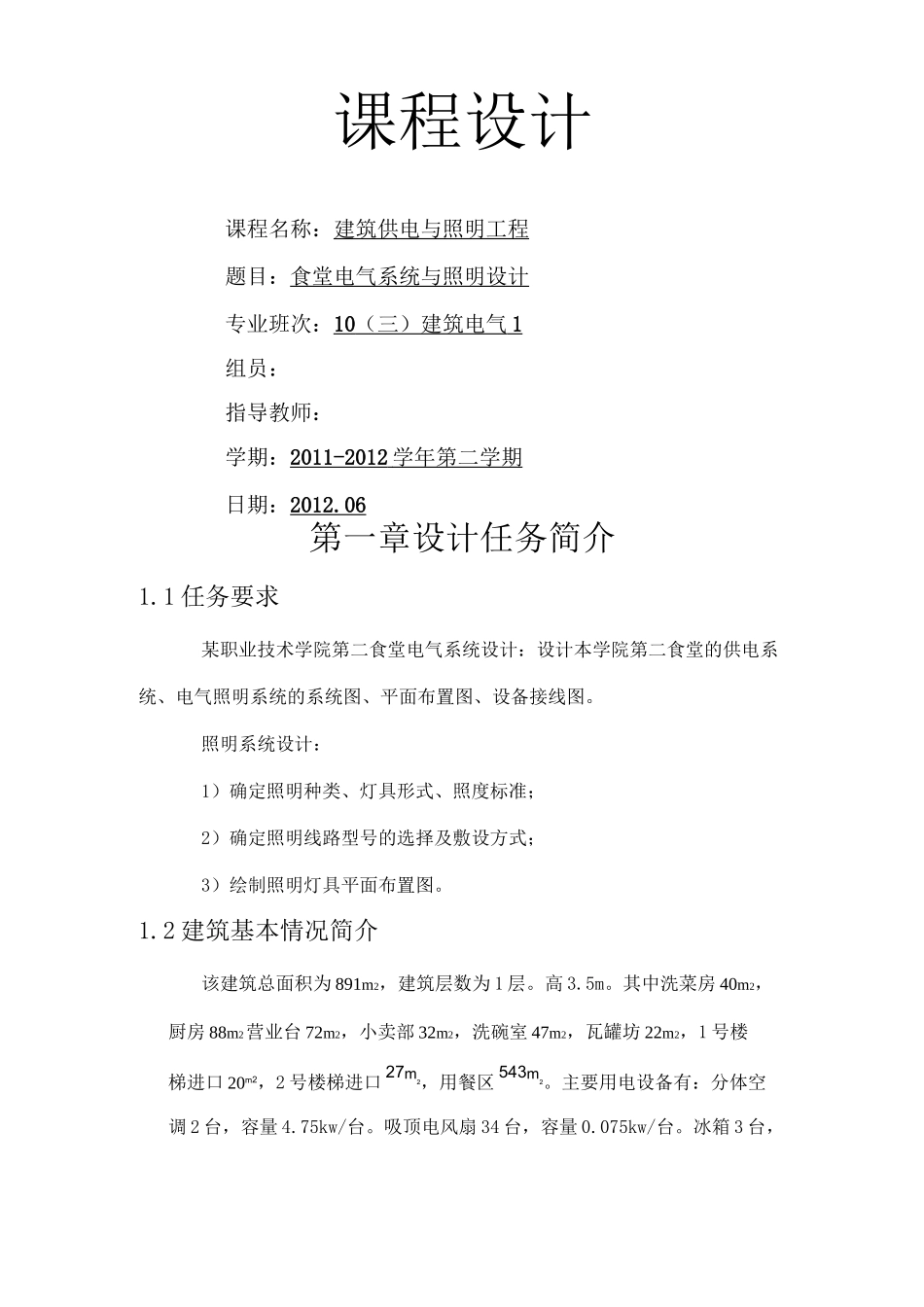

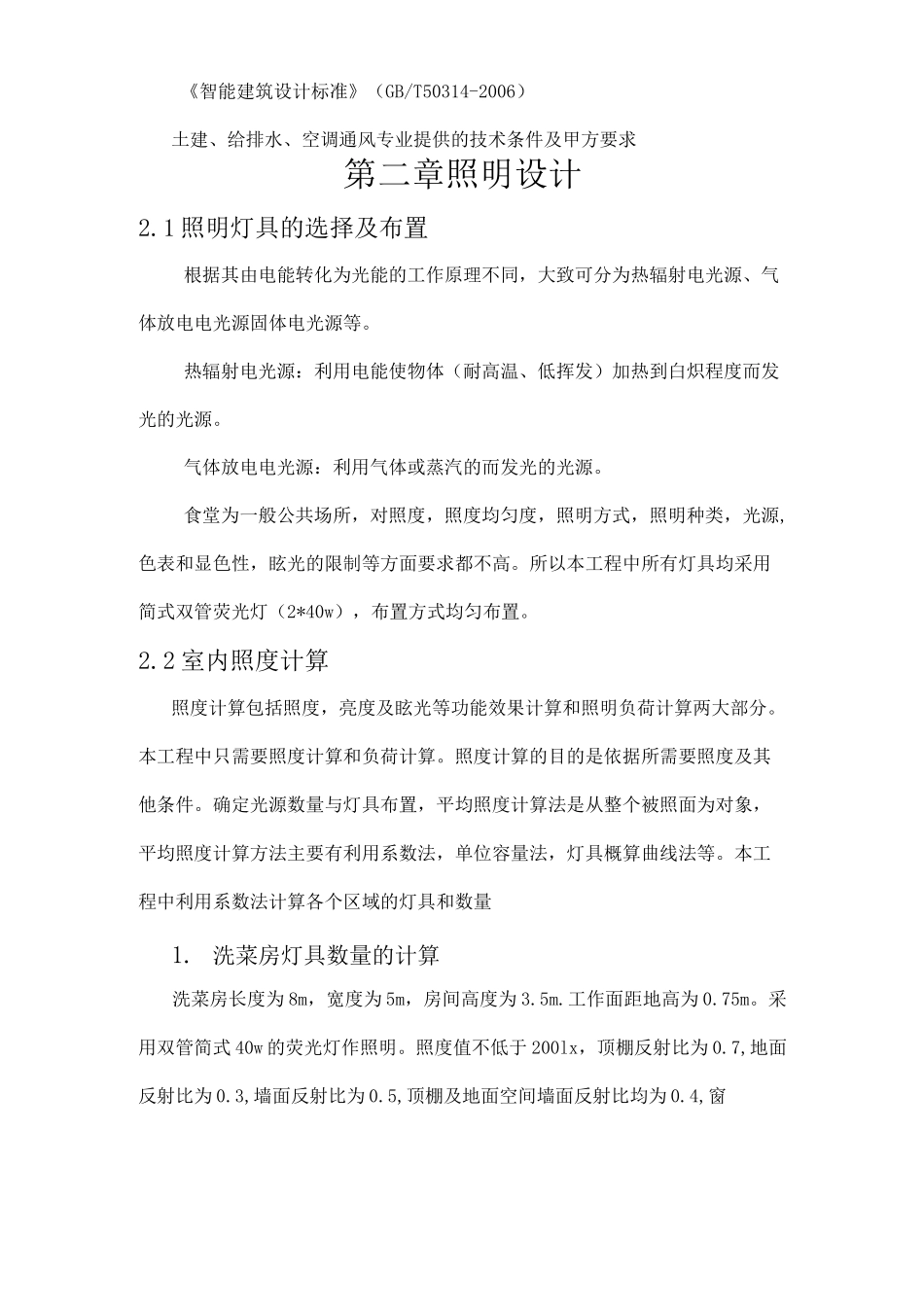

课程设计课程名称：建筑供电与照明工程题目：食堂电气系统与照明设计专业班次：10 （三）建筑电气 1 组员：指导教师：学期：2011-2012 学年第二学期 日期：2012.06第一章设计任务简介1.1 任务要求某职业技术学院第二食堂电气系统设计：设计本学院第二食堂的供电系统、电气照明系统的系统图、平面布置图、设备接线图。照明系统设计：1）确定照明种类、灯具形式、照度标准；2）确定照明线路型号的选择及敷设方式；3）绘制照明灯具平面布置图。1.2 建筑基本情况简介该建筑总面积为 891m2，建筑层数为 1 层。高 3.5m。其中洗菜房 40m2，厨房 88m2营业台 72m2，小卖部 32m2，洗碗室 47m2，瓦罐坊 22m2，1 号楼梯进口 20m2，2 号楼梯进口 27m2，用餐区 543m2。主要用电设备有：分体空调 2 台，容量 4.75kw/台。吸顶电风扇 34 台，容量 0.075kw/台。冰箱 3 台，容量1.26kw/台。屋面层热源水泵2 台，容量5.4kw/台。电热蒸气两用蒸饭机2 台，容量12kw/台，抽油烟机4 台，容量0.2kw/台。电视3 台，容量0.15kw/台。落地扇8 台，容量0.37kw/台，灭蝇灭蚊灯1 台，容量0.04kw/台。预留室外照明容量10kw.预留立面照明10kw.消毒柜2 台，容量0.29kw。1.3 设计依据《民用建筑电气设计规范》JGJ16-2008《建筑设计防火规范》GB50016-2006《民用建筑设计通则》GB50352-2005《10kV 及以下变配电所设计规范》GB50053-94《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-95《通用用电设备配电设计规范》GB50055-93《建筑照明设计标准》GB50034-2004《建筑物防雷设计规范》GB50057-94（2000 年版）《火灾自动报警系统设计规范》GB50116-98《建筑物电子信息系统防雷技术规范》GB50343-2004《电力工程电缆设计规范》GB50217-2007《工业与民用电力装置的接地设计规范》GBJ65-83《综合布线系统工程设计规范》GB50311-2007《视频安防监控系统工程设计规范》GB50395-2007《有线电视广播系统技术规范》GY/T106-1999《有线电视系统工程技术规范》GB50200-94《智能建筑设计标准》（GB/T50314-2006）土建、给排水、空调通风专业提供的技术条件及甲方要求第二章照明设计2.1 照明灯具的选择及布置根据其由电能转化为光能的工作原理不同，大致可分为热辐射电光源、气体放电电光源固体电光源等。热辐射电光源：利用电能使物体（耐高温、低挥发）加热到白炽程度而发光的光源。气体放电电光源：利用气体或蒸汽的而发光的光源。食堂...
