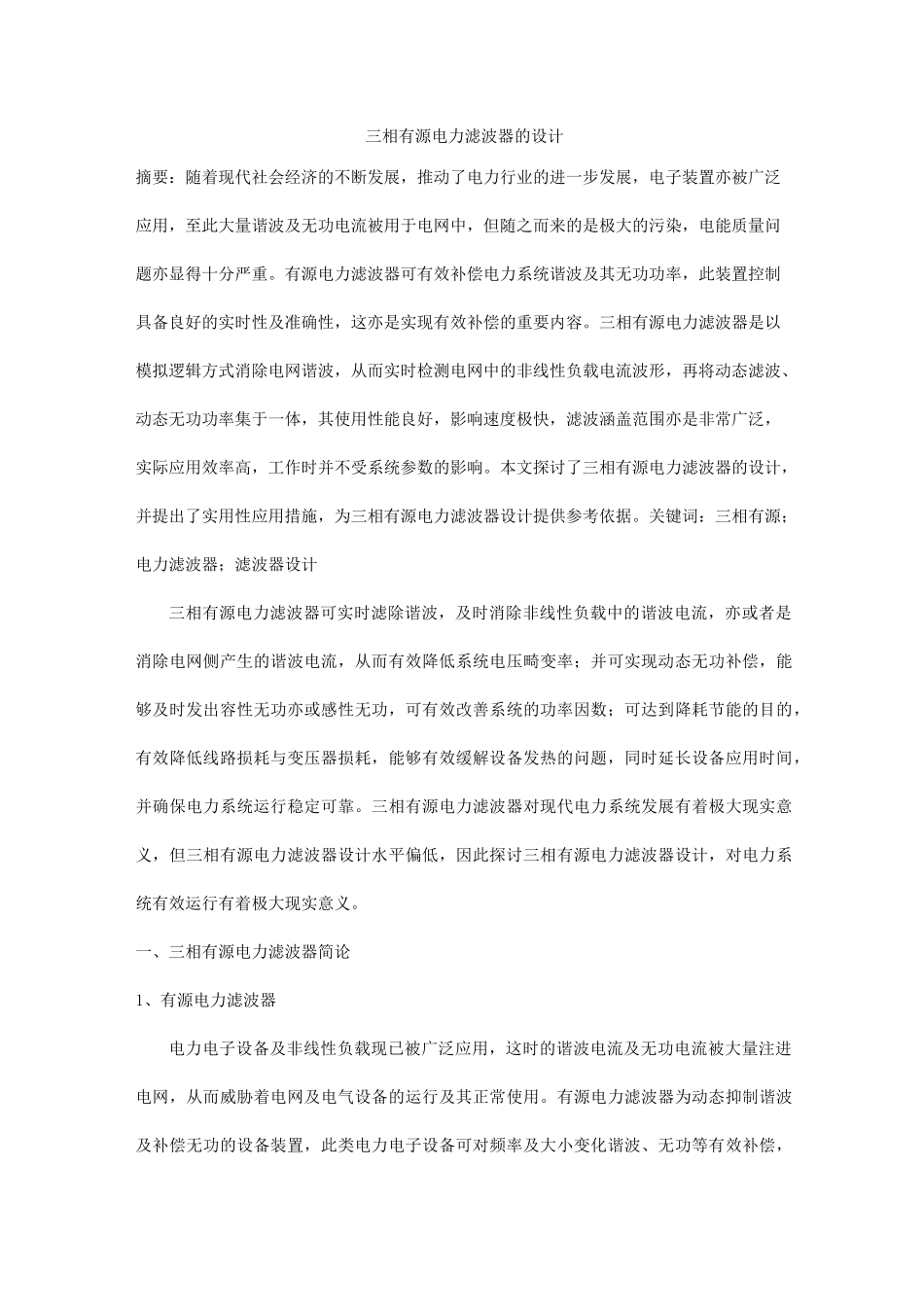

三相有源电力滤波器的设计_第1页
1/8

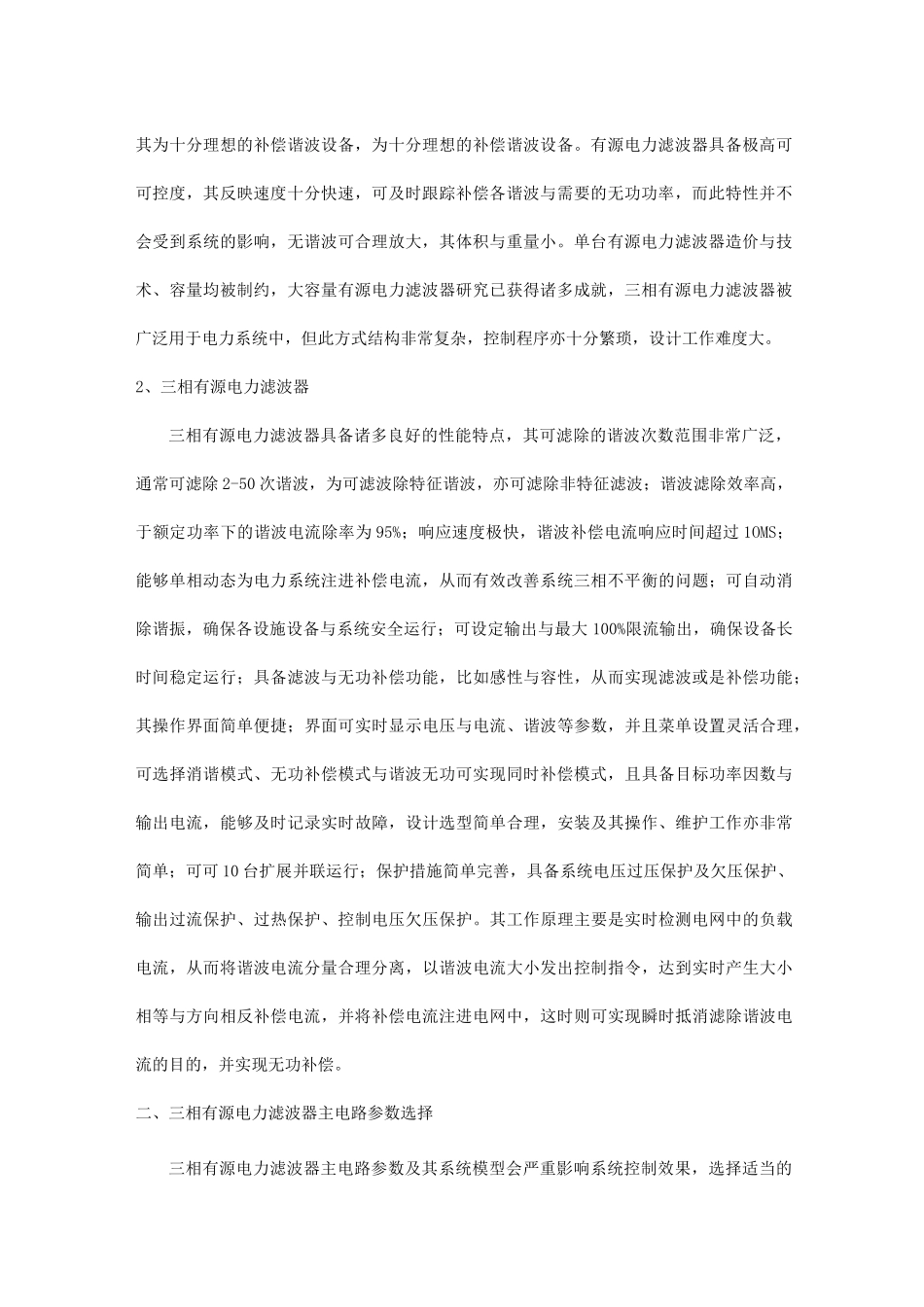

三相有源电力滤波器的设计_第2页
2/8

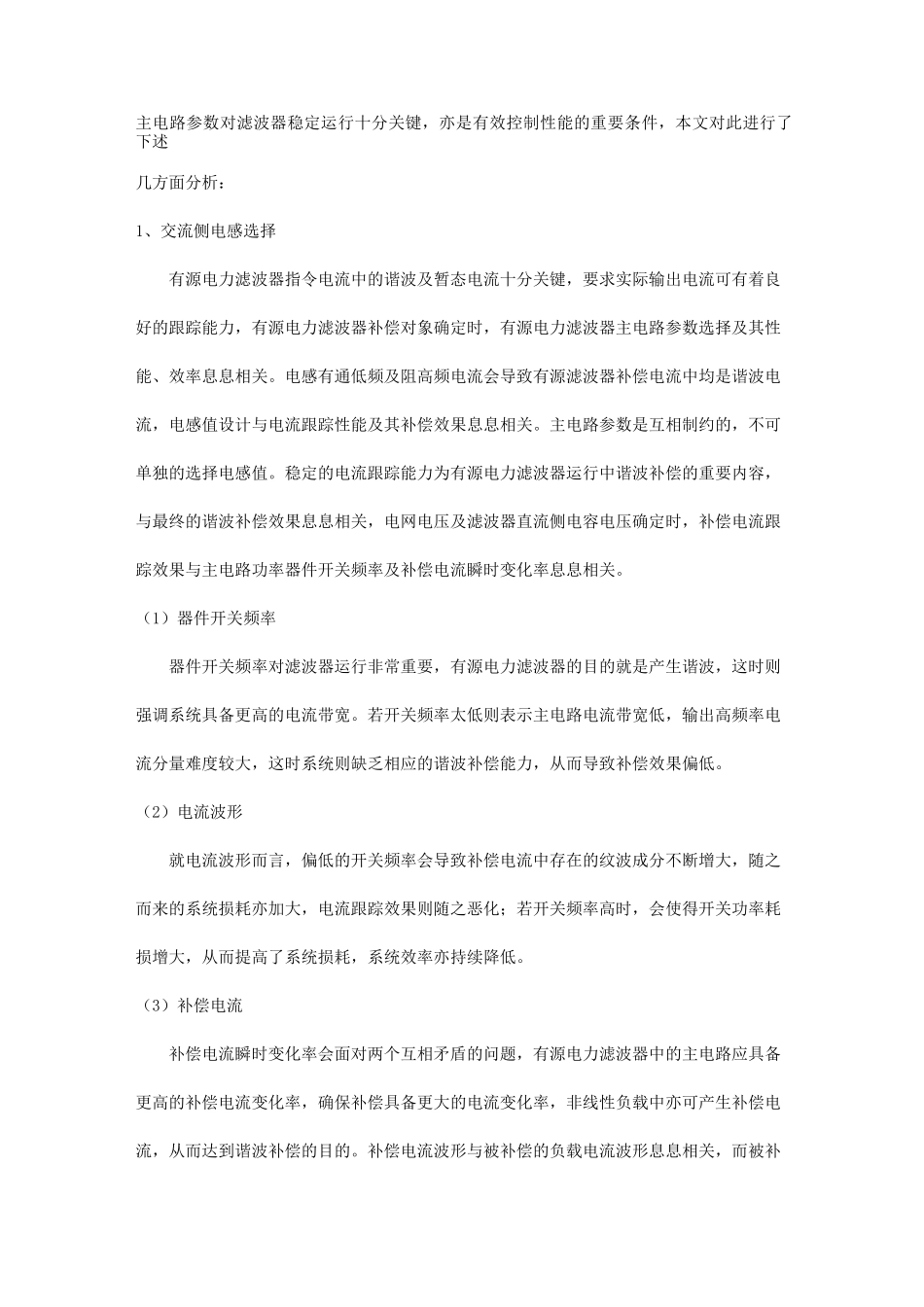

三相有源电力滤波器的设计_第3页
3/8
三相有源电力滤波器的设计摘要:随着现代社会经济的不断发展,推动了电力行业的进一步发展,电子装置亦被广泛应用,至此大量谐波及无功电流被用于电网中,但随之而来的是极大的污染,电能质量问题亦显得十分严重。有源电力滤波器可有效补偿电力系统谐波及其无功功率,此装置控制具备良好的实时性及准确性,这亦是实现有效补偿的重要内容。三相有源电力滤波器是以模拟逻辑方式消除电网谐波,从而实时检测电网中的非线性负载电流波形,再将动态滤波、动态无功功率集于一体,其使用性能良好,影响速度极快,滤波涵盖范围亦是非常广泛,实际应用效率高,工作时并不受系统参数的影响。本文探讨了三相有源电力滤波器的设计,并提出了实用性应用措施,为三相有源电力滤波器设计提供参考依据。关键词:三相有源;电力滤波器;滤波器设计三相有源电力滤波器可实时滤除谐波,及时消除非线性负载中的谐波电流,亦或者是消除电网侧产生的谐波电流,从而有效降低系统电压畸变率;并可实现动态无功补偿,能够及时发出容性无功亦或感性无功,可有效改善系统的功率因数;可达到降耗节能的目的,有效降低线路损耗与变压器损耗,能够有效缓解设备发热的问题,同时延长设备应用时间,并确保电力系统运行稳定可靠。三相有源电力滤波器对现代电力系统发展有着极大现实意义,但三相有源电力滤波器设计水平偏低,因此探讨三相有源电力滤波器设计,对电力系统有效运行有着极大现实意义。一、三相有源电力滤波器简论1、有源电力滤波器电力电子设备及非线性负载现已被广泛应用,这时的谐波电流及无功电流被大量注进电网,从而威胁着电网及电气设备的运行及其正常使用。有源电力滤波器为动态抑制谐波及补偿无功的设备装置,此类电力电子设备可对频率及大小变化谐波、无功等有效补偿,其为十分理想的补偿谐波设备,为十分理想的补偿谐波设备。有源电力滤波器具备极高可可控度,其反映速度十分快速,可及时跟踪补偿各谐波与需要的无功功率,而此特性并不会受到系统的影响,无谐波可合理放大,其体积与重量小。单台有源电力滤波器造价与技术、容量均被制约,大容量有源电力滤波器研究已获得诸多成就,三相有源电力滤波器被广泛用于电力系统中,但此方式结构非常复杂,控制程序亦十分繁琐,设计工作难度大。2、三相有源电力滤波器三相有源电力滤波器具备诸多良好的性能特点,其可滤除的谐波次数范围非常广泛,通常可滤除 2-50 次谐波,为可滤波除特征谐波,亦可滤除非特征滤波;...
