(完整版)电脑主板各个电路检修方法

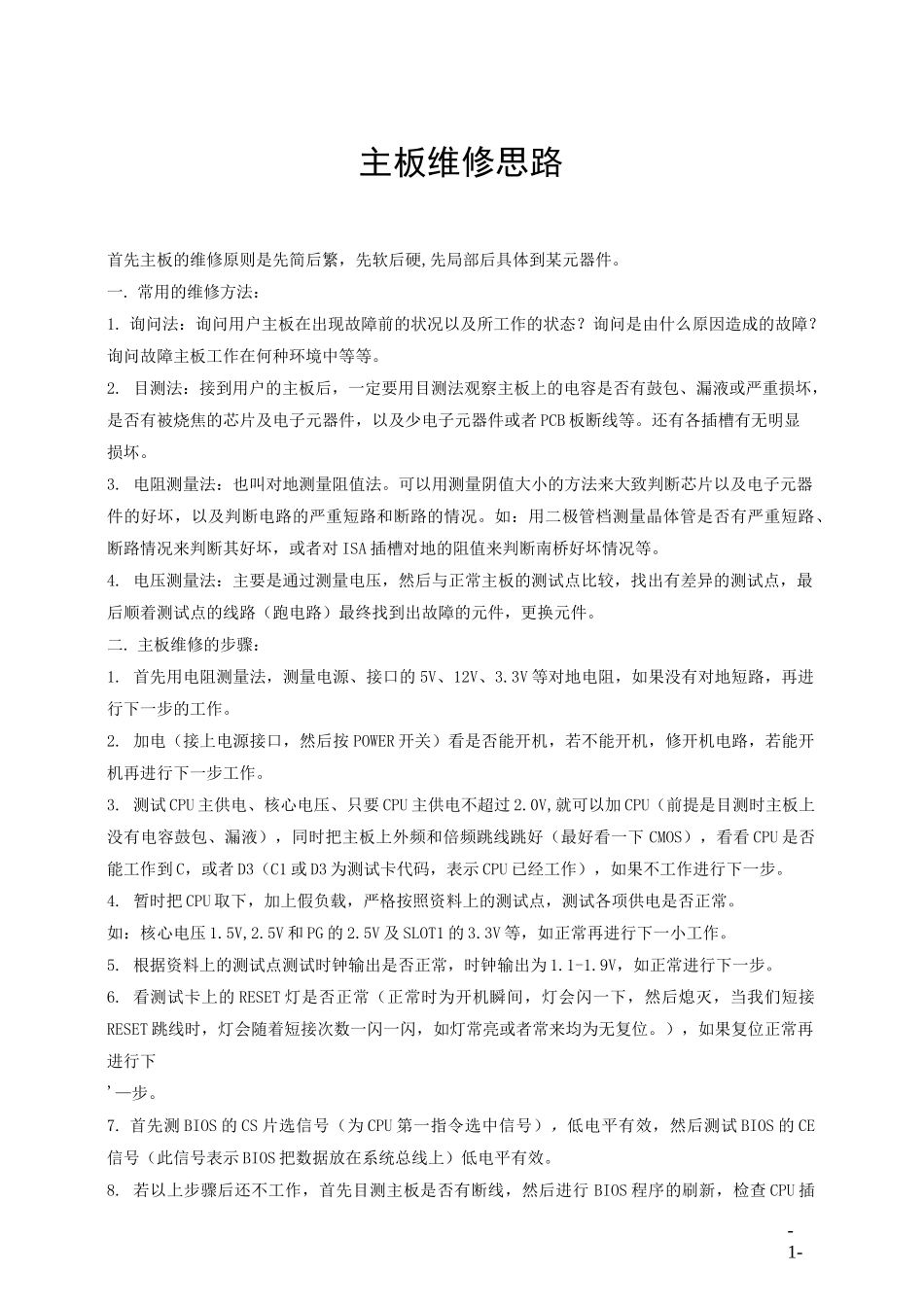

-1-主板维修思路首先主板的维修原则是先简后繁，先软后硬,先局部后具体到某元器件。一. 常用的维修方法：1. 询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。2. 目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者 PCB 板断线等。还有各插槽有无明显损坏。3. 电阻测量法：也叫对地测量阻值法。可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对 ISA 插槽对地的阻值来判断南桥好坏情况等。4. 电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。二. 主板维修的步骤：1. 首先用电阻测量法，测量电源、接口的 5V、12V、3.3V 等对地电阻，如果没有对地短路，再进行下一步的工作。2. 加电（接上电源接口，然后按 POWER 开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。3. 测试 CPU 主供电、核心电压、只要 CPU 主供电不超过 2.0V,就可以加 CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下 CMOS），看看 CPU 是否能工作到 C，或者 D3（C1 或 D3 为测试卡代码，表示 CPU 已经工作），如果不工作进行下一步。4. 暂时把 CPU 取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。如：核心电压 1.5V,2.5V 和 PG 的 2.5V 及 SLOT1 的 3.3V 等，如正常再进行下一小工作。5. 根据资料上的测试点测试时钟输出是否正常，时钟输出为 1.1-1.9V，如正常进行下一步。6. 看测试卡上的 RESET 灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。），如果复位正常再进行下'—步。7. 首先测 BIOS 的 CS 片选信号（为 CPU 第一指令选中信号），低电平有效，然后测试 BIOS 的 CE信号（此信号表示 BIOS 把数据放在系统总线上）低电平有效。8. 若以上步骤后还不工作，首先目测主板是否有断线，然后进行 BIOS 程序的刷新，检查 CPU 插...
