汽轮机轴承概述

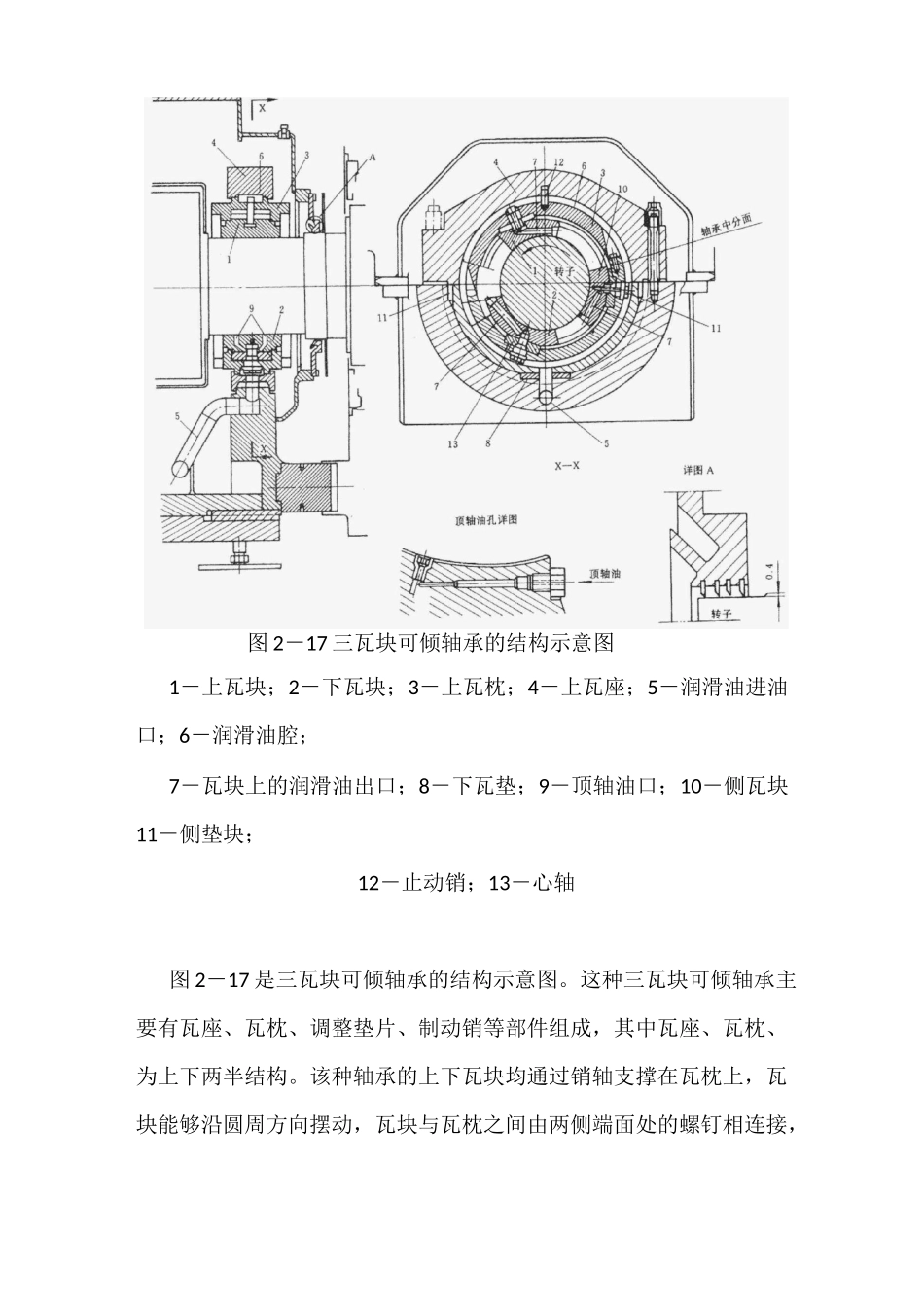

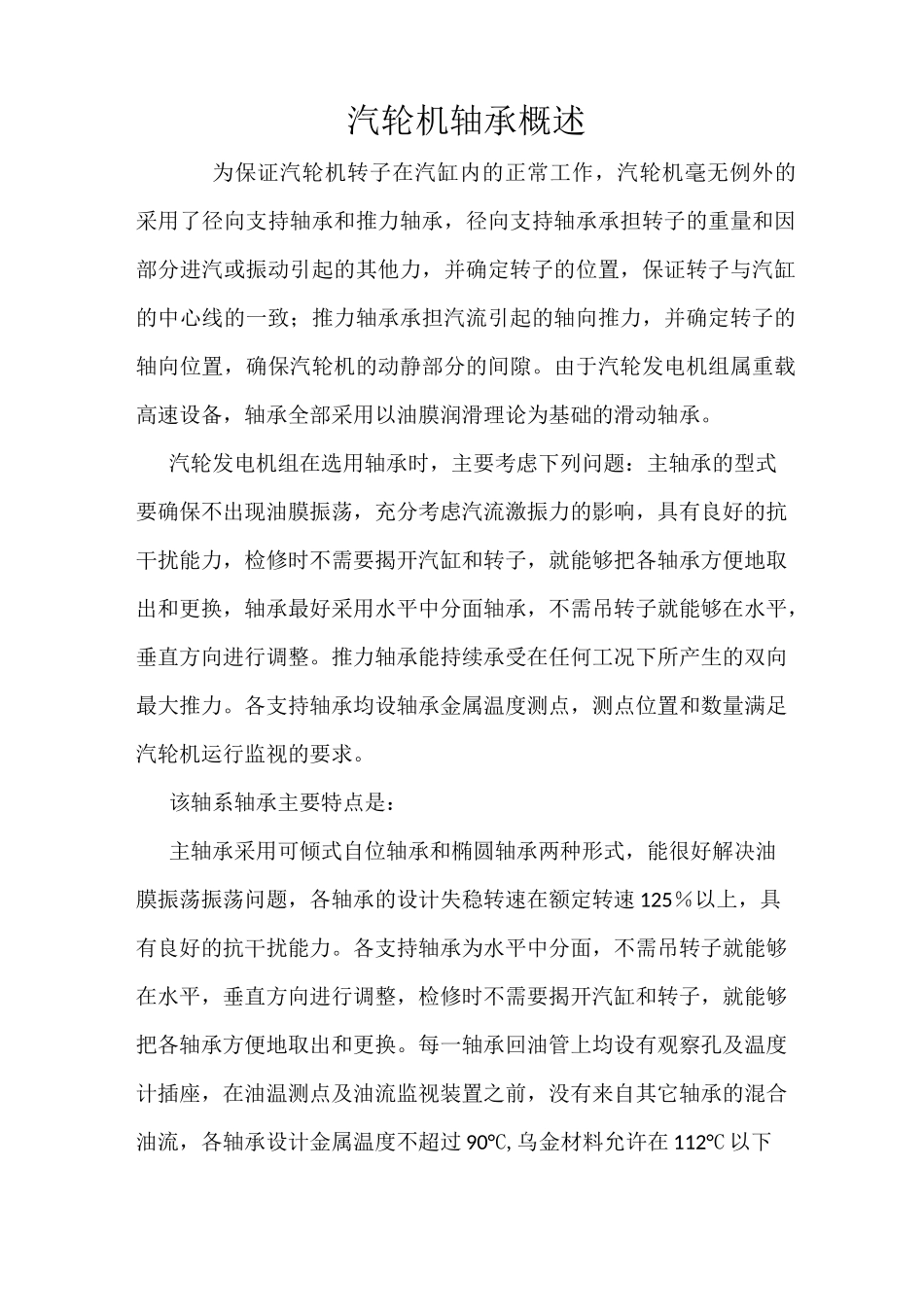

汽轮机轴承概述为保证汽轮机转子在汽缸内的正常工作，汽轮机毫无例外的采用了径向支持轴承和推力轴承，径向支持轴承承担转子的重量和因部分进汽或振动引起的其他力，并确定转子的位置，保证转子与汽缸的中心线的一致；推力轴承承担汽流引起的轴向推力，并确定转子的轴向位置，确保汽轮机的动静部分的间隙。由于汽轮发电机组属重载高速设备，轴承全部采用以油膜润滑理论为基础的滑动轴承。汽轮发电机组在选用轴承时，主要考虑下列问题：主轴承的型式要确保不出现油膜振荡，充分考虑汽流激振力的影响，具有良好的抗干扰能力，检修时不需要揭开汽缸和转子，就能够把各轴承方便地取出和更换，轴承最好采用水平中分面轴承，不需吊转子就能够在水平，垂直方向进行调整。推力轴承能持续承受在任何工况下所产生的双向最大推力。各支持轴承均设轴承金属温度测点，测点位置和数量满足汽轮机运行监视的要求。该轴系轴承主要特点是：主轴承采用可倾式自位轴承和椭圆轴承两种形式，能很好解决油膜振荡振荡问题，各轴承的设计失稳转速在额定转速 125％以上，具有良好的抗干扰能力。各支持轴承为水平中分面，不需吊转子就能够在水平，垂直方向进行调整，检修时不需要揭开汽缸和转子，就能够把各轴承方便地取出和更换。每一轴承回油管上均设有观察孔及温度计插座，在油温测点及油流监视装置之前，没有来自其它轴承的混合油流，各轴承设计金属温度不超过 90°C,乌金材料允许在 112°C 以下长期运行。推力轴承设计为能持续承受在任何工况下所产生的双向最大推力，装设有监视轴承金属、磨损量及轴承金属温度测量装置。表 2－12 各个轴承的参数轴承号1 号2 号3 号4 号5 号6 号7 号8 号轴颈 Dmm381431.8482.6482.6482.6508533.4482.6宽径比L/D0.60.5880.7380.7380.7380.65620.7140.789轴承型式可倾瓦椭圆瓦1、径向支持轴承图 2－17 三瓦块可倾轴承的结构示意图1－上瓦块；2－下瓦块；3－上瓦枕；4－上瓦座；5－润滑油进油口；6－润滑油腔；7－瓦块上的润滑油出口；8－下瓦垫；9－顶轴油口；10－侧瓦块11－侧垫块；12－止动销；13－心轴图 2－17 是三瓦块可倾轴承的结构示意图。这种三瓦块可倾轴承主要有瓦座、瓦枕、调整垫片、制动销等部件组成，其中瓦座、瓦枕、为上下两半结构。该种轴承的上下瓦块均通过销轴支撑在瓦枕上，瓦块能够沿圆周方向摆动，瓦块与瓦枕之间由两侧端面处的螺钉相连接，上瓦设有固定螺钉，下瓦在安装或检修时，可利用特制的螺...
