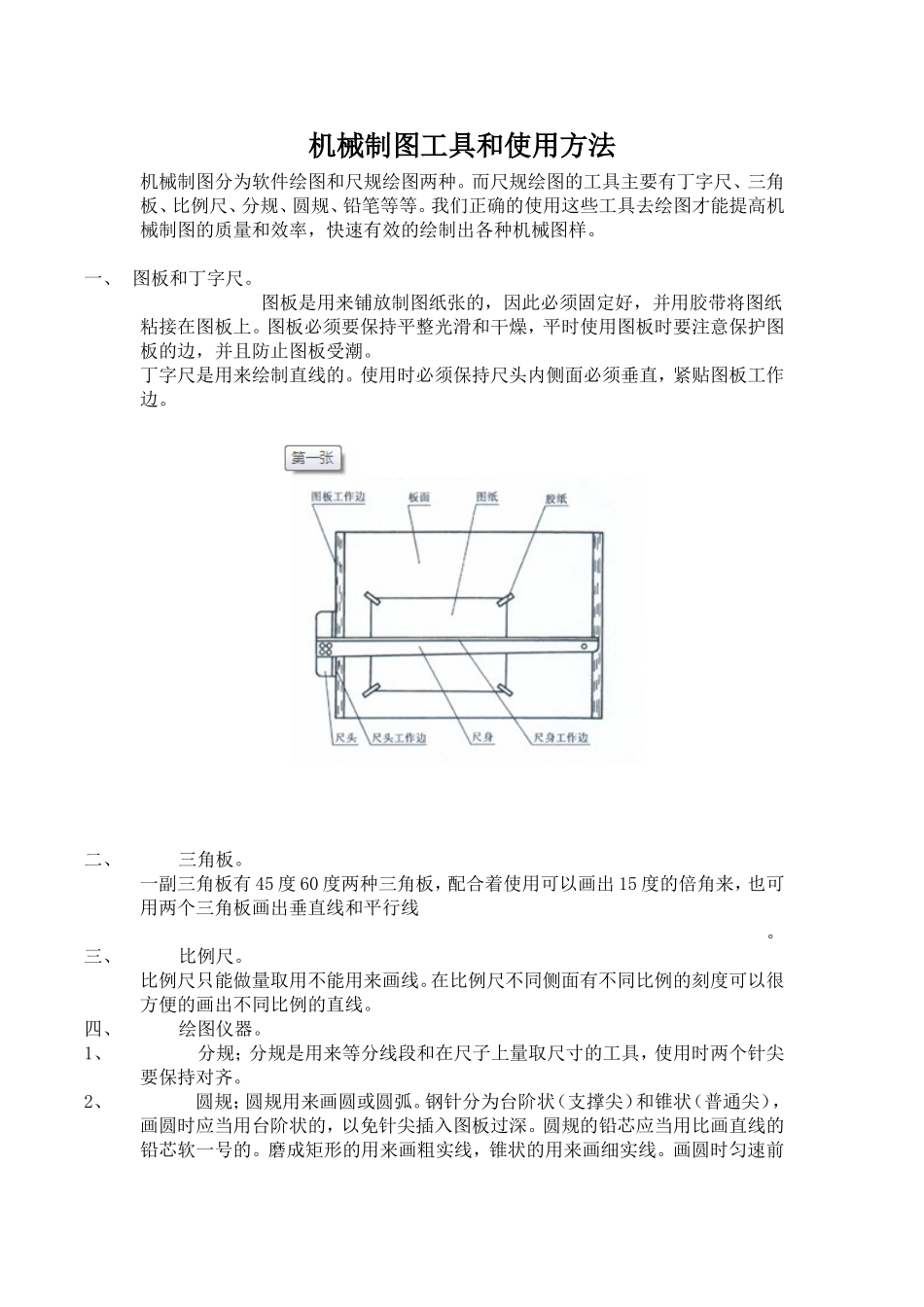

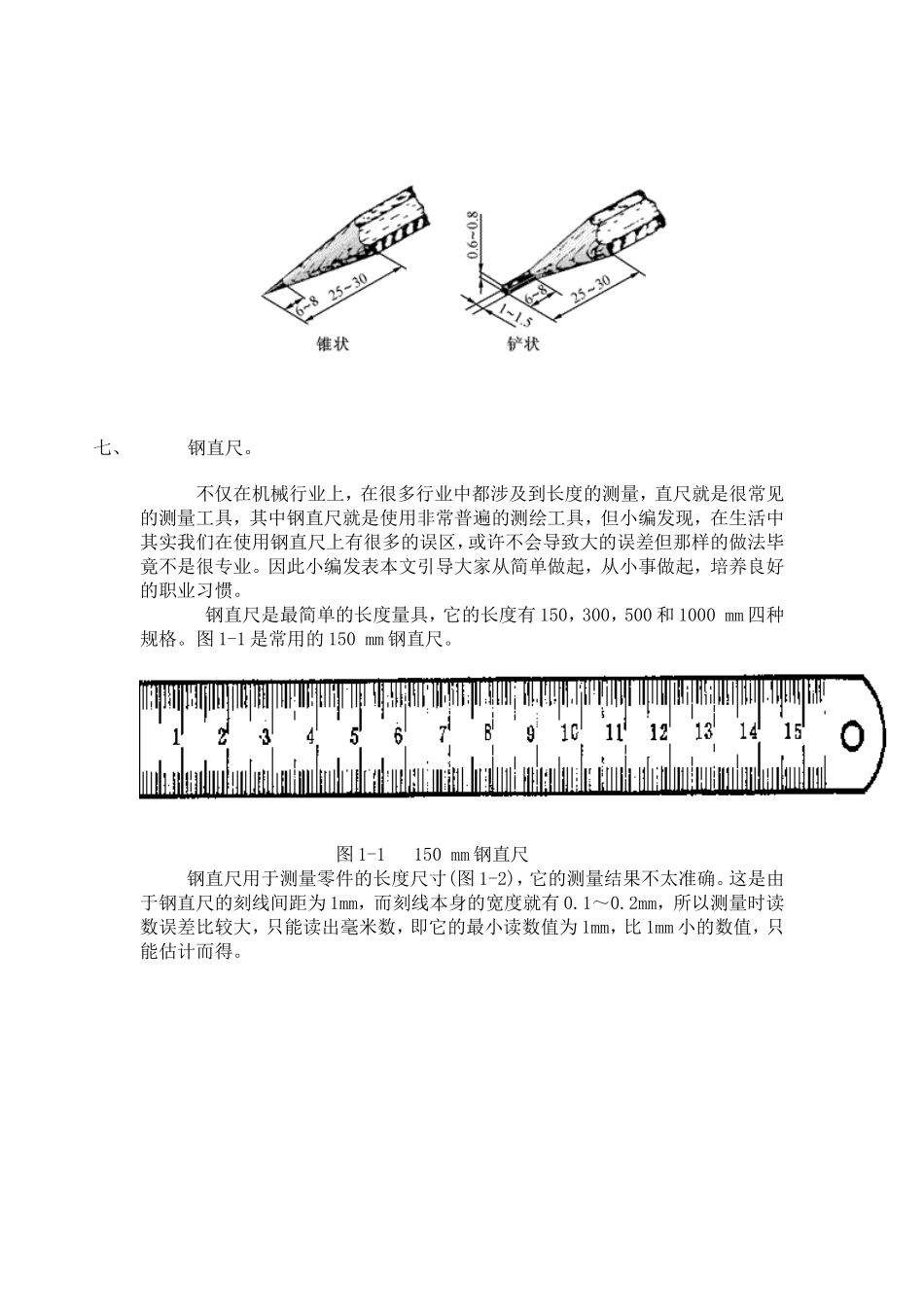

机械制图工具和使用方法机械制图分为软件绘图和尺规绘图两种。而尺规绘图的工具主要有丁字尺、三角板、比例尺、分规、圆规、铅笔等等。我们正确的使用这些工具去绘图才能提高机械制图的质量和效率，快速有效的绘制出各种机械图样。一、图板和丁字尺。图板是用来铺放制图纸张的，因此必须固定好，并用胶带将图纸粘接在图板上。图板必须要保持平整光滑和干燥，平时使用图板时要注意保护图板的边，并且防止图板受潮。丁字尺是用来绘制直线的。使用时必须保持尺头内侧面必须垂直，紧贴图板工作边。二、三角板。一副三角板有45度60度两种三角板，配合着使用可以画出15度的倍角来，也可用两个三角板画出垂直线和平行线。三、比例尺。比例尺只能做量取用不能用来画线。在比例尺不同侧面有不同比例的刻度可以很方便的画出不同比例的直线。四、绘图仪器。1、分规；分规是用来等分线段和在尺子上量取尺寸的工具，使用时两个针尖要保持对齐。2、圆规；圆规用来画圆或圆弧。钢针分为台阶状（支撑尖）和锥状（普通尖），画圆时应当用台阶状的，以免针尖插入图板过深。圆规的铅芯应当用比画直线的铅芯软一号的。磨成矩形的用来画粗实线，锥状的用来画细实线。画圆时匀速前进并向运动方向稍微倾斜可以减少画圆阻力。画小圆的时候可用弹簧圆规和点化规，特大圆可以使用加长杆。五、曲线板。曲线板是用来画非圆曲线的工具，它的轮廓线是由多段不同曲率半径的曲线组成画图时，先找出曲线上的若干点，再徒手用铅笔轻轻地把各点连起来。为使曲线光滑，最好每次有4个点与曲线吻合先画1到3之间再画3到4之间直至画出光滑的曲线。六、铅笔。铅笔软硬用B和H表示。B前数字越大表示越软，H则相反。一般要多准备几种铅笔，画粗实线用B或2B，画细线或写字用H或HB。用于画粗实线的铅笔应该磨成矩形，而其他的一般磨成锥型即可。画线时应该使铅笔前后方向与直纸面垂直，保持与前进方向30度左右的角度，铅芯紧靠尺边，用力均匀，速度适中。有一定经验后可以很轻松的画出粗细一致颜色深浅一致的直线，因此需要我们多加练习。七、钢直尺。不仅在机械行业上，在很多行业中都涉及到长度的测量，直尺就是很常见的测量工具，其中钢直尺就是使用非常普遍的测绘工具，但小编发现，在生活中其实我们在使用钢直尺上有很多的误区，或许不会导致大的误差但那样的做法毕竟不是很专业。因此小编发表本文引导大家从简单做起，从小事做起，培养良好的职业习惯。钢直尺是最简单的长度量具，它的长度有150，300，500和1000mm四种规格。图1-1是常用的150mm钢直尺。图1-1150mm钢直尺钢直尺用于测量零件的长度尺寸(图1-2)，它的测量结果不太准确。这是由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。(a)(b)(c)(d)(e)(f)图1-2钢直尺的使用方法a)量长度b)量螺距c)量宽度d)量内孔e)量深度f)划线如果用钢直尺直接去测量零件的直径尺寸(轴径或孔径)，则测量精度更差。其原因是：除了钢直尺本身的读数误差比较大以外，还由于钢直尺无法正好放在零件直径的正确位置。所以，零件直径尺寸的测量，也可以利用钢直尺和内外卡钳配合起来进行。
