一款2.5W的D类音频功放的设计的开题报告

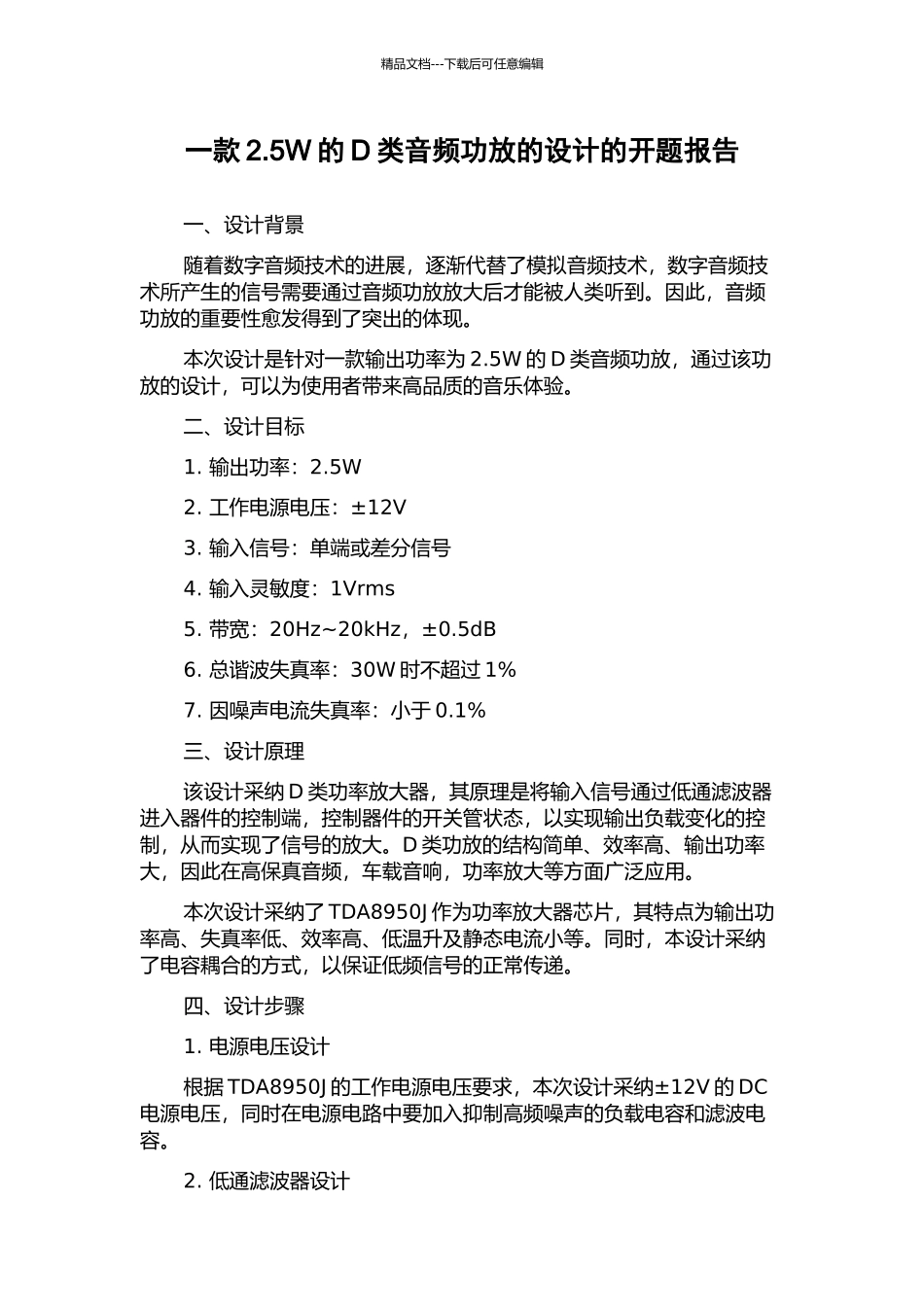

一款2.5W的D类音频功放的设计的开题报告_第1页
1/2

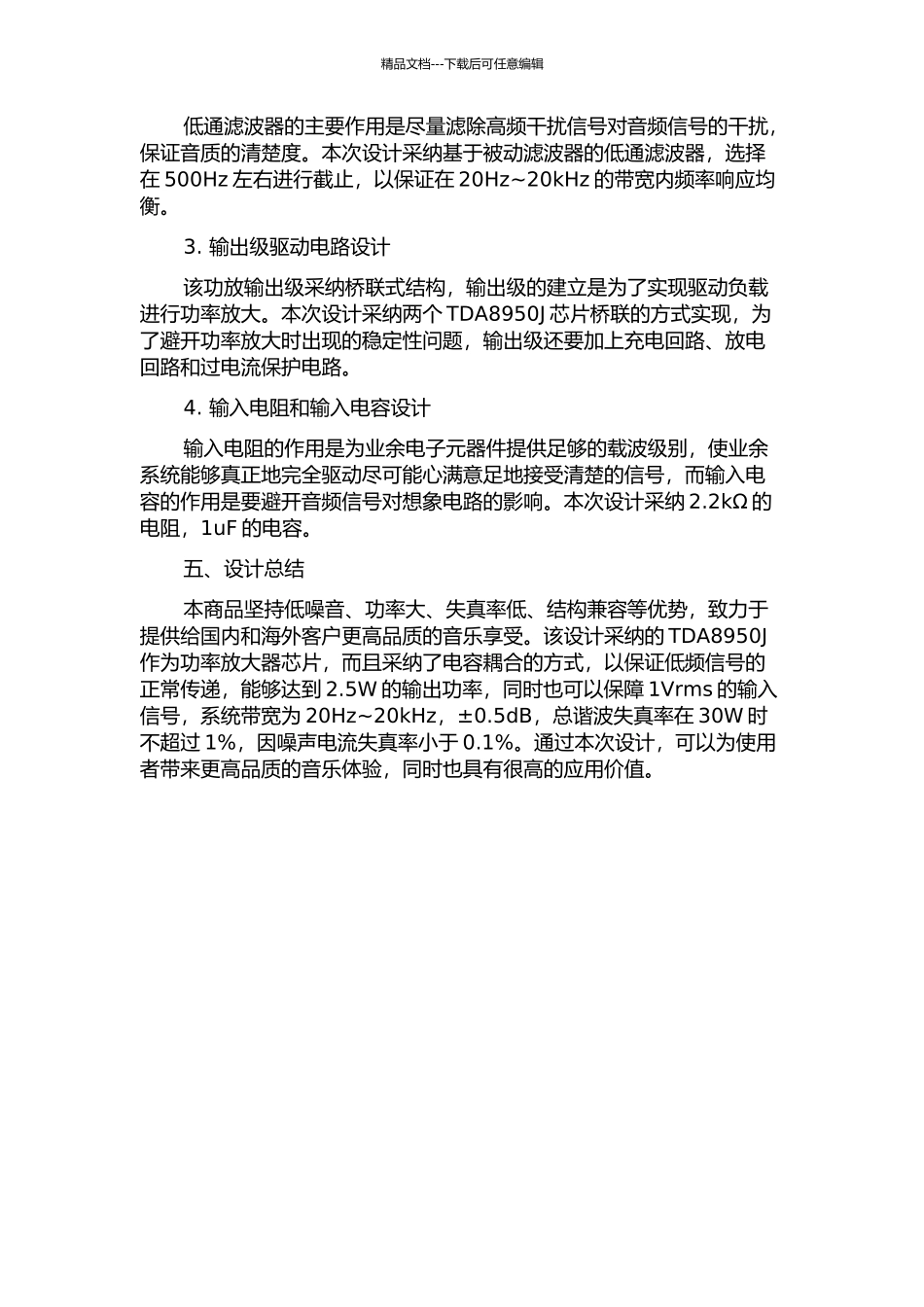

一款2.5W的D类音频功放的设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑一款 2.5W 的 D 类音频功放的设计的开题报告一、设计背景随着数字音频技术的进展,逐渐代替了模拟音频技术,数字音频技术所产生的信号需要通过音频功放放大后才能被人类听到。因此,音频功放的重要性愈发得到了突出的体现。 本次设计是针对一款输出功率为 2.5W 的 D 类音频功放,通过该功放的设计,可以为使用者带来高品质的音乐体验。 二、设计目标1. 输出功率:2.5W 2. 工作电源电压:±12V 3. 输入信号:单端或差分信号 4. 输入灵敏度:1Vrms 5. 带宽:20Hz~20kHz,±0.5dB 6. 总谐波失真率:30W 时不超过 1% 7. 因噪声电流失真率:小于 0.1% 三、设计原理该设计采纳 D 类功率放大器,其原理是将输入信号通过低通滤波器进入器件的控制端,控制器件的开关管状态,以实现输出负载变化的控制,从而实现了信号的放大。D 类功放的结构简单、效率高、输出功率大,因此在高保真音频,车载音响,功率放大等方面广泛应用。本次设计采纳了 TDA8950J 作为功率放大器芯片,其特点为输出功率高、失真率低、效率高、低温升及静态电流小等。同时,本设计采纳了电容耦合的方式,以保证低频信号的正常传递。四、设计步骤1. 电源电压设计根据 TDA8950J 的工作电源电压要求,本次设计采纳±12V 的 DC电源电压,同时在电源电路中要加入抑制高频噪声的负载电容和滤波电容。2. 低通滤波器设计精品文档---下载后可任意编辑低通滤波器的主要作用是尽量滤除高频干扰信号对音频信号的干扰,保证音质的清楚度。本次设计采纳基于被动滤波器的低通滤波器,选择在 500Hz 左右进行截止,以保证在 20Hz~20kHz 的带宽内频率响应均衡。3. 输出级驱动电路设计该功放输出级采纳桥联式结构,输出级的建立是为了实现驱动负载进行功率放大。本次设计采纳两个 TDA8950J 芯片桥联的方式实现,为了避开功率放大时出现的稳定性问题,输出级还要加上充电回路、放电回路和过电流保护电路。4. 输入电阻和输入电容设计输入电阻的作用是为业余电子元器件提供足够的载波级别,使业余系统能够真正地完全驱动尽可能心满意足地接受清楚的信号,而输入电容的作用是要避开音频信号对想象电路的影响。本次设计采纳 2.2kΩ 的电阻,1uF 的电容。五、设计总结本商品坚持低噪音、功率大、失真率低、结构兼容等优势,致力于提供给国内和海外客户更高品质的音乐享受。该设计采纳的 TDA8950J作为功率放大器芯片,而且采纳了电容...
