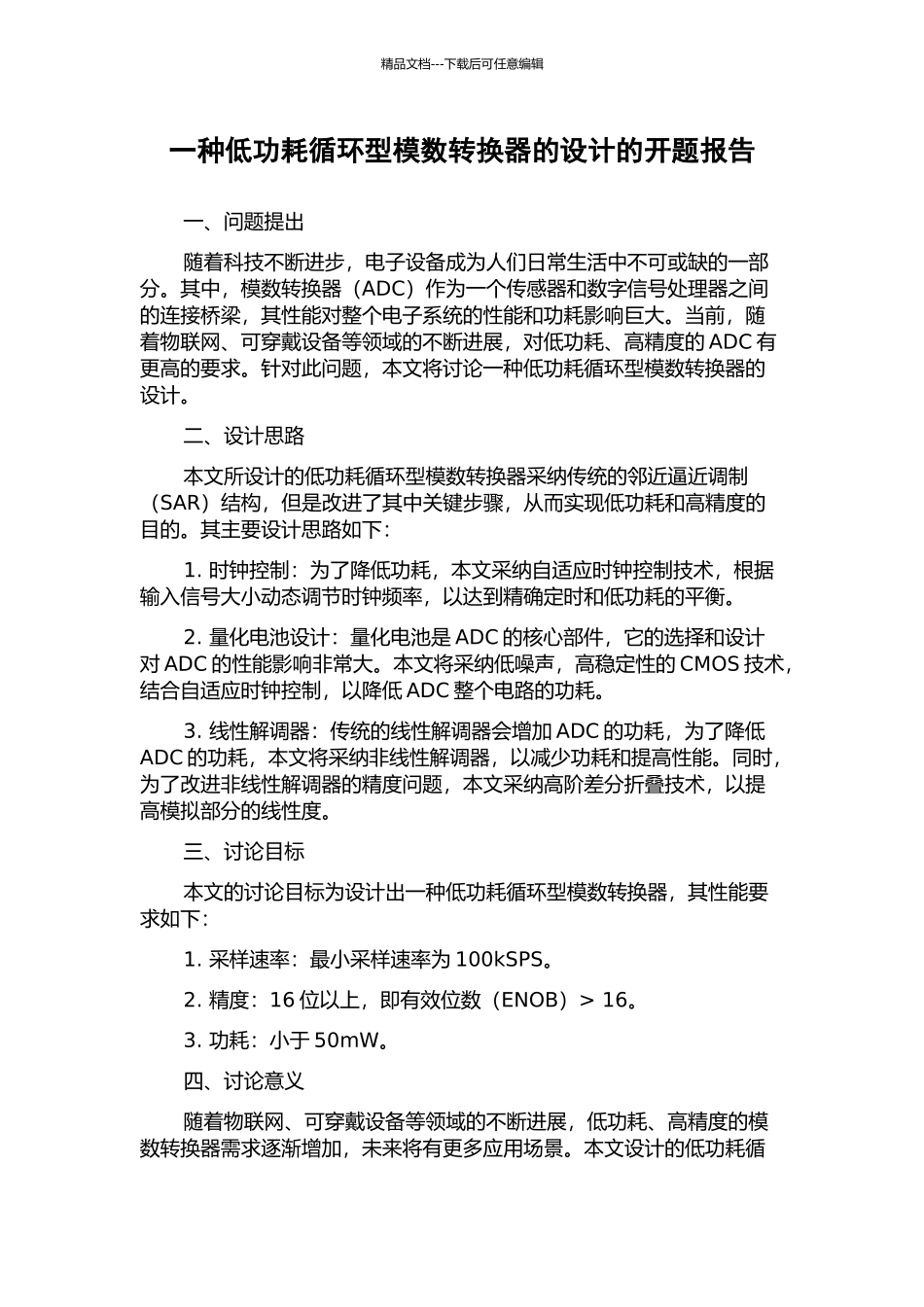

精品文档---下载后可任意编辑一种低功耗循环型模数转换器的设计的开题报告一、问题提出随着科技不断进步，电子设备成为人们日常生活中不可或缺的一部分。其中，模数转换器（ADC）作为一个传感器和数字信号处理器之间的连接桥梁，其性能对整个电子系统的性能和功耗影响巨大。当前，随着物联网、可穿戴设备等领域的不断进展，对低功耗、高精度的 ADC 有更高的要求。针对此问题，本文将讨论一种低功耗循环型模数转换器的设计。二、设计思路本文所设计的低功耗循环型模数转换器采纳传统的邻近逼近调制（SAR）结构，但是改进了其中关键步骤，从而实现低功耗和高精度的目的。其主要设计思路如下：1. 时钟控制：为了降低功耗，本文采纳自适应时钟控制技术，根据输入信号大小动态调节时钟频率，以达到精确定时和低功耗的平衡。2. 量化电池设计：量化电池是 ADC 的核心部件，它的选择和设计对 ADC 的性能影响非常大。本文将采纳低噪声，高稳定性的 CMOS 技术，结合自适应时钟控制，以降低 ADC 整个电路的功耗。3. 线性解调器：传统的线性解调器会增加 ADC 的功耗，为了降低ADC 的功耗，本文将采纳非线性解调器，以减少功耗和提高性能。同时，为了改进非线性解调器的精度问题，本文采纳高阶差分折叠技术，以提高模拟部分的线性度。三、讨论目标本文的讨论目标为设计出一种低功耗循环型模数转换器，其性能要求如下：1. 采样速率：最小采样速率为 100kSPS。2. 精度：16 位以上，即有效位数（ENOB）> 16。3. 功耗：小于 50mW。四、讨论意义随着物联网、可穿戴设备等领域的不断进展，低功耗、高精度的模数转换器需求逐渐增加，未来将有更多应用场景。本文设计的低功耗循精品文档---下载后可任意编辑环型模数转换器，既具备了高精度、高速度的特点，又能满足低功耗的要求，对于提高电子设备的性能和延长电池寿命具有重要意义。五、讨论进度安排本文的讨论进度安排如下：1. 阅读文献资料，了解低功耗循环型模数转换器的设计原理和现状。估计完成时间：2 周。2. 设计低功耗循环型模数转换器的电路原理图和仿真模型，预测性能参数并进行优化。估计完成时间：4 周。3. 基于前期设计的基础，搭建实验平台，制作测试样品，完成实验测试，猎取实际数据。估计完成时间：6 周。4. 对比实验数据和仿真结果，进一步优化并改进设计方案，提高模块性能。估计完成时间：2 周。5. 撰写讨论报告和结论部分，包括讨论意义、设计思路、实验结果、性...
