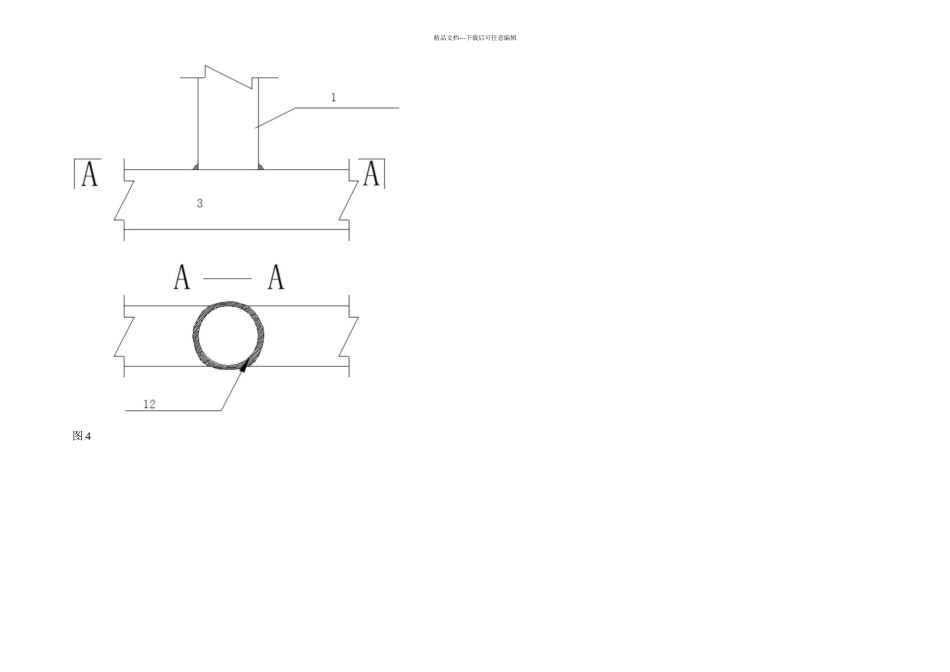

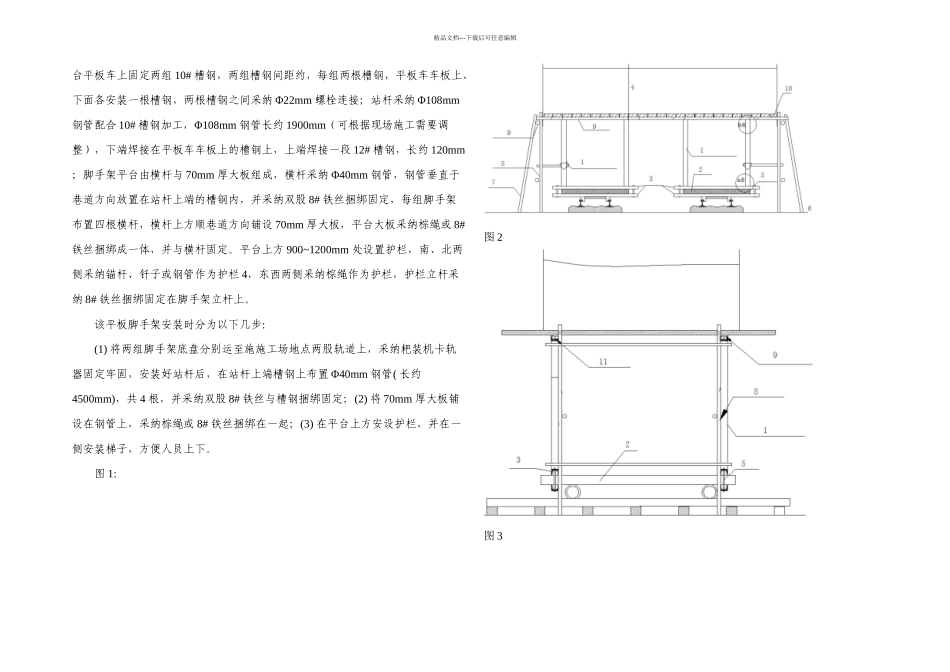

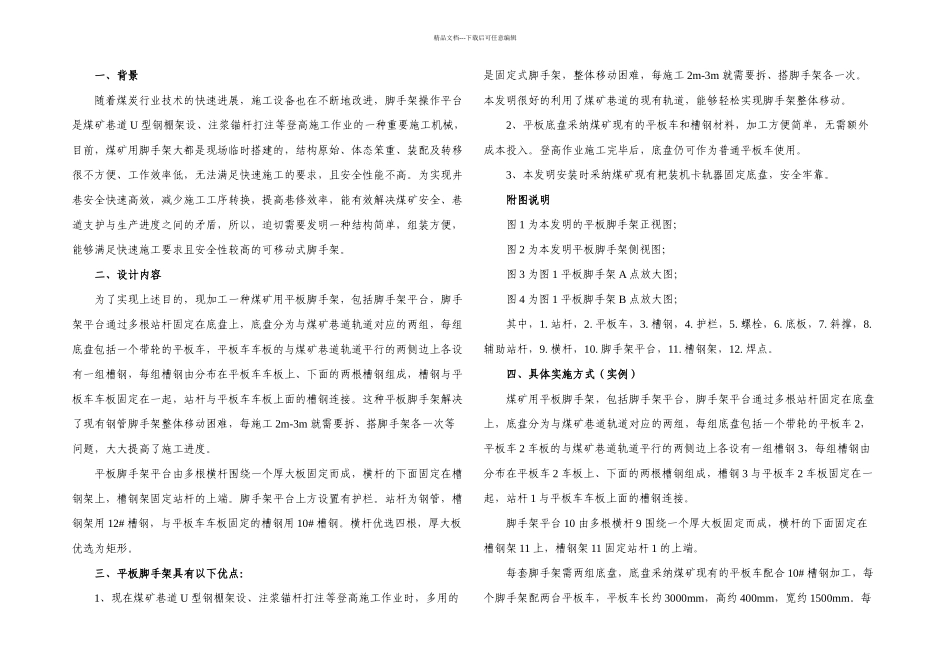

精品文档---下载后可任意编辑一、背景随着煤炭行业技术的快速进展,施工设备也在不断地改进,脚手架操作平台是煤矿巷道 U 型钢棚架设、注浆锚杆打注等登高施工作业的一种重要施工机械,目前,煤矿用脚手架大都是现场临时搭建的,结构原始、体态笨重、装配及转移很不方便、工作效率低,无法满足快速施工的要求,且安全性能不高。为实现井巷安全快速高效,减少施工工序转换,提高巷修效率,能有效解决煤矿安全、巷道支护与生产进度之间的矛盾,所以,迫切需要发明一种结构简单,组装方便,能够满足快速施工要求且安全性较高的可移动式脚手架。二、设计内容为了实现上述目的,现加工一种煤矿用平板脚手架,包括脚手架平台,脚手架平台通过多根站杆固定在底盘上,底盘分为与煤矿巷道轨道对应的两组,每组底盘包括一个带轮的平板车,平板车车板的与煤矿巷道轨道平行的两侧边上各设有一组槽钢,每组槽钢由分布在平板车车板上、下面的两根槽钢组成,槽钢与平板车车板固定在一起,站杆与平板车车板上面的槽钢连接。这种平板脚手架解决了现有钢管脚手架整体移动困难,每施工 2m-3m 就需要拆、搭脚手架各一次等问题,大大提高了施工进度。平板脚手架平台由多根横杆围绕一个厚大板固定而成,横杆的下面固定在槽钢架上,槽钢架固定站杆的上端。脚手架平台上方设置有护栏。站杆为钢管,槽钢架用 12# 槽钢,与平板车车板固定的槽钢用 10# 槽钢。横杆优选四根,厚大板优选为矩形。三、平板脚手架具有以下优点:1、现在煤矿巷道 U 型钢棚架设、注浆锚杆打注等登高施工作业时,多用的是固定式脚手架,整体移动困难,每施工 2m-3m 就需要拆、搭脚手架各一次。本发明很好的利用了煤矿巷道的现有轨道,能够轻松实现脚手架整体移动。2、平板底盘采纳煤矿现有的平板车和槽钢材料,加工方便简单,无需额外成本投入。登高作业施工完毕后,底盘仍可作为普通平板车使用。3、本发明安装时采纳煤矿现有耙装机卡轨器固定底盘,安全牢靠。附图说明图 1 为本发明的平板脚手架正视图;图 2 为本发明平板脚手架侧视图;图 3 为图 1 平板脚手架 A 点放大图;图 4 为图 1 平板脚手架 B 点放大图;其中,1. 站杆,2. 平板车,3. 槽钢,4. 护栏,5. 螺栓,6. 底板,7. 斜撑,8. 辅助站杆,9. 横杆,10. 脚手架平台,11. 槽钢架,12. 焊点。四、具体实施方式(实例)煤矿用平板脚手架,包括脚手架平台,脚手架平台通过多根站杆固定在底盘上,底盘...
