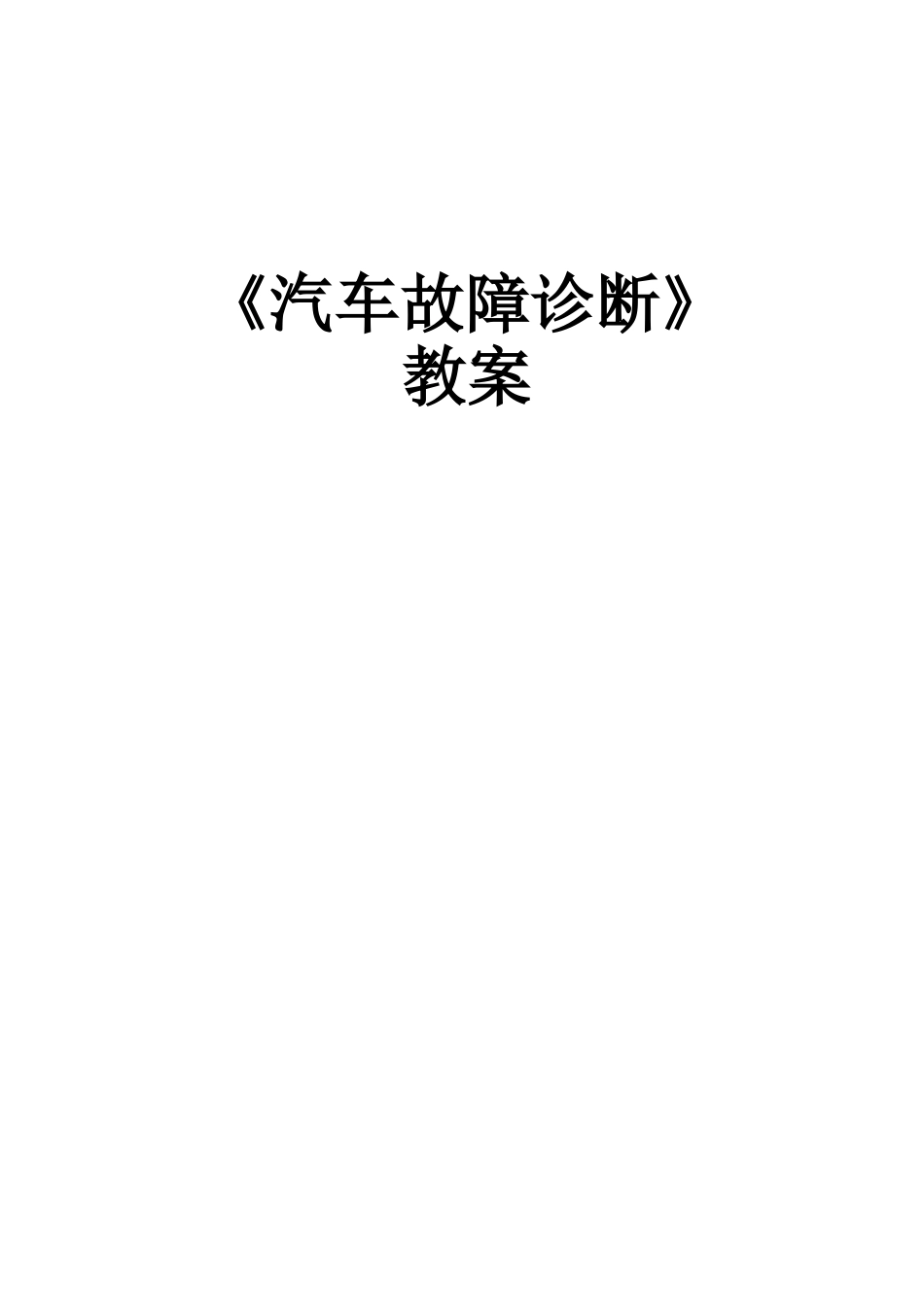

《汽车故障诊断》教案VIP专享VIP免费

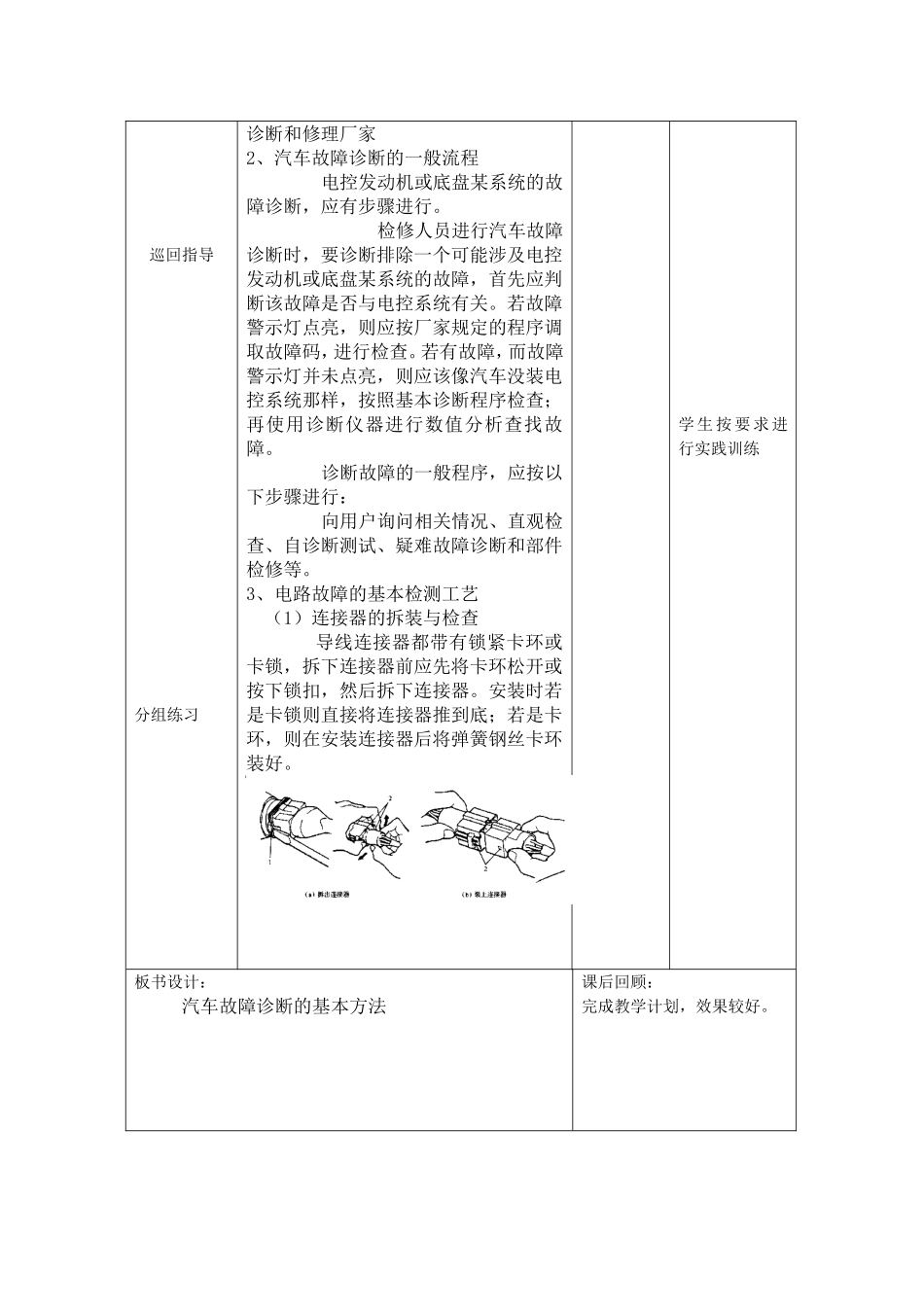

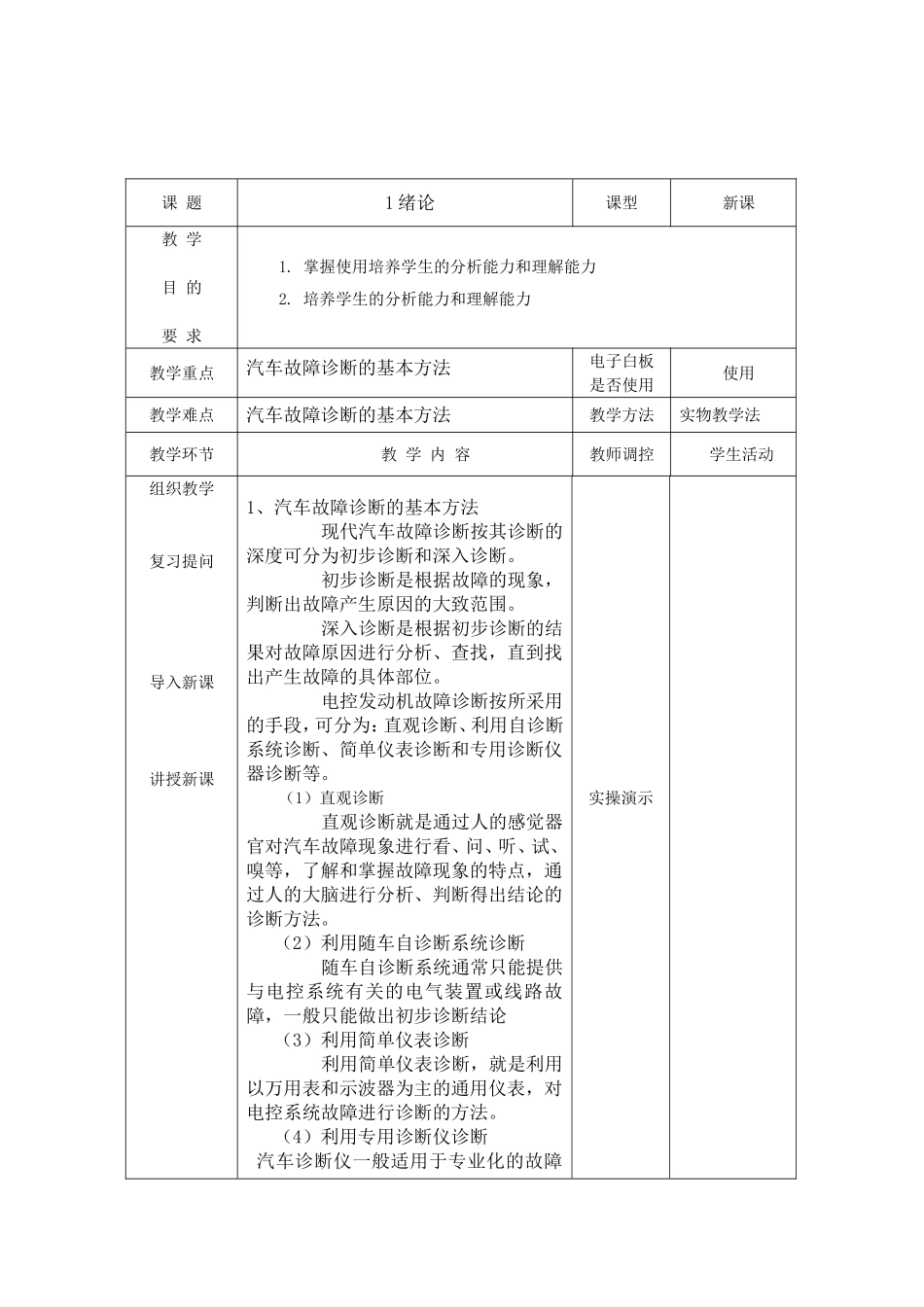

《汽车故障诊断》教案课题1绪论课型新课教学目的要求1.掌握使用培养学生的分析能力和理解能力2.培养学生的分析能力和理解能力教学重点汽车故障诊断的基本方法电子白板是否使用使用教学难点汽车故障诊断的基本方法教学方法实物教学法教学环节教学内容教师调控学生活动组织教学复习提问导入新课讲授新课1、汽车故障诊断的基本方法现代汽车故障诊断按其诊断的深度可分为初步诊断和深入诊断。初步诊断是根据故障的现象，判断出故障产生原因的大致范围。深入诊断是根据初步诊断的结果对故障原因进行分析、查找，直到找出产生故障的具体部位。电控发动机故障诊断按所采用的手段，可分为：直观诊断、利用自诊断系统诊断、简单仪表诊断和专用诊断仪器诊断等。（1）直观诊断直观诊断就是通过人的感觉器官对汽车故障现象进行看、问、听、试、嗅等，了解和掌握故障现象的特点，通过人的大脑进行分析、判断得出结论的诊断方法。（2）利用随车自诊断系统诊断随车自诊断系统通常只能提供与电控系统有关的电气装置或线路故障，一般只能做出初步诊断结论（3）利用简单仪表诊断利用简单仪表诊断，就是利用以万用表和示波器为主的通用仪表，对电控系统故障进行诊断的方法。（4）利用专用诊断仪诊断汽车诊断仪一般适用于专业化的故障实操演示巡回指导分组练习诊断和修理厂家2、汽车故障诊断的一般流程电控发动机或底盘某系统的故障诊断，应有步骤进行。检修人员进行汽车故障诊断时，要诊断排除一个可能涉及电控发动机或底盘某系统的故障，首先应判断该故障是否与电控系统有关。若故障警示灯点亮，则应按厂家规定的程序调取故障码，进行检查。若有故障，而故障警示灯并未点亮，则应该像汽车没装电控系统那样，按照基本诊断程序检查；再使用诊断仪器进行数值分析查找故障。诊断故障的一般程序，应按以下步骤进行：向用户询问相关情况、直观检查、自诊断测试、疑难故障诊断和部件检修等。3、电路故障的基本检测工艺（1）连接器的拆装与检查导线连接器都带有锁紧卡环或卡锁，拆下连接器前应先将卡环松开或按下锁扣，然后拆下连接器。安装时若是卡锁则直接将连接器推到底；若是卡环，则在安装连接器后将弹簧钢丝卡环装好。学生按要求进行实践训练板书设计：汽车故障诊断的基本方法课后回顾：完成教学计划，效果较好。课题2绪论课型新课教学目的要求1.掌握使用培养学生的分析能力和理解能力2.培养学生的分析能力和理解能力教学重点电控发动机故障诊断基本流程电子白板是否使用使用教学难点电控发动机故障诊断基本流程教学方法实物教学法教学环节教学内容教师调控学生活动组织教学复习提问导入新课讲授新课电控发动机故障诊断基本流程连接器的常见故障是松脱、连接器端脏污或连接器线束端后面的导线拉伸而断路。在用万用表电压挡或电阻挡检查接头时，若是防水型接头，应仔细取出防水橡胶，然后将测试棒插进线束端的接头里；若接头已拆下，还可从接头无线束的前端插入。2）线路断路、短路的检测1）线路断路故障检测实操演示巡回指导分组练习电阻检测法：①脱开连接器A和C，测量A与C之间的电阻。如果连接器A端子1与连接器C端子1之间不导通(电阻无穷大)，而连接器A端子2与连接器C端子2之间导通(有一定电阻值)，则说明连接器A端子1与连接器C端子1之间有断路故障②再脱开连接器B，测量连接器A与B、B与c之间的电阻。如果连接器A端子1与连接器B端子1之间导通，而连接器B端子1与连接器C端子1之间不导通，则说明连接器B端子1与连接器C端子1之间断路。学生按要求进行实践训练板书设计：电控发动机故障诊断基本流程课后回顾：完成教学计划，效果较好。课题3汽车专用万用表的使用课型新课教学目的要求1掌握使用培养学生的分析能力和理解能力2培养学生的分析能力和理解能力教学重点汽车专用万用表操作电子白板是否使用使用教学难点汽车专用万用表操作教学方法实物教学法教学环节教学内容教师调控学生活动组织教学复习提问导入新课讲授新课1、测量直流电压(1)将汽车万用表“选择开关”旋转到直流电压（DCV）。注意：此时已进入自动选择量程方式，也可按下“量程”（RANGE）按钮，选择手动选程方式。每按动“量程”按钮一次，...
