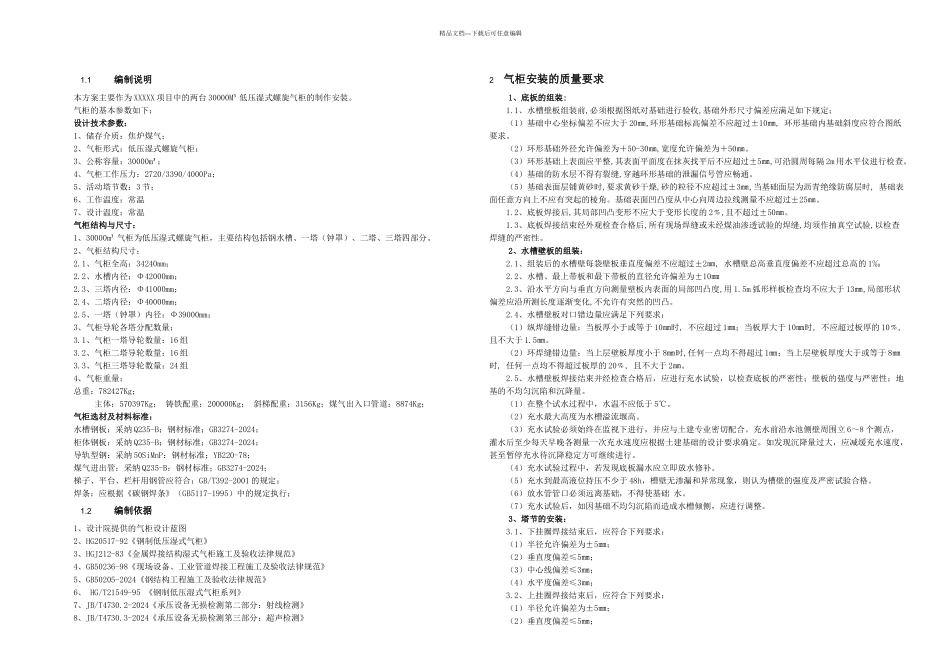

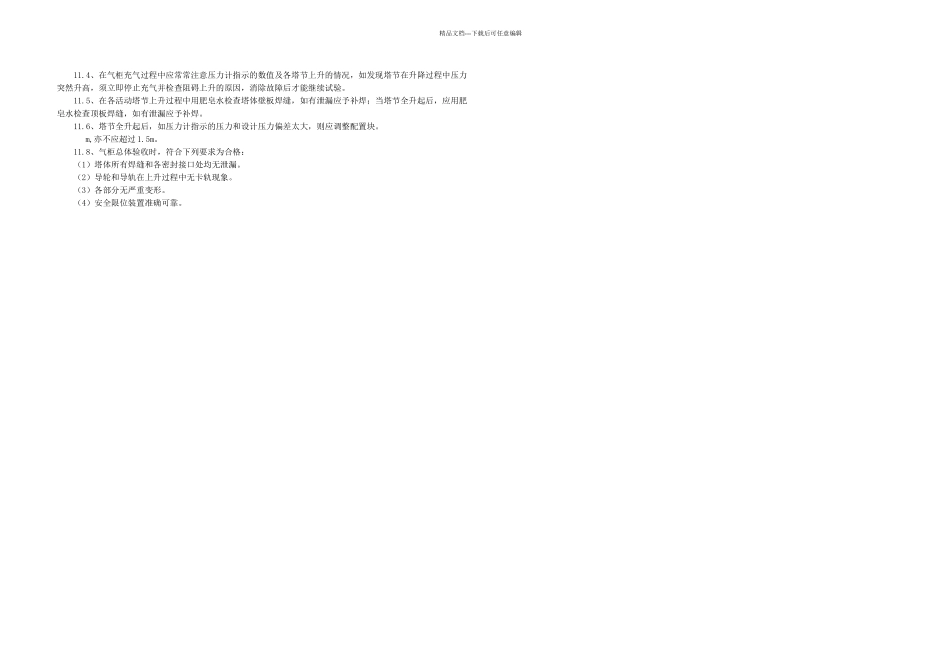

精品文档---下载后可任意编辑1.1编制说明本方案主要作为 XXXXX 项目中的两台 30000M³ 低压湿式螺旋气柜的制作安装。气柜的基本参数如下:设计技术参数:1、储存介质:焦炉煤气;2、气柜形式:低压湿式螺旋气柜;3、公称容量:30000m³;4、气柜工作压力:2720/3390/4000Pa;5、活动塔节数:3 节;6、工作温度:常温7、设计温度:常温气柜结构与尺寸:1、30000m³ 气柜为低压湿式螺旋气柜,主要结构包括钢水槽、一塔(钟罩)、二塔、三塔四部分。2、气柜结构尺寸:2.1、气柜全高:34240mm; 2.2、水槽内径;Φ42000mm;2.3、三塔内径:Φ41000mm; 2.4、二塔内径:Φ40000mm; 2.5、一塔(钟罩)内径:Φ39000mm;3、气柜导轮各塔分配数量:3.1、气柜一塔导轮数量:16 组3.2、气柜二塔导轮数量:16 组3.3、气柜三塔导轮数量:24 组4、气柜重量:总重:782427Kg;主体:570397Kg; 铸铁配重:200000Kg; 斜梯配重:3156Kg;煤气出入口管道:8874Kg;气柜选材及材料标准:水槽钢板:采纳 Q235-B;钢材标准;GB3274-2024;柜体钢板:采纳 Q235-B;钢材标准;GB3274-2024;导轨型钢:采纳 50SiMnP:钢材标准;YB220-78;煤气进出管:采纳 Q235-B:钢材标准;GB3274-2024;梯子、平台、栏杆用钢管应符合:GB/T392-2001 的规定;焊条:应根据《碳钢焊条》(GB5117-1995)中的规定执行;1.2编制依据1、设计院提供的气柜设计蓝图2、HG20517-92《钢制低压湿式气柜》3、HGJ212-83《金属焊接结构湿式气柜施工及验收法律规范》4、GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》5、GB50205-2024《钢结构工程施工及验收法律规范》6、 HG/T21549-95 《钢制低压湿式气柜系列》7、JB/T4730.2-2024《承压设备无损检测第二部分:射线检测》8、JB/T4730.3-2024《承压设备无损检测第三部分:超声检测》2气柜安装的质量要求1、底板的组装:1.1、水槽壁板组装前,必须根据图纸对基础进行验收,基础外形尺寸偏差应满足如下规定;(1)基础中心坐标偏差不应大于 20㎜,环形基础标高偏差不应超过±10㎜, 环形基础内基础斜度应符合图纸要求。(2)环形基础外径允许偏差为+50-30㎜,宽度允许偏差为+50㎜。(3)环形基础上表面应平整,其表面平面度在抹灰找平后不应超过±5㎜,可沿圆周每隔 2m 用水平仪进行检查。(4)基础的防水层不得有裂缝,穿越环形基础的泄漏信号管应畅通。(5)基础表面层铺黄砂时,要求黄砂干燥,砂的粒径不应超过±3㎜,...
