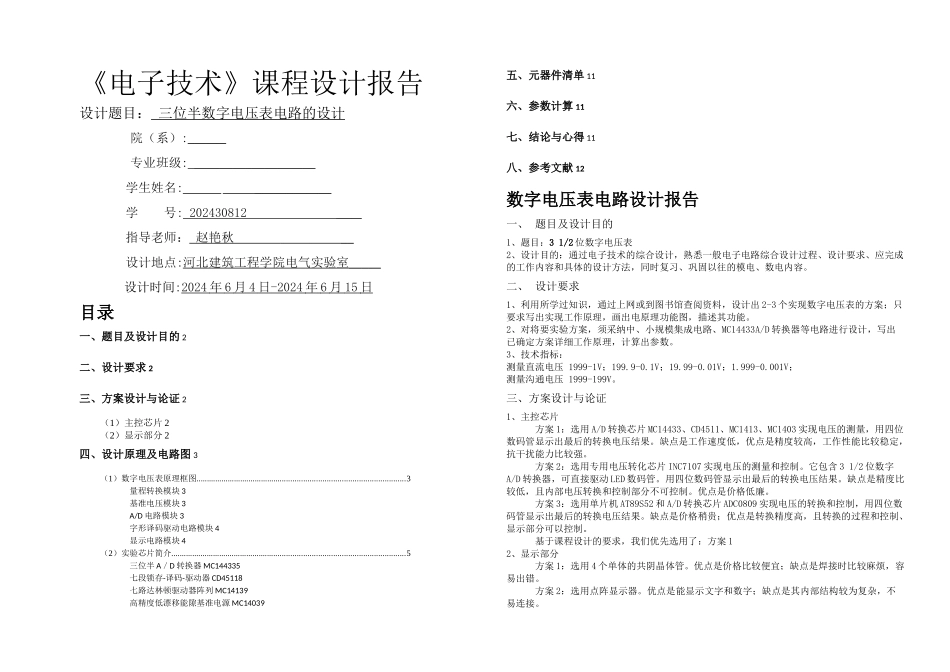

《电子技术》课程设计报告设计题目： 三位半数字电压表电路的设计院（系）:______专业班级: ___________________学生姓名: ____________ 学 号: 202430812 ____指导老师： 赵艳秋 __ 设计地点:河北建筑工程学院电气实验室 _____ 设计时间:2024 年 6 月 4 日 -2024 年 6 月 15 日 目录一、题目及设计目的 2二、设计要求 2三、方案设计与论证 2（1）主控芯片 2（2）显示部分 2四、设计原理及电路图 3（1）数字电压表原理框图...................................................................................................3量程转换模块 3基准电压模块 3A/D 电路模块 3字形译码驱动电路模块 4显示电路模块 4（2）实验芯片简介...............................................................................................................5三位半 A／D 转换器 MC144335七段锁存-译码-驱动器 CD45118七路达林顿驱动器阵列 MC14139高精度低漂移能隙基准电源 MC14039五、元器件清单 11六、参数计算 11七、结论与心得 11八、参考文献 12数字电压表电路设计报告一、 题目及设计目的1、题目：3 1/2 位数字电压表2、设计目的：通过电子技术的综合设计，熟悉一般电子电路综合设计过程、设计要求、应完成的工作内容和具体的设计方法，同时复习、巩固以往的模电、数电内容。二、 设计要求1、利用所学过知识，通过上网或到图书馆查阅资料，设计出 2-3 个实现数字电压表的方案；只要求写出实现工作原理，画出电原理功能图，描述其功能。2、对将要实验方案，须采纳中、小规模集成电路、MC14433A/D 转换器等电路进行设计，写出已确定方案详细工作原理，计算出参数。3、技术指标：测量直流电压 1999-1V；199.9-0.1V；19.99-0.01V；1.999-0.001V；测量沟通电压 1999-199V。三、方案设计与论证1、主控芯片方案 1：选用 A/D 转换芯片 MC14433、CD4511、MC1413、MC1403 实现电压的测量，用四位数码管显示出最后的转换电压结果。缺点是工作速度低，优点是精度较高，工作性能比较稳定，抗干扰能力比较强。 方案 2：选用专用电压转化芯片 INC7107 实现电压的测量和控制。它包含 3 1/2 位数字A/D 转换器，可直接驱动 LED 数码管。用四位数码管显示出最后的转换电压结果。缺点是精度比较低，且内部电压转换和控制部分不可控制。优点是价格低廉。 方案 3：选用单片机 AT89S52 和 A/...
