三标段通球测径试压施工方案

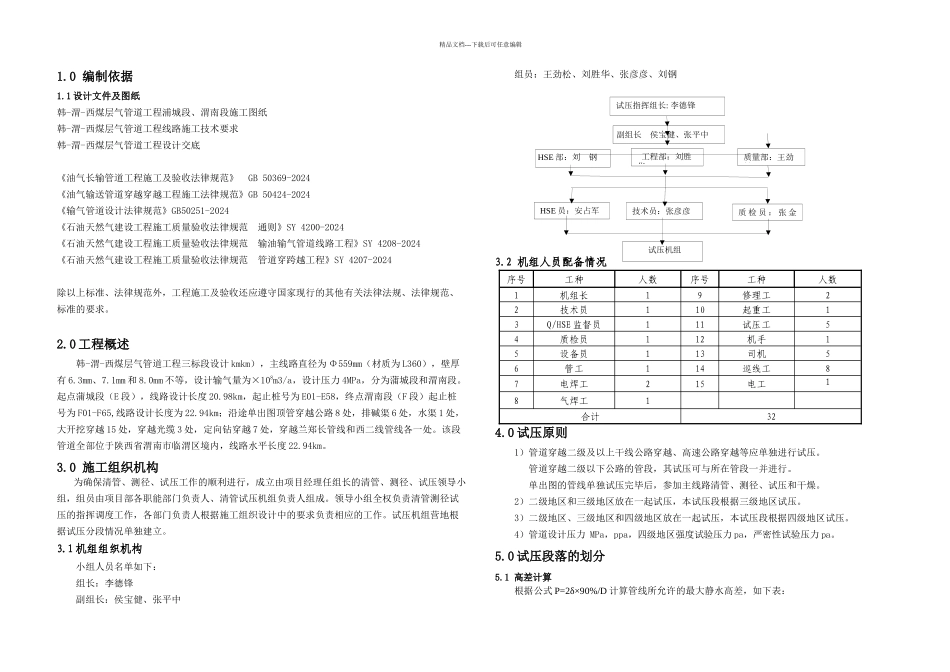

精品文档---下载后可任意编辑新疆吐哈油田建设有限责任公司韩-渭-西煤层气管道工程标段三线路工程管道通球、测径、试压施工技术方案编 码-000402024.03.05用于施工版本日 期文件状态刘胜华张彦彦侯宝健承包商起草人承包商校审人 承包商批准人编制单位：新疆吐哈油田建设有限责任公司韩-渭-西煤层气管道工程建设项目部1.0 编制依据 1工程概述 1 3.0 施工组织机构 1 3.1 试压机组组织机构 1 3.2 试压机组人员配备情况 1 试压原则 1 试压段落的划分 1 精品文档---下载后可任意编辑试压用水的来源 4 试压设备、材料和相关设施的配备 4 施工方法和主要施工技术措施 5 试压设备的位置 5 试压头的检查和维修 6 管道清扫 6 管道测径 6 拆除测径板 6 管道注水 6 管道试压 7 管道泄压 7 试压失败 7 管道排水 7 穿跨越管段试压 7 线路阀室吹扫试压 8 管道干燥 9 质量标准和记录 10 健康，安全和环境（ HSE ） 10 附图 11 精品文档---下载后可任意编辑1.0 编制依据1.1 设计文件及图纸韩-渭-西煤层气管道工程浦城段、渭南段施工图纸韩-渭-西煤层气管道工程线路施工技术要求韩-渭-西煤层气管道工程设计交底《油气长输管道工程施工及验收法律规范》 GB 50369-2024《油气输送管道穿越穿越工程施工法律规范》GB 50424-2024《输气管道设计法律规范》GB50251-2024《石油天然气建设工程施工质量验收法律规范 通则》SY 4200-2024《石油天然气建设工程施工质量验收法律规范 输油输气管道线路工程》SY 4208-2024《石油天然气建设工程施工质量验收法律规范 管道穿跨越工程》SY 4207-2024除以上标准、法律规范外，工程施工及验收还应遵守国家现行的其他有关法律法规、法律规范、标准的要求。2.0 工程概述韩-渭-西煤层气管道工程三标段设计 kmkm），主线路直径为 Φ559mm（材质为 L360），壁厚有 6.3mm、7.1mm 和 8.0mm 不等，设计输气量为×108m3/a，设计压力 4MPa，分为蒲城段和渭南段。起点蒲城段（E 段），线路设计长度 20.98km，起止桩号为 E01-E58，终点渭南段（F 段）起止桩号为 F01-F65,线路设计长度为 22.94km；沿途单出图顶管穿越公路 8 处，排碱渠 6 处，水渠 1 处，大开挖穿越 15 处，穿越光缆 3 处，定向钻穿越 7 处，穿越兰郑长管线和西二线管线各一处。该段管道全部位于陕西省渭南市临渭区境内，线路水平长度 22.94km。3.0 施工组织机构为确保清管、测...
