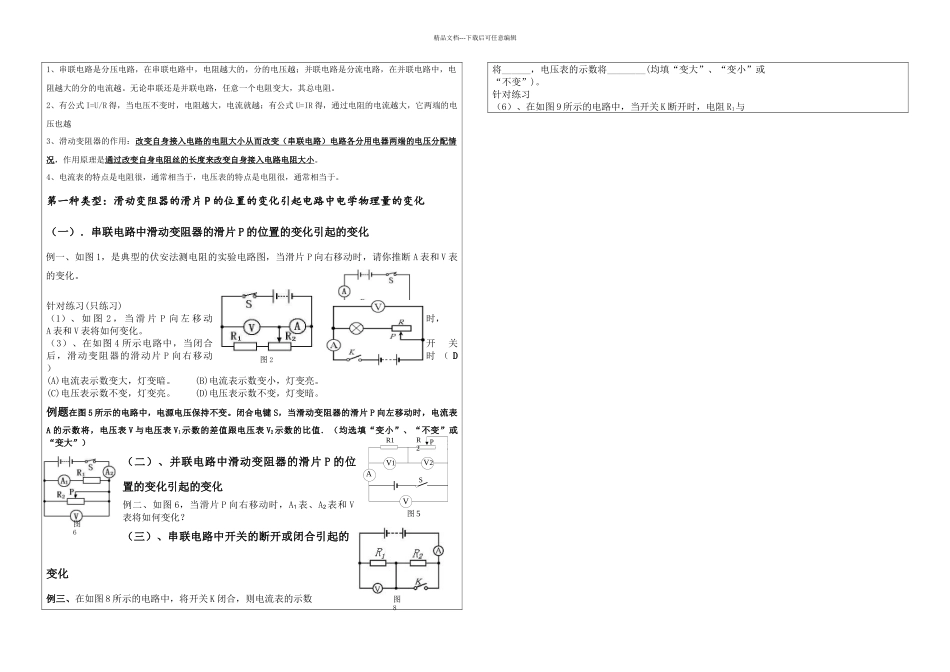

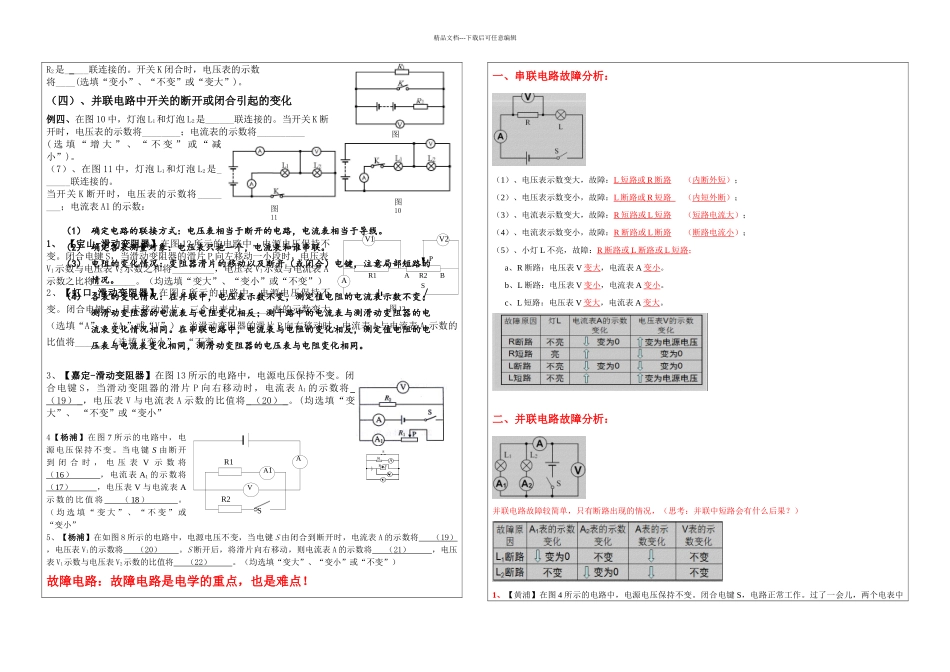

图1 图 2 AR1PR2SV1V2V图 5图6 图8 精品文档---下载后可任意编辑1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越；并联电路是分流电路，在并联电路中，电阻越大的分的电流越。无论串联还是并联电路，任意一个电阻变大，其总电阻。2、有公式 I=U/R 得，当电压不变时，电阻越大，电流就越；有公式 U=IR 得，通过电阻的电流越大，它两端的电压也越3、滑动变阻器的作用：改变自身接入电路的电阻大小从而改变（串联电路）电路各分用电器两端的电压分配情况，作用原理是通过改变自身电阻丝的长度来改变自身接入电路电阻大小。4、电流表的特点是电阻很，通常相当于，电压表的特点是电阻很，通常相当于。第一种类型：滑动变阻器的滑片 P 的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片 P 的位置的变化引起的变化例一、如图 1，是典型的伏安法测电阻的实验电路图，当滑片 P 向右移动时，请你推断 A 表和 V 表的变化。针对练习(只练习)（1）、 如 图 2 ， 当 滑 片 P 向 左 移 动时，A 表和 V 表将如何变化。（3）、在如图 4 所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时 （ D ）(A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。(C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。例题在图 5 所示的电路中，电源电压保持不变。闭合电键 S，当滑动变阻器的滑片 P 向左移动时，电流表A 的示数将，电压表 V 与电压表 V1 示数的差值跟电压表 V2 示数的比值．（均选填“变小”、“不变”或“变大”）（二）、并联电路中滑动变阻器的滑片 P 的位置的变化引起的变化例二、如图 6，当滑片 P 向右移动时，A1 表、A2 表和 V表将如何变化？（三）、串联电路中开关的断开或闭合引起的变化例三、在如图 8 所示的电路中，将开关 K 闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。针对练习（6）、在如图 9 所示的电路中，当开关 K 断开时，电阻 R1与图9 图11图10图 12AV1V2R2SPBAR1VRASPVRVA1AR2SR1精品文档---下载后可任意编辑R2是_____联连接的。开关 K 闭合时，电压表的示数将____(选填“变小”、“不变”或“变大”)。（四）、并联电路中开关的断开或闭合引起的变化例四、在图 10 中，灯泡 L1和灯泡 L2是______联连接的。当开关 K 断开时，电压表的示数将_...
