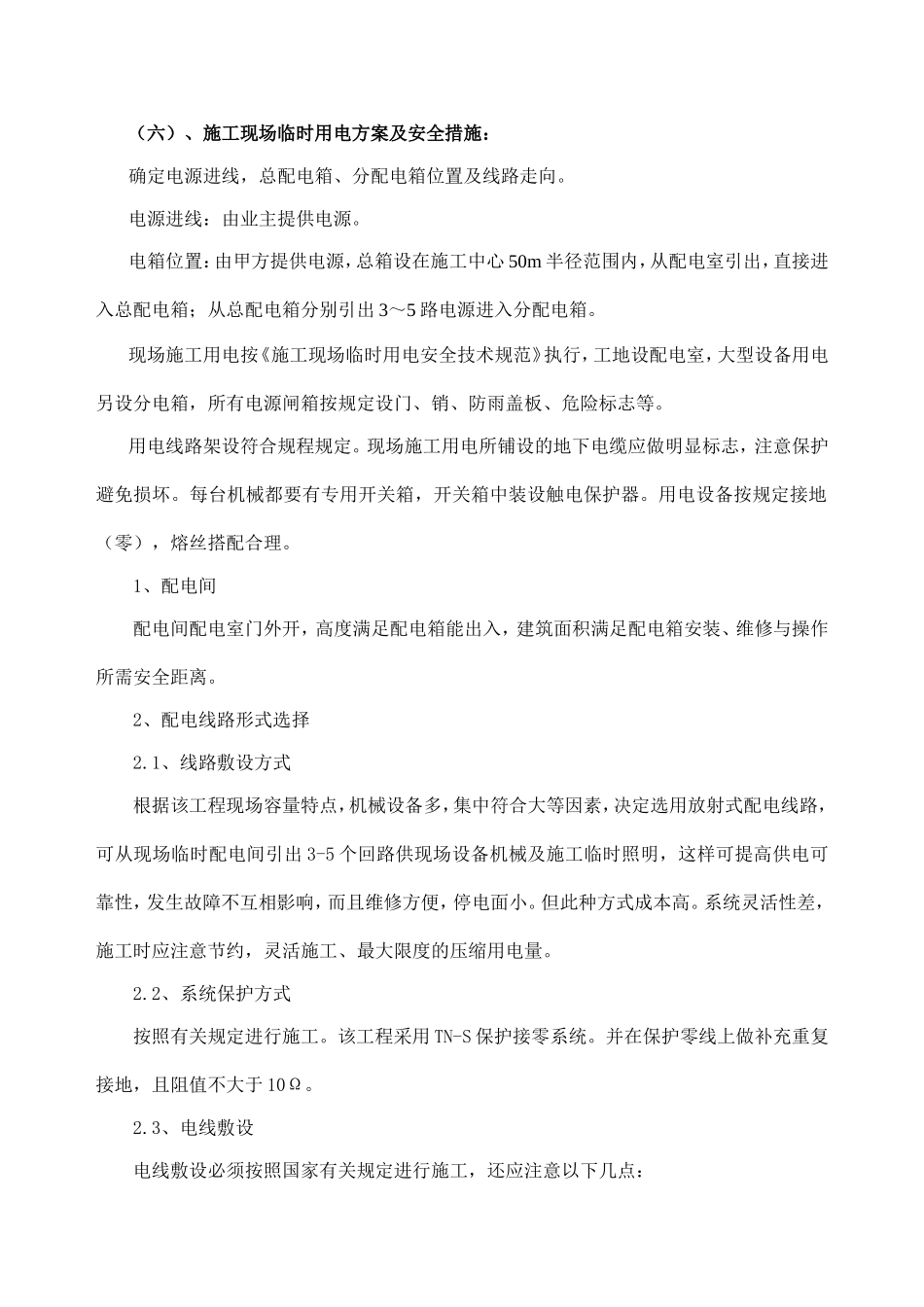

（六）、施工现场临时用电方案及安全措施：确定电源进线，总配电箱、分配电箱位置及线路走向。电源进线：由业主提供电源。电箱位置：由甲方提供电源，总箱设在施工中心50m半径范围内，从配电室引出，直接进入总配电箱；从总配电箱分别引出3～5路电源进入分配电箱。现场施工用电按《施工现场临时用电安全技术规范》执行，工地设配电室，大型设备用电另设分电箱，所有电源闸箱按规定设门、销、防雨盖板、危险标志等。用电线路架设符合规程规定。现场施工用电所铺设的地下电缆应做明显标志，注意保护避免损坏。每台机械都要有专用开关箱，开关箱中装设触电保护器。用电设备按规定接地（零），熔丝搭配合理。1、配电间配电间配电室门外开，高度满足配电箱能出入，建筑面积满足配电箱安装、维修与操作所需安全距离。2、配电线路形式选择2.1、线路敷设方式根据该工程现场容量特点，机械设备多，集中符合大等因素，决定选用放射式配电线路，可从现场临时配电间引出3-5个回路供现场设备机械及施工临时照明，这样可提高供电可靠性，发生故障不互相影响，而且维修方便，停电面小。但此种方式成本高。系统灵活性差，施工时应注意节约，灵活施工、最大限度的压缩用电量。2.2、系统保护方式按照有关规定进行施工。该工程采用TN-S保护接零系统。并在保护零线上做补充重复接地，且阻值不大于10Ω。2.3、电线敷设电线敷设必须按照国家有关规定进行施工，还应注意以下几点：2.3.1、根据已有各拟建建筑的位置，选择离配电间最近处考虑分电箱的位置。2.3.2、尽量避免穿越、交叉弱电电缆。且满足国家规定中电缆之间、电缆与管道、道路、建筑物之间平行交叉时最小安全距离。2.3.3、移动式橡胶软电缆应注意不受到各种机械损伤，外力砸伤及化学腐蚀。2.3.4、电缆选择应根据现场环境条件，选择多类型且适合规定的电力电缆。2.3.5、电缆选择应根据现场机械设备的额定电流选择能满足要求的载面，同时还必须考虑机械强度及电压降，必须使末端线路达到能保证机械设备正常运行允许的电压降。3、配电箱各开关箱3.1、配电箱和开关箱选择必须是相关检测部门检测通过的定型产品。3.2、现场所有施工机械按三级保护配备配电箱，保证做到一机一闸一保护。3.3、总配电箱、分配电箱加设护栏、防雨装置，设备配电箱加设防雨措施，移动式配电箱距地面高度不小于60cm，固定式配电箱距地面高度130-150cm。3.4、现场所有的常用电气设备，必须按国家有关标准用电安全规范进行施工安装。4、防雷接地防雷接地引下线必须采用钢筋配以扁钢，各段之间采用焊接接头，保证电气可靠连接。接地体必须采用长度不小于25的镀锌角钢式钢筋，或钢筋垂直打入地下。使用的根数视其阻值而定，每组的接地电阻不大于40Ω。用电设备的保护接地线必须并联接地，严禁串联。如利用自然接地体必须保证其全长为完好电气通路。接地与防雷要求：接地：业主提供的电源为380/220V相线引入工地总配电箱后，应按照《规范》要求，对其零线进行重复接地（做法间《规范》），接地电阻不大于40欧，并分别引出工作零线（在总漏电开关的负载侧）和保护零线（在总配电箱保护零线接线端子引出保护零线）。工作零线和保护零线不得混用。在各分箱处再作重复接地。接地线采用10mm²以上的软铜线，并保证接触良好。接地装置，连接线及点，应定期进行检查，保证连接可靠。总箱、分配电箱、开关箱，各用电设备的金属外壳，均应和保护零线做良好的连接，导线截面不得小于0.5mm²的软铜线。防雷：对现场施工用的塔吊、外脚手架，应做防雷接地保护，其接地装置可在重复接地使用同一接地体。防雷装置应定期检查，雷雨过后应注意对避雷保护装置（绝缘电阻、漏导电流频放电电压的大小等）巡视检查，确保安全可靠。5、照明（1）在坑洞内作业、夜间施工或自然采光差的场所、作业厂房、料具堆放场、局部照明或混合照明；（2）根据使用场所的环境条件选择相应的照明器，如开启式、防水型、防振或耐酸型；（3）行灯电压不得超过36V，隧道、人防工程、高温或灯具离地面高度低于2.4M等场面所照明电压不大于36V，潮湿及带电体场所照明电压不大于24V，特别潮湿的场所、导电良好的地面、锅炉或...
