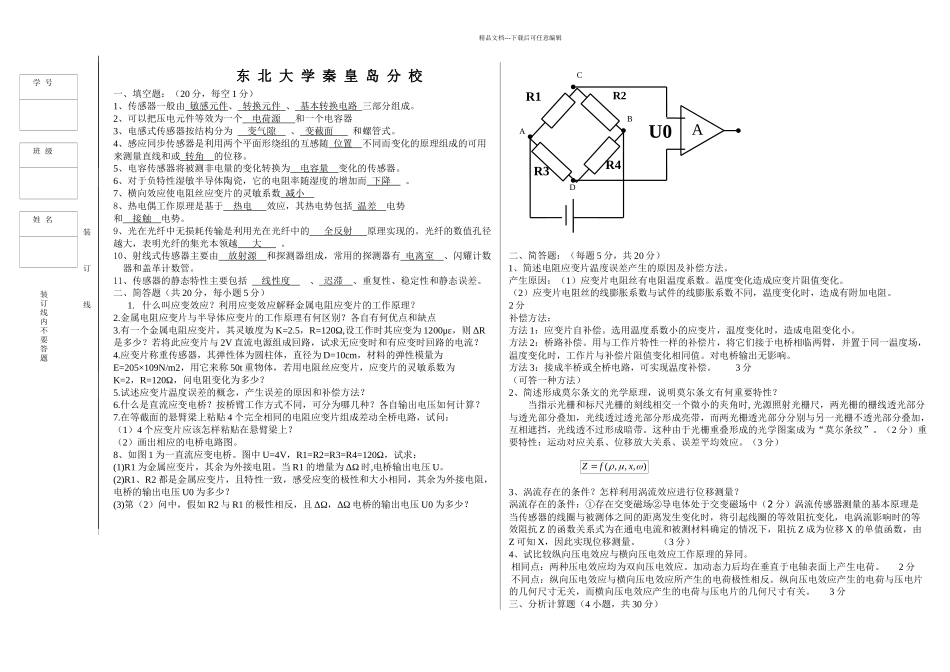

装 订 线装 订 线 内 不 要 答 题学 号姓 名班 级C R1R2AADR3R4U0B精品文档---下载后可任意编辑东 北 大 学 秦 皇 岛 分 校一、填空题：（20 分，每空 1 分）1、传感器一般由 敏感元件、 转换元件 、 基本转换电路 三部分组成。2、可以把压电元件等效为一个 电荷源 和一个电容器3、电感式传感器按结构分为 变气隙 、 变截面 和螺管式。4、感应同步传感器是利用两个平面形绕组的互感随 位置 不同而变化的原理组成的可用来测量直线和或 转角 的位移。5、电容传感器将被测非电量的变化转换为 电容量 变化的传感器。6、对于负特性湿敏半导体陶瓷，它的电阻率随湿度的增加而 下降 。7、横向效应使电阻丝应变片的灵敏系数 减小 8、热电偶工作原理是基于 热电 效应，其热电势包括 温差 电势和 接触 电势。9、光在光纤中无损耗传输是利用光在光纤中的 全反射 原理实现的。光纤的数值孔径越大，表明光纤的集光本领越 大 。10、射线式传感器主要由 放射源 和探测器组成，常用的探测器有 电离室 、闪耀计数器和盖革计数管。11、传感器的静态特性主要包括 线性度 、 迟滞 、重复性、稳定性和静态误差。二、简答题（共 20 分，每小题 5 分）1. 什么叫应变效应？利用应变效应解释金属电阻应变片的工作原理？2.金属电阻应变片与半导体应变片的工作原理有何区别？各自有何优点和缺点 3.有一个金属电阻应变片，其灵敏度为 K=2.5，R=120Ω,设工作时其应变为 1200με，则 ΔR是多少？若将此应变片与 2V 直流电源组成回路，试求无应变时和有应变时回路的电流？4.应变片称重传感器，其弹性体为圆柱体，直径为 D=10cm，材料的弹性模量为E=205×109N/m2，用它来称 50t 重物体，若用电阻丝应变片，应变片的灵敏系数为K=2，R=120Ω，问电阻变化为多少？5.试述应变片温度误差的概念，产生误差的原因和补偿方法？6.什么是直流应变电桥？按桥臂工作方式不同，可分为哪几种？各自输出电压如何计算？7.在等截面的悬臂梁上粘贴 4 个完全相同的电阻应变片组成差动全桥电路，试问：（1）4 个应变片应该怎样粘贴在悬臂梁上？（2）画出相应的电桥电路图。8、如图 1 为一直流应变电桥。图中 U=4V，R1=R2=R3=R4=120Ω，试求：(1)R1 为金属应变片，其余为外接电阻。当 R1 的增量为 ΔΩ 时,电桥输出电压 U。(2)R1、R2 都是金属应变片，且特性一致，感受应变的极性和大小相同，其余为外接电阻...
