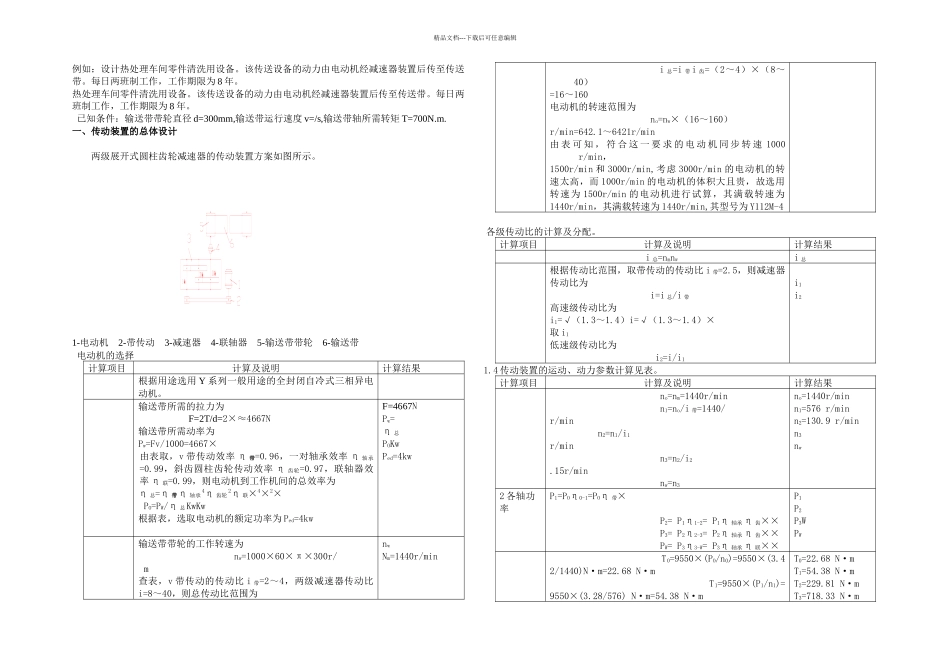

精品文档---下载后可任意编辑例如：设计热处理车间零件清洗用设备。该传送设备的动力由电动机经减速器装置后传至传送带。每日两班制工作，工作期限为 8 年。热处理车间零件清洗用设备。该传送设备的动力由电动机经减速器装置后传至传送带。每日两班制工作，工作期限为 8 年。 已知条件：输送带带轮直径 d=300mm,输送带运行速度 v=/s,输送带轴所需转矩 T=700N.m.一、传动装置的总体设计两级展开式圆柱齿轮减速器的传动装置方案如图所示。1-电动机 2-带传动 3-减速器 4-联轴器 5-输送带带轮 6-输送带电动机的选择计算项目计算及说明计算结果根据用途选用 Y 系列一般用途的全封闭自冷式三相异电动机。输送带所需的拉力为 F=2T/d=2×≈4667N输送带所需动率为Pw=Fv/1000=4667×由表取，v 带传动效率 η 带=0.96，一对轴承效率 η 轴承=0.99，斜齿圆柱齿轮传动效率 η 齿轮=0.97，联轴器效率 η 联=0.99，则电动机到工作机间的总效率为η 总=η 带η 轴承4η 齿轮2η 联×4×2×PO=PW/η 总KwKw根据表，选取电动机的额定功率为 Ped=4kwF=4667NPw=η 总POKwPed=4kw输送带带轮的工作转速为 nw=1000×60×π×300r/ m查表，v 带传动的传动比 i 带=2～4，两级减速器传动比i=8～40，则总传动比范围为nwNm=1440r/min i 总=i 带 i 齿=（2～4）×（8～40）=16～160电动机的转速范围为 no=nw×（16～160）r/min=642.1～6421r/min由 表 可 知 ， 符 合 这 一 要 求 的 电 动 机 同 步 转 速 1000 r/min，1500r/min 和 3000r/min,考虑 3000r/min 的电动机的转速太高，而 1000r/min 的电动机的体积大且贵，故选用转速为 1500r/min 的电动机进行试算，其满载转速为1440r/min，其满载转速为 1440r/min,其型号为 Y112M-4 各级传动比的计算及分配。计算项目 计算及说明计算结果i 总=nmnwi 总根据传动比范围，取带传动的传动比 i 带=2.5，则减速器传动比为 i=i 总/i 带高速级传动比为i1=√（1.3～1.4）i=√（1.3～1.4）×取 i1低速级传动比为 i2=i/i1i1i21.4 传动装置的运动、动力参数计算见表。计算项目计算及说明计算结果 no=nm=1440r/min n1=no/i 带=1440/r/min n2=n1/i1r/min n3=n2/i2.15r/min nw=n3no=1440r/minn1=576 r/minn2=130.9 r/minn3nw2 各轴功率P1=POη0-1=POη 带× P2= P1η1-2= P1η 轴承η 齿×× P3= P2η2-3= P2η 轴承η 齿×× PW= P...
